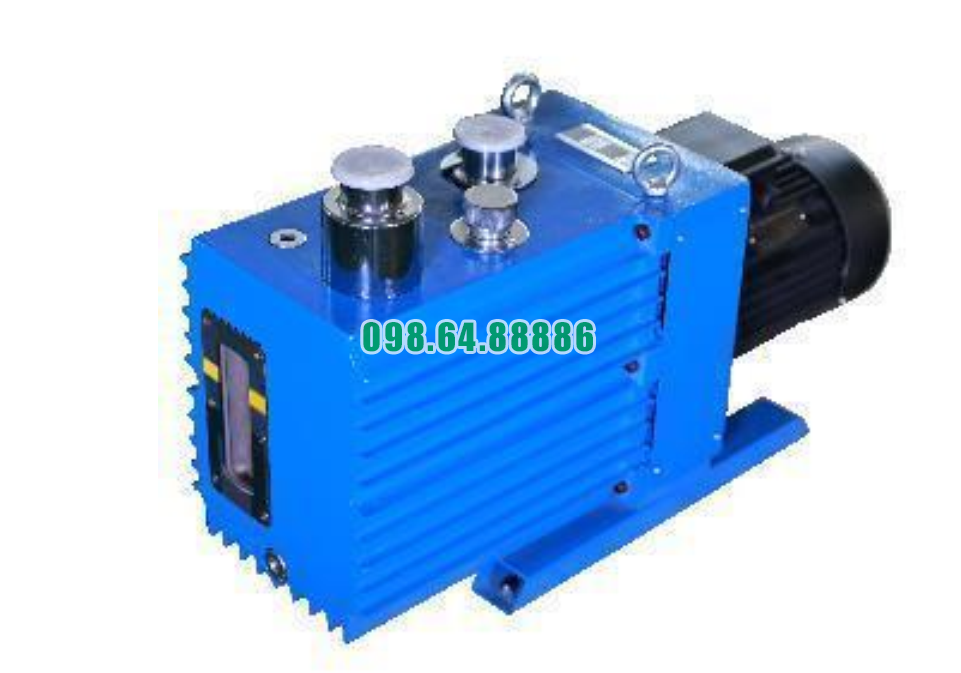

Bơm chân không cấp đầu model 2XZ-15C động cơ 1.5 kW

Nguyên lý làm việc của van chống chảy ngược dầu trong bơm chân không vòng dầu model 2XZ-15C

Van chống chảy ngược dầu (còn gọi là van một chiều chống hồi dầu) là bộ phận quan trọng giúp bảo vệ hệ thống chân không và đảm bảo dầu không tràn ngược vào đường hút khi bơm ngừng hoạt động. Trong model 2XZ-15C, van này đóng vai trò giữ độ sạch của hệ thống hút, bảo vệ cánh gạt và ngăn nhiễm bẩn thiết bị được hút.

Dưới đây là nguyên lý hoạt động chi tiết.

1. Vị trí van chống chảy ngược dầu

Van thường được bố trí tại:

• Cổng hút hoặc ngay sau cổng hút của buồng bơm

• Một số thiết kế đặt van trong nắp buồng cấp 1 để ngăn dầu từ buồng nén tràn ngược lên

Vị trí này cho phép van kiểm soát dòng dầu và khí ngay khi có sự thay đổi áp suất trong hệ thống.

2. Nguyên lý cơ bản: đóng khi ngừng bơm – mở khi bơm hoạt động

Van chống hồi dầu hoạt động dựa trên chênh lệch áp suất giữa bên trong buồng bơm và môi trường ngoài.

• Khi bơm hoạt động:
  Áp suất trong buồng bơm giảm mạnh → tạo lực hút.
  Lực chênh áp sẽ đẩy van mở, cho phép khí được hút vào buồng bơm.

• Khi bơm ngừng:
  Áp suất buồng bơm tăng lên nhanh (vì không còn lực hút) → dầu trong buồng nén có xu hướng bị đẩy ngược lên phía cổng hút.
  Lúc này, van tự động đóng kín, ngăn dầu chảy ngược lên hệ thống hút.

3. Cấu tạo đơn giản, vận hành nhờ áp suất

Van chống hồi dầu thường có dạng:

• Lá van mềm

• Đĩa van nhỏ

• Van bi

Chúng đóng mở hoàn toàn không cần nguồn điện hay bộ điều khiển.
Sự thay đổi áp suất là yếu tố duy nhất kích hoạt van.

4. Chức năng ngăn dầu tràn vào hệ thống hút

Khi bơm dừng:

• Áp suất trong buồng và trong đường hút có thể chênh lệch

• Dầu trong buồng hút có xu hướng bị đẩy ngược

• Nếu không có van, dầu có thể đi vào buồng sản phẩm hoặc đường ống chân không

Van đóng nhanh giúp:

• Ngăn dầu di chuyển ngược

• Bảo vệ thiết bị phía sau như buồng sấy, buồng đóng gói, hệ đo áp suất

• Giữ hệ thống sạch và an toàn

5. Ngăn khí hồi ngược gây mất chân không

Ngoài chống dầu, van còn ngăn không khí quay trở lại hệ thống khi bơm ngừng:

• Giữ được mức chân không ổn định trong buồng cần hút

• Tránh gây sốc áp đột ngột lên thiết bị nhạy áp

Chức năng này rất quan trọng đối với hệ thống chân không yêu cầu áp suất ổn định.

6. Bảo vệ cánh gạt và buồng nén

Nếu dầu chảy ngược khi bơm vừa tắt:

• Áp lực dầu có thể gây kẹt cánh gạt

• Có thể gây tràn dầu lên đường hút

• Ảnh hưởng đến quá trình khởi động lại bơm

Van đóng lại ngay khi áp suất đổi chiều giúp bảo vệ toàn bộ cụm cánh gạt – rôto.

7. Cơ chế tự động không cần bảo trì phức tạp

Van một chiều trong bơm 2XZ-15C có ưu điểm:

• Không cần điều chỉnh

• Ít hỏng hóc

• Dễ thay khi cần

• Độ bền cao nhờ cấu tạo đơn giản

Điều này giúp người dùng yên tâm về độ ổn định khi bơm vận hành lâu dài.

Van chống chảy ngược dầu trong bơm chân không vòng dầu 2XZ-15C hoạt động dựa trên chênh lệch áp suất, tự động mở khi bơm chạy và đóng khi bơm ngừng. Bộ phận này có vai trò bảo vệ hệ thống hút, ngăn dầu tràn ngược, duy trì độ chân không và bảo vệ cánh gạt – buồng nén. Đây là chi tiết nhỏ nhưng cực kỳ quan trọng trong việc đảm bảo bơm vận hành ổn định và an toàn.

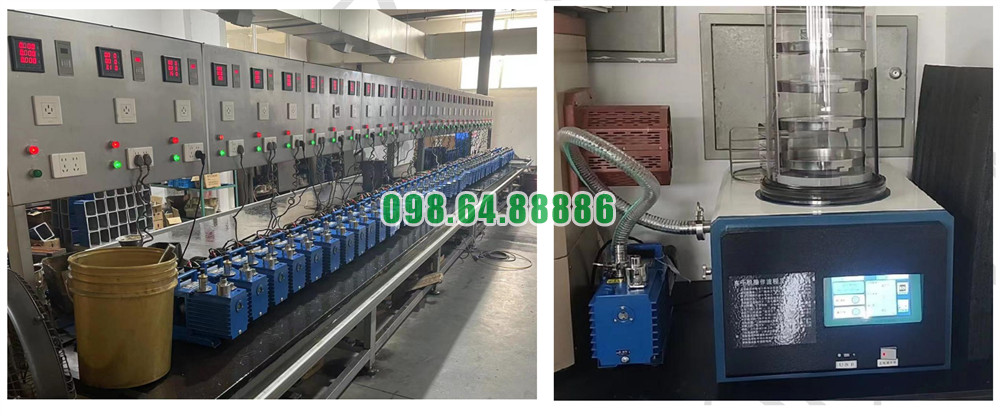

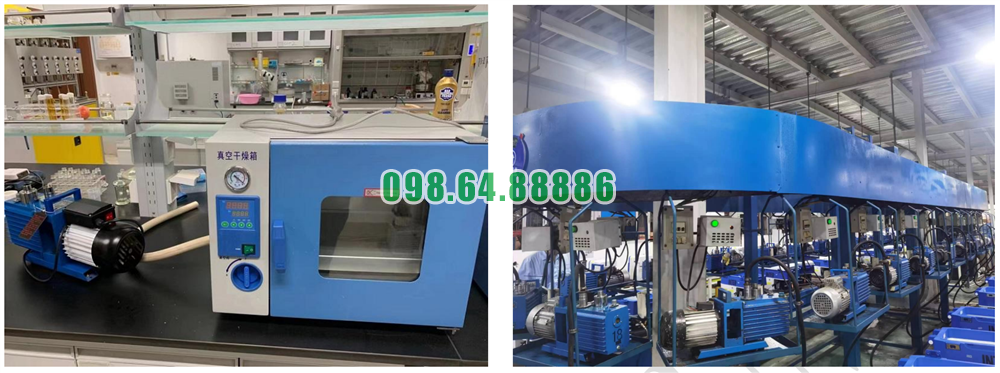

Sử dụng trong ngành công nghiệp hóa chất và dược phẩm của Bơm 2XZ-15C

Chưng cất và tách dung môi hiệu quả

Trong ngành hóa chất, bơm chân không vòng dầu 2XZ-15C được sử dụng rộng rãi trong các hệ thống chưng cất và tách dung môi. Nhờ khả năng tạo chân không sâu và ổn định, bơm giúp giảm nhiệt độ sôi của chất lỏng, tránh phân hủy nhiệt và nâng cao hiệu suất tách các hợp chất nhạy cảm.

Ứng dụng trong sấy chân không dược phẩm

Trong sản xuất dược, sấy chân không là bước quan trọng để loại bỏ hơi ẩm mà không làm mất hoạt tính của dược chất. Bơm 2XZ-15C tạo áp suất thấp ổn định giúp quá trình sấy diễn ra nhanh, sạch và giữ được độ tinh khiết của sản phẩm, thích hợp cho sấy bột dược liệu, cao dược và tá dược nhạy nhiệt.

Hỗ trợ lọc chân không và tinh chế hoạt chất

Hệ thống lọc chân không yêu cầu lực hút ổn định để tạo chênh lệch áp suất. Bơm 2XZ-15C đáp ứng tốt nhu cầu này, giúp quá trình lọc diễn ra nhanh và sạch, thường được dùng trong:

• Tinh chế dược chất

• Lọc dung môi

• Lọc kết tủa hoặc dịch lên men

Thiết bị đảm bảo độ sạch và độ ổn định trong toàn bộ quy trình.

Đóng gói và bảo quản sản phẩm trong môi trường kín

Nhiều sản phẩm dược và hóa chất cần đóng gói trong môi trường ít oxy để kéo dài thời hạn sử dụng. Bơm 2XZ-15C giúp tạo môi trường chân không nhanh và ổn định, phù hợp cho:

• Đóng gói bột dược liệu

• Đóng gói hóa chất nhạy oxy

• Bảo quản mẫu thí nghiệm

Chân không tốt giúp sản phẩm không bị oxy hóa hoặc biến chất.

Hoạt động bền bỉ trong môi trường hơi hóa chất nhẹ

Nhờ sử dụng vật liệu chống ăn mòn như thân gang hợp kim, rotor thép cứng, cánh gạt composite và gioăng phớt Viton/NBR, bơm 2XZ-15C chịu được hơi dung môi và hơi hóa chất nhẹ – điều thường gặp trong phòng thí nghiệm, xưởng chiết tách hoặc phân tích dược phẩm.

Vận hành êm phù hợp môi trường phòng sạch

Ngành dược phẩm yêu cầu môi trường sạch và ít tiếng ồn. Bơm 2XZ-15C với hệ thống bôi trơn dầu và dẫn động trực tiếp giúp vận hành êm ái, rất phù hợp cho:

• Phòng sạch GMP

• Phòng kiểm nghiệm QC

• Phòng R&D hóa – dược

Bơm 2XZ-15C là thiết bị phù hợp cho ngành hóa chất và dược phẩm nhờ khả năng hút mạnh, chân không sâu, chịu hơi hóa chất nhẹ và vận hành ổn định. Từ chưng cất, lọc, cô đặc đến sấy và đóng gói, bơm đều đáp ứng tốt các yêu cầu kỹ thuật, hỗ trợ nâng cao hiệu suất và chất lượng sản phẩm trong các dây chuyền hiện đại.

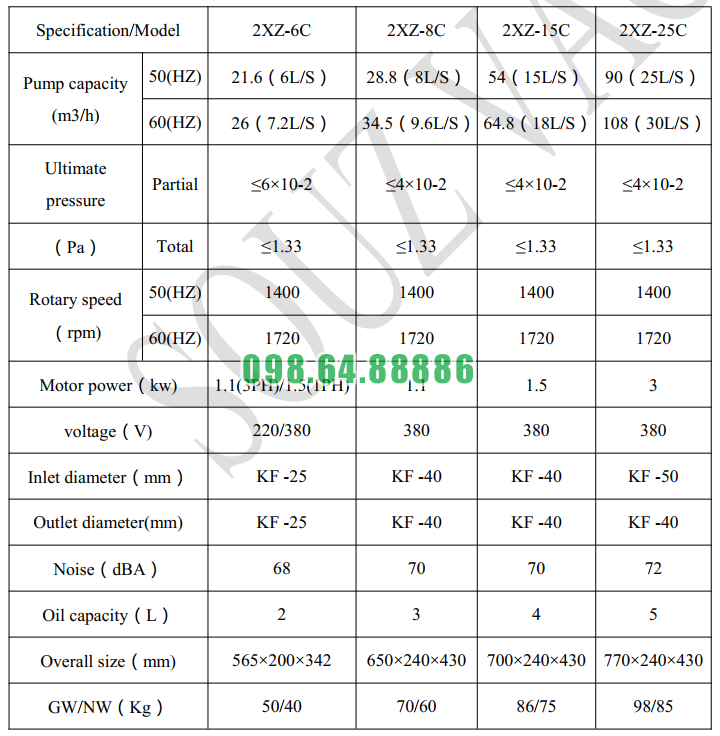

Thông số kỹ thuật của máy bơm chân không 2XZ-15C

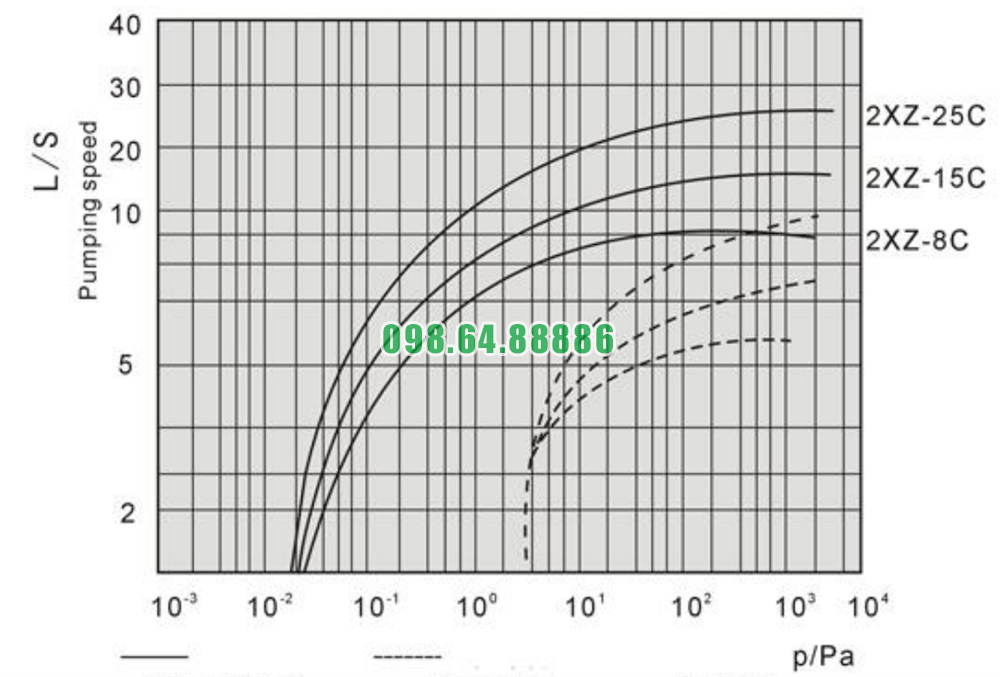

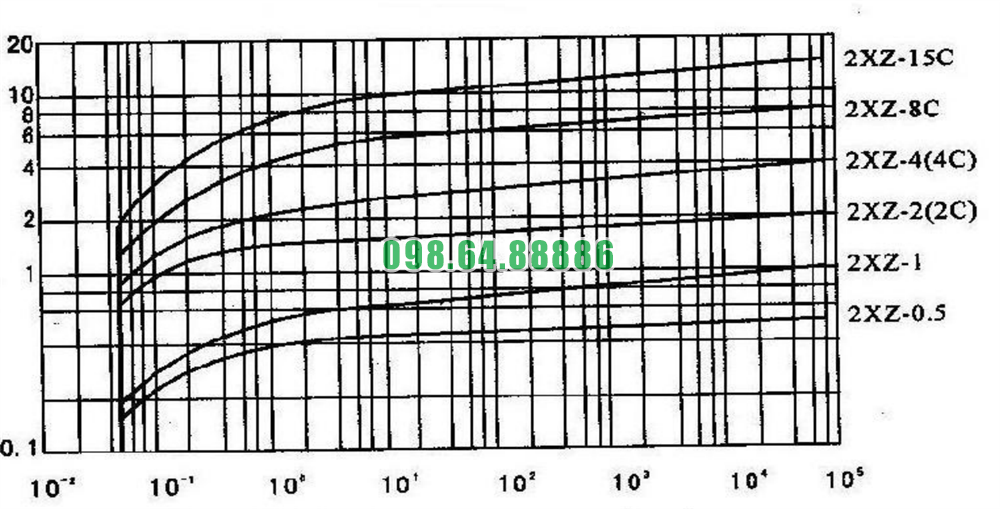

Đường cong hiệu suất của máy bơm chân không 2XZ-15C

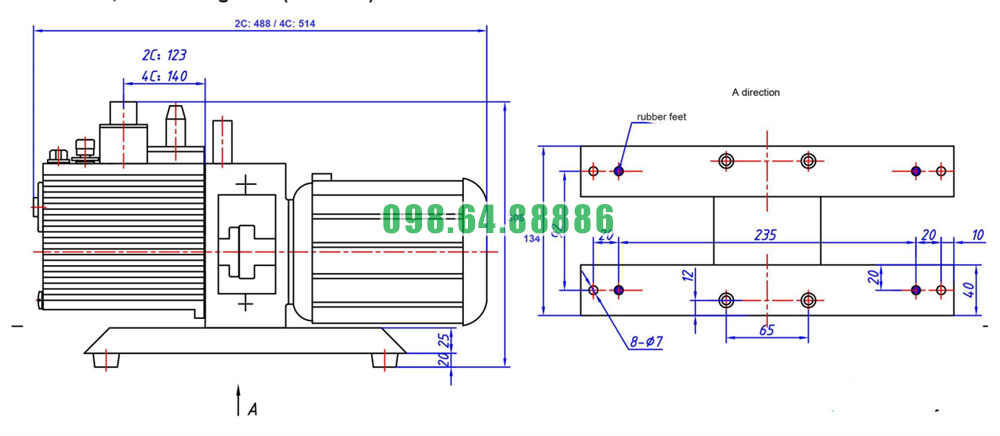

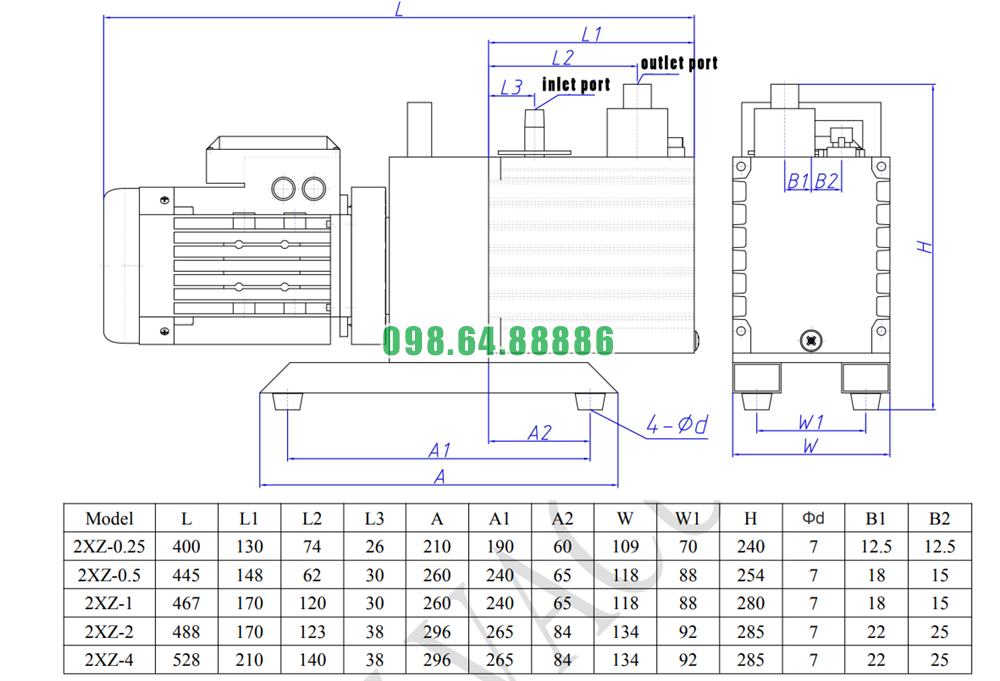

Kích thước bản vẽ máy bơm chân không 2XZ-15C

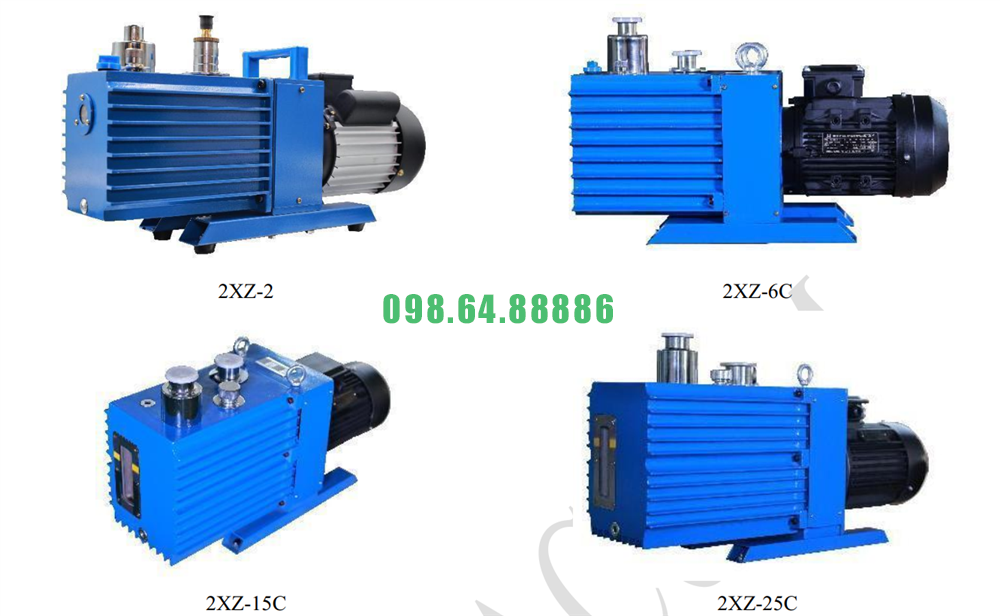

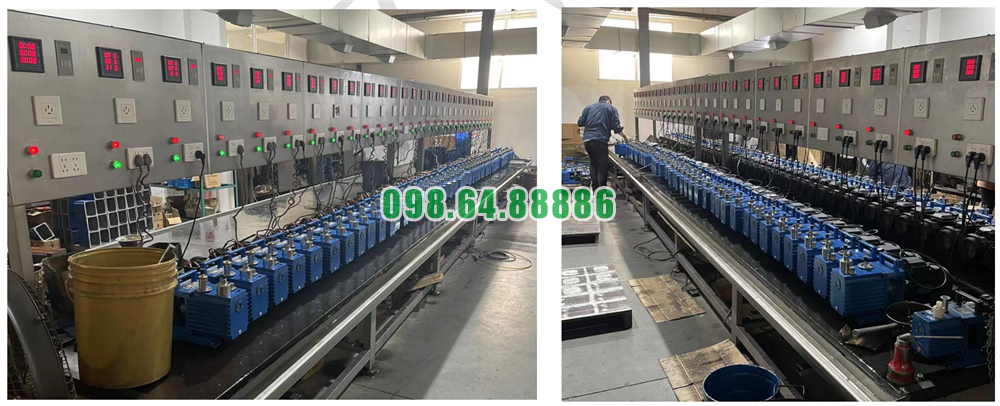

Hình ảnh thực tế của máy bơm chân không 2XZ-15C
