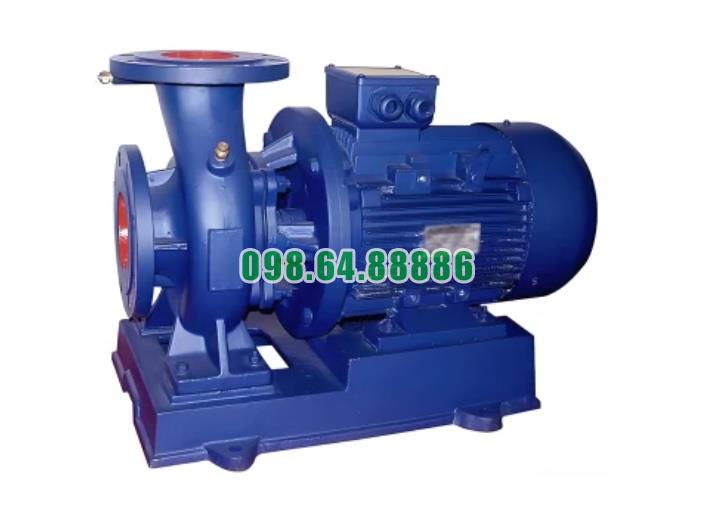

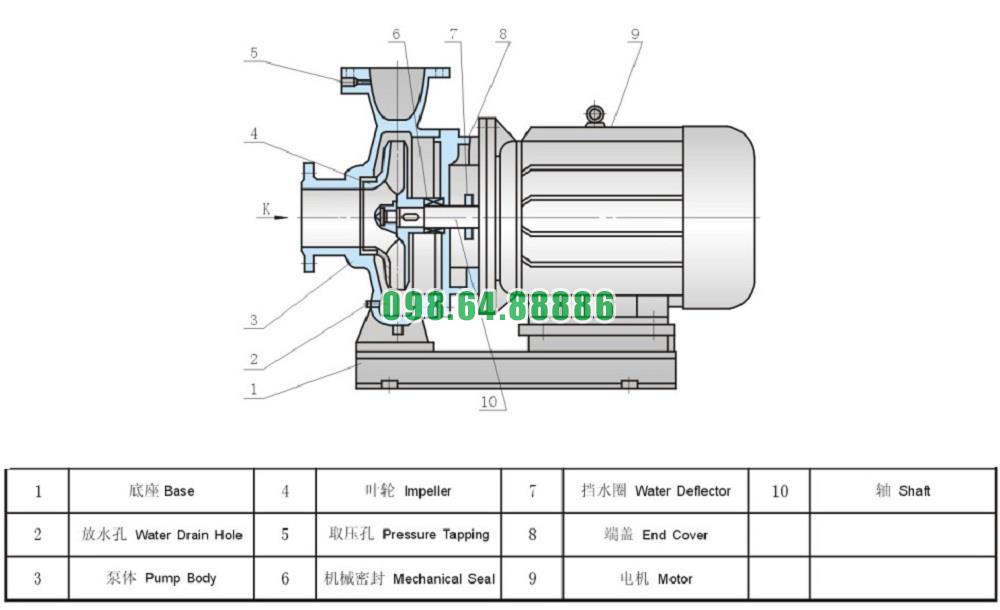

Cấu tạo chính của bơm li tâm trục ngang SLW80-ISW80-315 lưu lượng 18.1 L/s hoặc 65 m3/h
Bơm ly tâm trục ngang SLW80-ISW80-315 với lưu lượng 18.1 L/s hoặc 65 m³/h có cấu tạo chính bao gồm các thành phần cơ bản đảm bảo hoạt động hiệu quả, ổn định và bền bỉ. Dưới đây là các chi tiết về cấu tạo chính của bơm:
1. Thân bơm (Pump Body):
- Vật liệu: Thân bơm thường được làm từ gang hoặc thép không gỉ, giúp chống ăn mòn và chịu lực tốt trong môi trường có áp suất cao.
- Chức năng: Thân bơm là khung chính của bơm, kết nối các bộ phận như cánh bơm, trục bơm, và động cơ. Nó giúp bảo vệ các bộ phận bên trong bơm khỏi va đập và ăn mòn từ môi trường ngoài.
2. Cánh bơm (Impeller):
- Vật liệu: Cánh bơm thường làm từ thép không gỉ hoặc hợp kim chống mài mòn, có khả năng chống lại các tạp chất và hóa chất trong nước.
- Chức năng: Cánh bơm quay tạo ra lực ly tâm để đẩy nước từ cổng hút đến cổng xả. Đây là bộ phận chính tạo ra năng lượng để vận chuyển nước với lưu lượng 18.1 L/s (hoặc 65 m³/h). Thiết kế cánh bơm tối ưu giúp nâng cao hiệu suất bơm và giảm thiểu tổn thất năng lượng.
3. Trục bơm (Pump Shaft):
- Vật liệu: Trục bơm thường được làm từ thép không gỉ có độ bền cao, chịu được lực tác động lớn trong quá trình vận hành.
- Chức năng: Trục bơm kết nối động cơ và cánh bơm, truyền động năng từ động cơ đến cánh bơm, giúp cánh bơm quay với tốc độ cao, tạo ra lực ly tâm cần thiết để đẩy nước.
4. Phốt cơ khí (Mechanical Seal):
- Vật liệu: Phốt cơ khí thường được làm từ các vật liệu như carbon, ceramic, hoặc silicon carbide, giúp chống mài mòn và chịu nhiệt tốt.
- Chức năng: Phốt cơ khí giúp ngăn chặn rò rỉ nước tại khu vực trục bơm và bảo vệ các bộ phận bên trong khỏi sự xâm nhập của chất lỏng. Nó đảm bảo rằng bơm hoạt động kín khít và ngăn ngừa sự hao mòn của trục bơm do tiếp xúc với nước.
5. Vỏ bơm (Casing):
- Vật liệu: Vỏ bơm được làm từ gang hoặc thép không gỉ, chịu được áp lực cao và có khả năng chống ăn mòn tốt.
- Chức năng: Vỏ bơm bao bọc cánh bơm và bảo vệ các bộ phận bên trong. Nó giúp duy trì áp suất và dòng chảy của nước, đảm bảo rằng nước di chuyển mượt mà qua bơm mà không bị tổn thất áp suất.
6. Cổng hút và cổng xả (Suction and Discharge Ports):
- Thiết kế: Cổng hút nằm ngang và cổng xả hướng thẳng đứng, giúp tối ưu hóa dòng chảy nước và đảm bảo hiệu suất cao.
- Chức năng: Cổng hút và xả được thiết kế để dễ dàng kết nối với hệ thống đường ống, đồng thời giảm thiểu tổn thất năng lượng khi nước di chuyển qua bơm. Cấu trúc này giúp bơm có khả năng hút nước từ độ sâu lớn và đẩy nước lên độ cao cần thiết.
7. Động cơ (Motor):
- Công suất: Động cơ có công suất 37 kW, cung cấp đủ năng lượng để bơm hoạt động với lưu lượng lớn và đẩy nước lên cao. Động cơ được thiết kế để tiết kiệm năng lượng và đảm bảo hoạt động ổn định.
- Chức năng: Động cơ là nguồn năng lượng chính của bơm, giúp trục bơm và cánh bơm quay với tốc độ cao để tạo ra lực ly tâm đẩy nước qua hệ thống.
8. Hệ thống vòng bi (Bearings):
- Chức năng: Vòng bi hỗ trợ trục bơm, giúp giảm ma sát trong quá trình quay và đảm bảo trục bơm hoạt động trơn tru. Hệ thống vòng bi chất lượng cao giúp giảm rung động và tiếng ồn, kéo dài tuổi thọ của bơm.
Tính năng nổi bật từ cấu tạo của bơm SLW80-ISW80-315:
- Hiệu suất cao: Với lưu lượng lên đến 65 m³/h, bơm có khả năng vận chuyển lượng nước lớn trong thời gian ngắn, phù hợp cho các ứng dụng yêu cầu hiệu suất cao như cấp nước cho tòa nhà cao tầng, tưới tiêu nông nghiệp, và công nghiệp.
- Độ bền cao: Các vật liệu như gang và thép không gỉ giúp bơm chống lại mài mòn, ăn mòn, và hoạt động bền bỉ trong thời gian dài.
- Vận hành êm ái: Hệ thống vòng bi và phốt cơ khí chất lượng cao giúp giảm thiểu rung động và tiếng ồn, đảm bảo bơm hoạt động ổn định, êm ái ngay cả khi vận hành ở công suất lớn.
- Dễ bảo trì: Các bộ phận của bơm như cánh bơm, phốt cơ khí và vòng bi được thiết kế để dễ dàng tháo lắp, giúp việc bảo trì, sửa chữa trở nên thuận tiện hơn.
Nhờ vào cấu tạo chắc chắn và các tính năng nổi bật này, bơm SLW80-ISW80-315 có thể hoạt động hiệu quả và bền bỉ trong nhiều điều kiện khác nhau, phù hợp cho nhiều ứng dụng công nghiệp và dân dụng
Quy trình bảo dưỡng bơm li tâm trục ngang SLW80-ISW80-315 lưu lượng 18.1 L/s hoặc 65 m3/h
Quy trình bảo dưỡng bơm ly tâm trục ngang SLW80-ISW80-315 với lưu lượng 18.1 L/s hoặc 65 m³/h bao gồm các bước chính sau:
1. Kiểm tra định kỳ:
- Kiểm tra ngoại quan: Quan sát tổng thể bơm để phát hiện các vết nứt, ăn mòn hoặc hư hỏng ở vỏ bơm, bộ phận cơ khí và đường ống.
- Kiểm tra rung động: Sử dụng thiết bị đo rung động để kiểm tra mức rung trong khi vận hành bơm. Mức rung quá cao có thể chỉ ra lỗi cơ khí hoặc sự mất cân bằng của trục bơm.
- Kiểm tra tiếng ồn: Nếu có âm thanh bất thường, đó có thể là dấu hiệu của vấn đề bên trong bơm như ổ trục bị mòn hoặc cánh quạt hỏng.
2. Bôi trơn ổ trục:
- Kiểm tra và bôi trơn định kỳ: Đảm bảo bôi trơn đúng mức cho các ổ trục để giảm ma sát và tăng tuổi thọ của bơm.
- Sử dụng dầu hoặc mỡ bôi trơn phù hợp: Theo khuyến nghị của nhà sản xuất, thường thì dầu nhớt hoặc mỡ bôi trơn đặc biệt được sử dụng cho ổ trục.
3. Kiểm tra và bảo dưỡng động cơ:
- Kiểm tra các đầu dây và kết nối điện: Đảm bảo không có kết nối lỏng lẻo hoặc bị ăn mòn. Các tiếp điểm điện cần được kiểm tra và làm sạch để đảm bảo hoạt động ổn định.
- Kiểm tra nhiệt độ động cơ: Động cơ hoạt động quá nhiệt có thể gây ra hư hỏng, cần thường xuyên theo dõi để điều chỉnh nếu cần thiết.
4. Kiểm tra cánh quạt và trục bơm:
- Kiểm tra cánh quạt: Đảm bảo cánh quạt không bị ăn mòn, gãy hoặc bị mòn. Nếu phát hiện các vấn đề này, cánh quạt cần được thay thế hoặc sửa chữa.
- Kiểm tra trục bơm: Trục bơm cần phải thẳng và không có dấu hiệu mòn. Nếu trục bị cong hoặc lệch, cần điều chỉnh hoặc thay thế.
5. Kiểm tra phớt bơm:
- Phớt cơ khí (seal): Kiểm tra độ kín của phớt. Nếu có dấu hiệu rò rỉ nước hoặc chất lỏng, phớt cơ khí cần được thay thế ngay lập tức để tránh hỏng hóc nghiêm trọng.
- Vòng đệm: Kiểm tra và thay thế vòng đệm nếu cần thiết để ngăn ngừa rò rỉ và duy trì áp suất ổn định.
6. Kiểm tra hệ thống đường ống và van:
- Kiểm tra các đường ống: Đảm bảo các đường ống dẫn nước vào và ra không bị tắc nghẽn, rò rỉ hoặc ăn mòn.
- Kiểm tra các van: Đảm bảo các van hoạt động bình thường, dễ dàng đóng mở mà không bị kẹt hoặc rò rỉ.
7. Vệ sinh bơm:
- Vệ sinh lưới lọc: Đảm bảo lưới lọc ở đầu vào không bị tắc nghẽn do bụi bẩn, cặn bẩn, hoặc các tạp chất khác.
- Làm sạch bên trong bơm: Bơm có thể tích tụ cặn bẩn hoặc ăn mòn bên trong. Do đó, cần tháo bơm và làm sạch các bộ phận nội bộ theo định kỳ.
8. Thử nghiệm sau bảo dưỡng:
- Sau khi thực hiện các bước bảo dưỡng trên, cần vận hành bơm thử nghiệm để đảm bảo rằng tất cả các bộ phận hoạt động bình thường và bơm đạt hiệu suất tối ưu.
- Theo dõi các thông số: Kiểm tra lưu lượng, áp suất, tiếng ồn, và nhiệt độ khi bơm hoạt động để xác định hiệu suất và phát hiện sớm các vấn đề tiềm ẩn.
9. Lập kế hoạch bảo dưỡng định kỳ:
- Thiết lập lịch bảo dưỡng định kỳ dựa trên khuyến nghị của nhà sản xuất, thông thường là mỗi 3-6 tháng, để đảm bảo bơm hoạt động ổn định và kéo dài tuổi thọ.
Những bước này sẽ giúp bơm ly tâm SLW80-ISW80-315 duy trì hiệu suất ổn định và hạn chế sự cố hỏng hóc trong quá trình hoạt động
Điều kiện làm việc bơm li tâm trục ngang SLW80-ISW80-315 lưu lượng 18.1 L/s hoặc 65 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào
0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

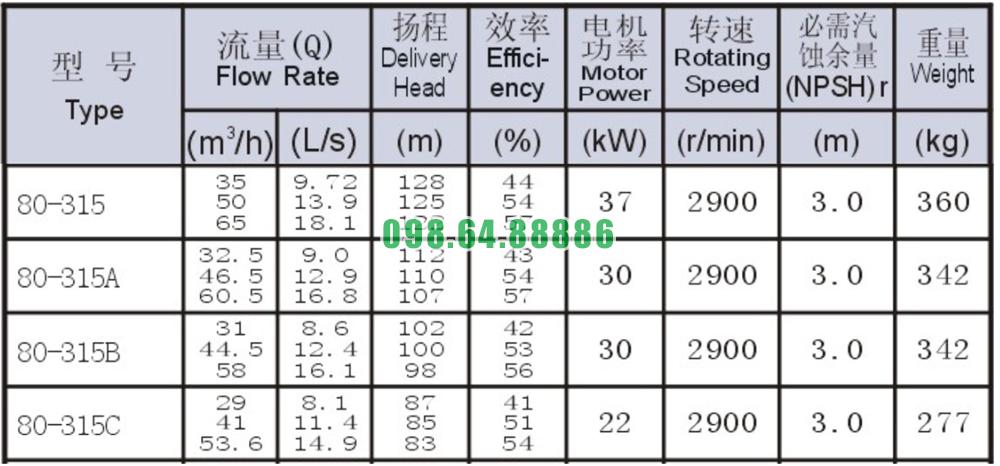

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW80-ISW80-315 lưu lượng 18.1 L/s hoặc 65 m3/h

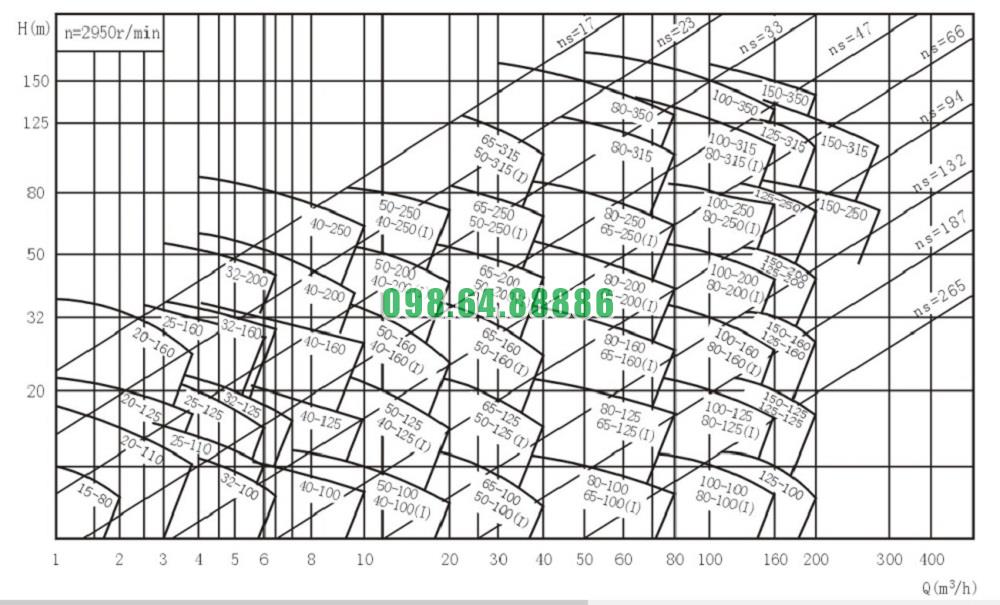

Đường cong hiệu suất bơm li tâm trục ngang SLW80-ISW80-315 lưu lượng 18.1 L/s hoặc 65 m3/h

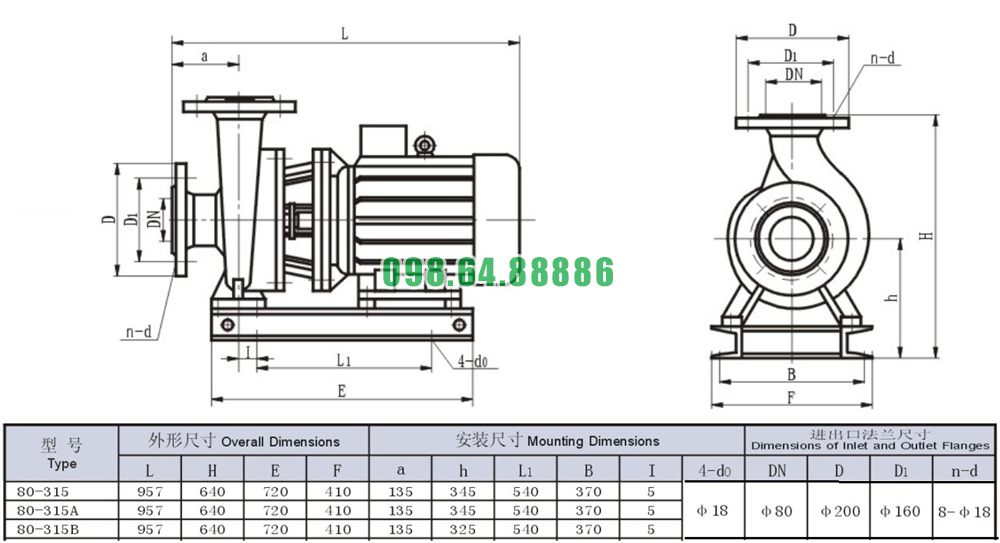

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW80-ISW80-315 lưu lượng 18.1 L/s hoặc 65 m3/h
