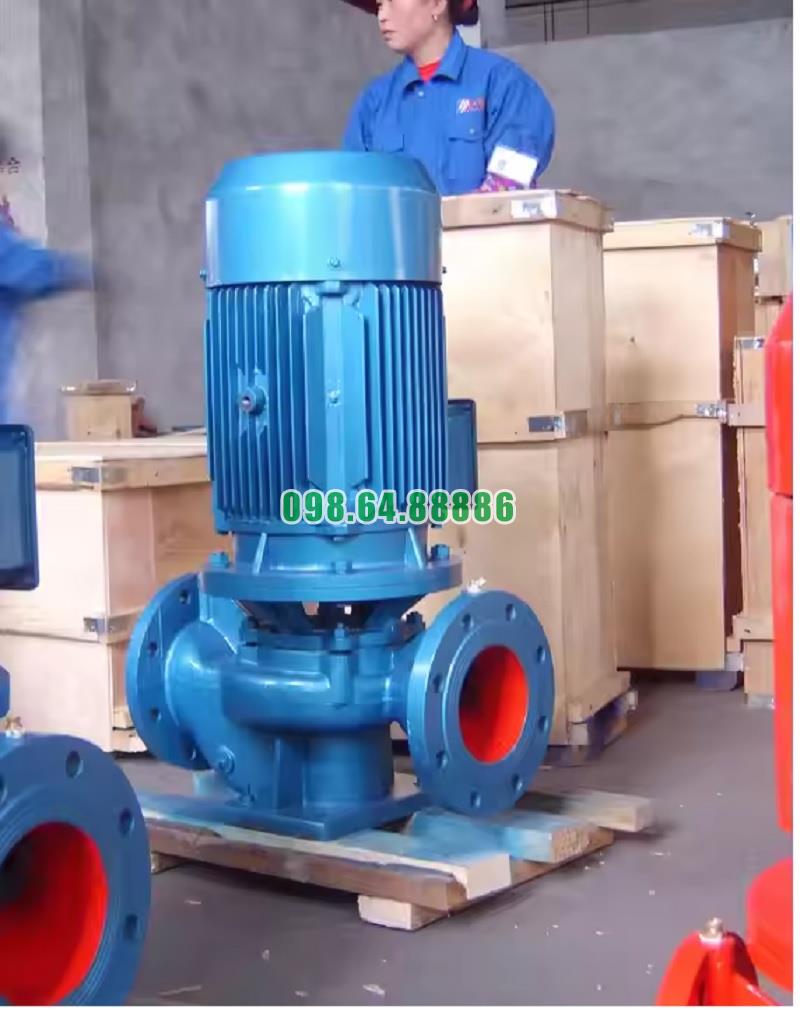

Bơm ISG65-160A và IRG65-160A có thiết kế kiểu inline – lắp thẳng trục đứng, với cửa hút và cửa xả nằm trên cùng một đường thẳng, giúp tiết kiệm tối đa diện tích lắp đặt. Cấu trúc này đặc biệt phù hợp cho các hệ thống kỹ thuật trong tòa nhà cao tầng, tầng hầm, buồng máy nhỏ hoặc trạm bơm hẹp.
Nhờ thiết kế đồng trục giữa mô-tơ và đầu bơm, tổng chiều dài thiết bị được rút gọn đáng kể so với các loại bơm rời trục hoặc bơm trục ngang truyền thống.
Chiều cao vừa phải, dễ lắp đặt tại các vị trí kỹ thuật có trần thấp
Không cần bệ máy riêng, chỉ cần nền bê tông bằng phẳng hoặc khung thép cố định
Có thể gắn trực tiếp vào đường ống, giúp giảm thiểu kết cấu nền móng và giá đỡ trung gian

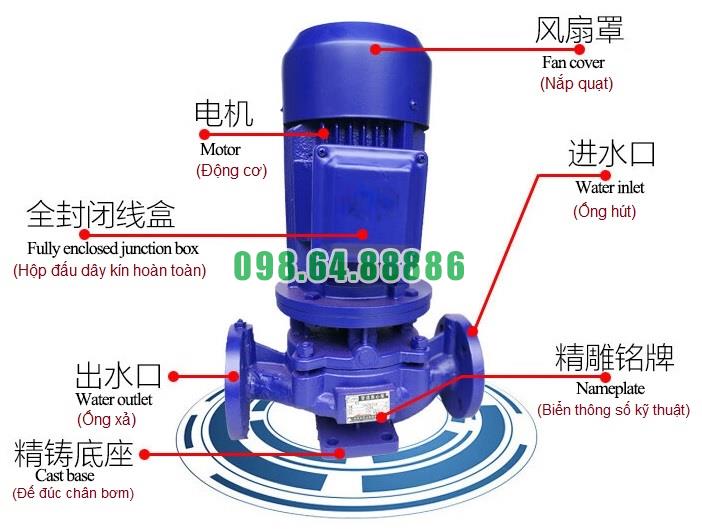

Mô-tơ và cụm bơm được thiết kế liền khối, truyền động trực tiếp, loại bỏ nhu cầu sử dụng khớp nối dài, dây đai hay hộp giảm tốc
Điều này không chỉ giúp thiết bị nhỏ gọn hơn mà còn giảm số lượng bộ phận cơ khí, từ đó làm giảm nguy cơ sai lệch trong lắp đặt và bảo trì
Các bộ phận chính như phớt cơ khí, cánh bơm, bạc đạn được thiết kế theo cụm, có thể tháo rời độc lập
Phù hợp với các khu vực kỹ thuật có không gian hạn chế, nơi việc di chuyển toàn bộ bơm là bất tiện
Giúp tiết kiệm thời gian và diện tích khi bảo trì, nhất là trong nhà máy hoặc trung tâm thương mại có quy mô lớn
Nhờ sử dụng vật liệu hợp kim nhẹ, cấu trúc liền khối, bơm ISG/IRG có khối lượng tương đối nhẹ
Dễ dàng lắp đặt bởi 1–2 kỹ thuật viên mà không cần thiết bị nâng hạ phức tạp
Phù hợp với cả công trình mới và công trình cải tạo cần thay thế thiết bị cũ trong không gian giới hạn
Cấu trúc đầu hút – đầu xả thẳng hàng giúp dễ dàng kết nối trực tiếp với các đoạn ống đứng hoặc ngang
Có thể điều chỉnh hướng lắp đặt mặt bích, phù hợp với yêu cầu thực tế tại công trường mà không cần cải tạo hệ thống ống nước
Thiết kế gọn nhẹ và đồng bộ mô-đun giúp dễ kết nối với tủ điều khiển, biến tần, rơ-le áp suất, tạo thành hệ thống bơm tăng áp hoàn chỉnh
Tăng khả năng linh hoạt trong các dự án dân dụng, công nghiệp, hệ thống HVAC hoặc cấp nước sinh hoạt
Thiết kế nhỏ gọn của bơm lắp thẳng trục đứng ISG65-160A và IRG65-160A là một trong những điểm nổi bật giúp thiết bị dễ dàng lắp đặt, vận hành và bảo trì trong nhiều loại công trình khác nhau. Nhờ tối ưu hóa không gian, tích hợp đồng trục, giảm số lượng chi tiết phụ trợ, dòng bơm này đặc biệt phù hợp cho các hệ thống kỹ thuật có diện tích hạn chế nhưng yêu cầu hiệu suất vận hành cao và ổn định lâu dài
Trước khi lựa chọn bơm lắp thẳng trục đứng ISG65-160A hoặc IRG65-160A, cần đánh giá rõ ràng yêu cầu của hệ thống về lưu lượng, cột áp, loại chất lỏng và môi trường làm việc. Điều này giúp đảm bảo bơm được lựa chọn phù hợp với nhiệm vụ vận hành, tránh lãng phí hoặc quá tải thiết bị.
Các câu hỏi cần làm rõ:
Bơm dùng cho nước sạch, nước lạnh, nước nóng hay nước thải đã xử lý?
Cần lưu lượng bao nhiêu (m³/h) và cột áp bao nhiêu (m)?
Nguồn điện sử dụng là 1 pha hay 3 pha?
Lắp trong nhà hay ngoài trời?
Model ISG65-160A và IRG65-160A phù hợp với hệ thống có lưu lượng trung bình, khoảng 15–50 m³/h, cột áp 15–40 mét. Nếu lựa chọn bơm quá nhỏ so với nhu cầu, hệ thống sẽ không đủ nước. Nếu chọn quá lớn, có thể gây hiện tượng dư áp, tiêu tốn điện và làm hỏng thiết bị sử dụng ở đầu ra.
Cần tra biểu đồ hiệu suất để xác định điểm làm việc tối ưu nằm trong vùng hiệu quả cao của đường cong bơm.
Bơm ISG/IRG được thiết kế chủ yếu cho chất lỏng có độ nhớt thấp, như nước sạch, nước điều hòa, nước có phụ gia nhẹ. Nếu hệ thống sử dụng nước có chứa cặn, hóa chất hoặc độ nhớt cao, cần lựa chọn vật liệu phù hợp như inox 304, inox 316 hoặc gang phủ epoxy để tránh ăn mòn và tắc nghẽn.
Ngoài ra, cần đảm bảo rằng phớt cơ khí và gioăng làm kín cũng được chọn theo đúng môi trường chất lỏng (chống mài mòn, chịu nhiệt hoặc chống ăn mòn).
Model ISG65-160A và IRG65-160A sử dụng kết nối mặt bích, nên cần kiểm tra:
Kích thước đường ống hút và xả (thường là DN65)
Áp suất làm việc của ống có phù hợp với cột áp của bơm
Vị trí lắp đặt có đủ không gian cho bảo trì, tháo lắp
Bơm inline nên được lắp đúng tâm và thẳng trục với đường ống để tránh rung động và rò rỉ sau này
Model ISG65-160A và IRG65-160A thường dùng động cơ điện từ 2.2kW đến 7.5kW, điện áp 3 pha 380V. Trước khi lựa chọn, cần xác định:
Nguồn điện của công trình là 1 pha hay 3 pha
Hệ thống điện có đủ công suất cấp cho bơm hoạt động liên tục không
Cần sử dụng aptomat riêng, rơle nhiệt và biến tần nếu muốn điều khiển tốc độ bơm linh hoạt
Đảm bảo bơm tương thích với các thiết bị liên quan như:
Bình tích áp
Cảm biến áp suất
Biến tần
Van điều khiển, van một chiều, van an toàn
Việc đồng bộ giữa bơm và thiết bị điều khiển giúp tối ưu hóa vận hành và tiết kiệm năng lượng, đồng thời tránh sự cố áp lực bất thường hoặc bơm chạy khô
Vị trí lắp đặt cần có đủ:
Không gian thoáng để làm mát động cơ
Diện tích để tháo lắp, kiểm tra cánh bơm, phớt trục
Sàn chịu lực tốt, không bị rung hoặc ẩm thấp kéo dài
Nếu lắp ngoài trời, nên che chắn kỹ hoặc sử dụng động cơ có cấp bảo vệ cao (IP55 trở lên)
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg65160a-luu-luong-65-ls-day-cao-28m.html

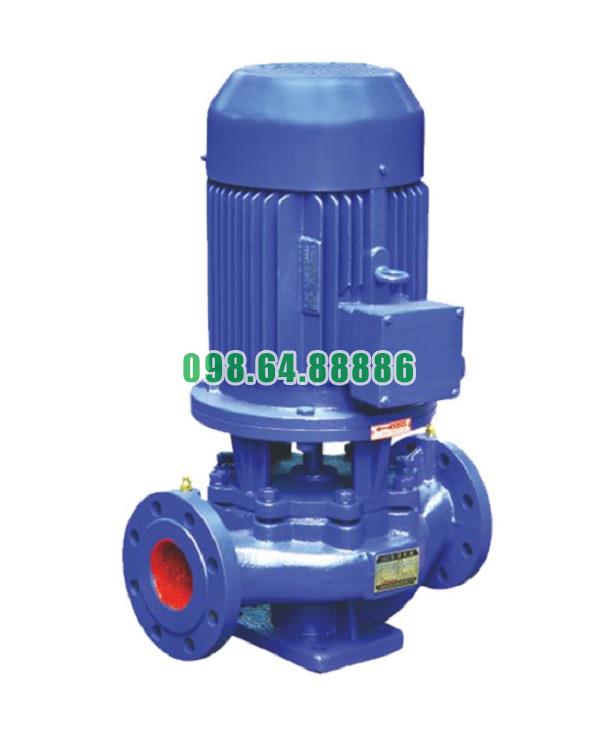

Bơm lắp thẳng trục đứng, bơm ly tâm trục đứng ISG65-160A, IRG65-160A 4kw, 23.4 m3/h
8.640.000 VND
