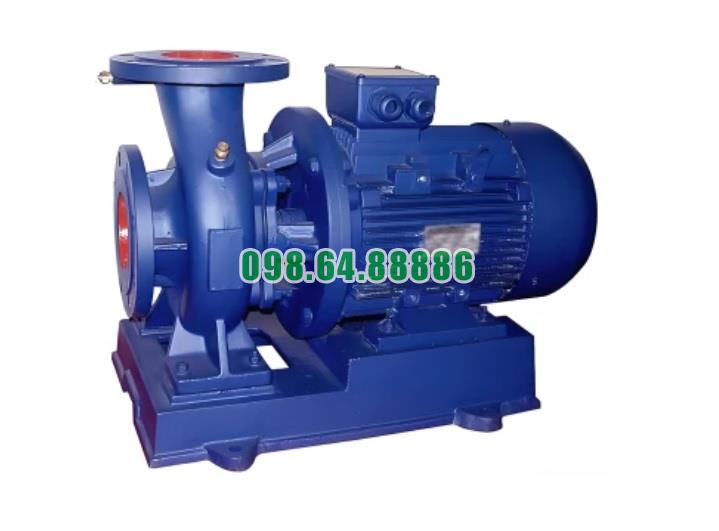

Tầm quan trọng của bơm nước li tâm trục ngang động cơ 37 kw SLW100-ISW100-200-I
Bơm nước ly tâm trục ngang động cơ 37 kW, mã SLW100-ISW100-200-I, đóng vai trò quan trọng trong nhiều ngành công nghiệp và hệ thống cấp nước nhờ vào hiệu suất vượt trội, khả năng vận hành ổn định, và tính đa dụng. Tầm quan trọng của loại bơm này được thể hiện rõ qua các yếu tố sau:
1. Đáp ứng nhu cầu cấp nước lớn
- Với lưu lượng 53.3 L/s (192 m³/h) và khả năng đẩy cao 54m, bơm SLW100-ISW100-200-I phù hợp với các hệ thống cần cung cấp nước quy mô lớn.
- Các ứng dụng quan trọng:
- Cấp nước cho công trình cao tầng: Đảm bảo nước điều áp đến tất cả các tầng của tòa nhà.
- Hệ thống xử lý nước công nghiệp: Vận chuyển nước sạch và nước thải trong các dây chuyền sản xuất.
2. Ứng dụng đa ngành
Loại bơm này có thể được ứng dụng trong nhiều lĩnh vực:
- Ngành hóa chất: Vận chuyển hóa chất ăn mòn hoặc dung dịch đòi hỏi độ chính xác cao.
- Ngành sản xuất giấy và dệt may: Cấp nước cho quy trình sản xuất liên tục.
- Ngành xử lý nước: Xử lý nước thải, tái sử dụng nước, và cấp nước sạch.
- Ngành công nghiệp chế biến thực phẩm: Đảm bảo cung cấp nước an toàn và ổn định cho sản xuất.
3. Hiệu suất cao và tiết kiệm năng lượng
- Hiệu suất đạt 77%, giúp tiết kiệm chi phí vận hành nhờ tiêu thụ ít năng lượng hơn trong khi vẫn cung cấp lưu lượng lớn.
- Sử dụng động cơ 37 kW hiện đại, tiêu chuẩn tiết kiệm năng lượng, giảm chi phí vận hành lâu dài.
- Khả năng tích hợp biến tần (VFD) giúp điều chỉnh tốc độ bơm linh hoạt theo nhu cầu thực tế, tối ưu hóa mức tiêu thụ điện năng.
4. Độ bền và độ tin cậy cao
- Vật liệu thép không gỉ IHWB: Đảm bảo khả năng chống ăn mòn và mài mòn cao, đặc biệt trong môi trường khắc nghiệt như nước biển hoặc dung dịch hóa chất.
- Thiết kế ổn định:
- Được lắp đặt trên một đế chung, giúp giảm rung động và tăng tuổi thọ của hệ thống.
- Bộ cách ly rung JG giúp giảm tiếng ồn và bảo vệ nền móng công trình.
5. Vai trò trong các hệ thống công nghiệp
- Ổn định hoạt động sản xuất:
- Trong các ngành công nghiệp như luyện kim, chế biến gỗ, sản xuất hóa chất, và dệt may, bơm đóng vai trò then chốt trong việc cung cấp nước và vận chuyển dung dịch.
- Bảo vệ môi trường:
- Hỗ trợ trong các quy trình xử lý nước thải, giảm ô nhiễm môi trường bằng cách vận hành ổn định và đáng tin cậy.
6. Tính linh hoạt và dễ bảo trì
- Linh hoạt trong lắp đặt:
- Phù hợp với nhiều hệ thống cấp nước khác nhau, từ nhà máy công nghiệp lớn đến các hệ thống xử lý nước.
- Bảo trì dễ dàng:
- Thiết kế đơn giản, dễ dàng tháo lắp và thay thế các bộ phận, giảm thời gian dừng máy và chi phí bảo trì.
7. An toàn và thân thiện với môi trường
- Hoạt động êm ái:
- Nhờ thiết kế giảm rung và tiếng ồn, bơm mang lại môi trường làm việc an toàn, thoải mái hơn.
- Tiết kiệm tài nguyên:
- Khả năng vận hành hiệu quả giúp giảm tiêu thụ năng lượng và tài nguyên nước.
8. Giải pháp kinh tế lâu dài
- Đầu tư vào bơm SLW100-ISW100-200-I mang lại lợi ích kinh tế lâu dài nhờ:
- Hiệu suất cao.
- Tuổi thọ lâu bền.
- Giảm chi phí vận hành và bảo trì.
- Đáp ứng được các tiêu chuẩn kỹ thuật nghiêm ngặt.
Bơm ly tâm trục ngang SLW100-ISW100-200-I không chỉ là một thiết bị bơm nước thông thường mà còn là giải pháp kỹ thuật toàn diện cho các ngành công nghiệp hiện đại. Với khả năng cung cấp lưu lượng lớn, hiệu suất cao, và độ bền vượt trội, bơm đóng vai trò quan trọng trong việc tối ưu hóa sản xuất, tiết kiệm năng lượng, và bảo vệ môi trường. Đây là sự lựa chọn lý tưởng cho các nhà máy, công trình, và hệ thống cấp nước quy mô lớn
Nguyên tắc hoạt động của bơm nước li tâm trục ngang động cơ 37 kw SLW100-ISW100-200-I
Nguyên tắc hoạt động của bơm nước ly tâm trục ngang model SLW100-ISW100-200-I với động cơ 37 kW dựa trên nguyên lý lực ly tâm. Dưới đây là các bước chi tiết mô tả nguyên tắc hoạt động:
1. Nguyên lý cơ bản:
- Bơm ly tâm hoạt động dựa trên lực ly tâm được tạo ra khi cánh quạt (impeller) quay. Lực này làm tăng vận tốc và áp suất của chất lỏng, từ đó đẩy chất lỏng ra khỏi bơm và cung cấp lưu lượng cần thiết cho hệ thống.
2. Quy trình hoạt động:
Bước 1: Chất lỏng được hút vào buồng bơm (inlet)
- Khi động cơ khởi động, trục bơm quay làm cho cánh quạt bên trong bơm cũng quay theo.
- Áp suất tại trung tâm cánh quạt (khu vực cửa vào) giảm xuống, tạo ra một vùng áp suất thấp.
- Do chênh lệch áp suất giữa nguồn cung cấp chất lỏng (bể chứa hoặc đường ống) và cửa vào của bơm, chất lỏng được hút vào qua cửa hút.
Bước 2: Cánh quạt tạo lực ly tâm
- Khi chất lỏng đi vào trung tâm cánh quạt, cánh quạt quay với tốc độ cao (do động cơ cung cấp động năng).
- Lực ly tâm đẩy chất lỏng từ trung tâm ra phía mép ngoài của cánh quạt.
- Quá trình này làm tăng vận tốc của chất lỏng.
Bước 3: Chuyển hóa vận tốc thành áp suất
- Chất lỏng rời khỏi cánh quạt và đi vào buồng khuếch tán (volute casing).
- Trong buồng khuếch tán, vận tốc chất lỏng giảm dần, và năng lượng động (vận tốc) được chuyển hóa thành năng lượng áp suất.
- Áp suất tăng lên cho phép chất lỏng được đẩy ra ngoài với lưu lượng lớn và áp lực cao.
Bước 4: Chất lỏng được đẩy ra khỏi cửa xả (outlet)
- Chất lỏng đã được tăng áp suất sẽ được đẩy qua cửa xả (outlet) và đi vào hệ thống đường ống hoặc các thiết bị sử dụng khác.
3. Các yếu tố quan trọng trong hoạt động:
Động cơ 37 kW:
- Cung cấp năng lượng quay cho trục bơm và cánh quạt. Động cơ mạnh mẽ đảm bảo bơm đạt lưu lượng 53.3 L/s (192 m³/h) và áp suất cao.
Cánh quạt (Impeller):
- Cánh quạt là bộ phận chính tạo ra lực ly tâm. Thiết kế tối ưu giúp tăng hiệu quả vận hành và giảm thất thoát năng lượng.
Buồng khuếch tán (Volute Casing):
- Buồng này chuyển hóa năng lượng vận tốc của chất lỏng thành năng lượng áp suất, đảm bảo hiệu suất cao.
Phốt trục và vòng đệm:
- Ngăn chặn rò rỉ chất lỏng và đảm bảo hệ thống vận hành an toàn, đặc biệt trong các ứng dụng đòi hỏi áp lực cao.
4. Các đặc điểm kỹ thuật đảm bảo hoạt động hiệu quả:
Tốc độ quay cao:
- Động cơ và trục bơm quay với tốc độ cao, đảm bảo tạo ra đủ lực ly tâm để hút và đẩy chất lỏng hiệu quả.
Hiệu suất 77%:
- Tối ưu hóa năng lượng tiêu thụ để giảm thiểu tổn thất và đạt hiệu quả cao trong quá trình vận hành.
Khả năng hút sâu và đẩy cao:
- Hút sâu tới 4.0m và đẩy cao tới 54m, đảm bảo bơm hoạt động tốt ngay cả trong các hệ thống yêu cầu áp lực lớn và nguồn nước sâu
Điều kiện làm việc bơm nước li tâm trục ngang động cơ 37 kw SLW100-ISW100-200-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước li tâm trục ngang động cơ 37 kw SLW100-ISW100-200-I

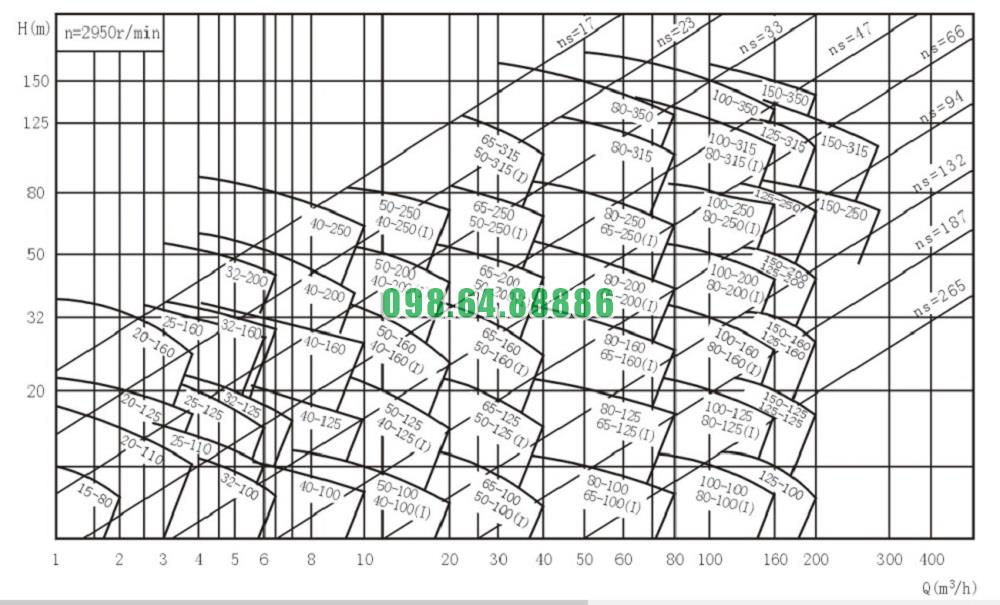

Đường cong hiệu suất bơm nước li tâm trục ngang động cơ 37 kw SLW100-ISW100-200-I

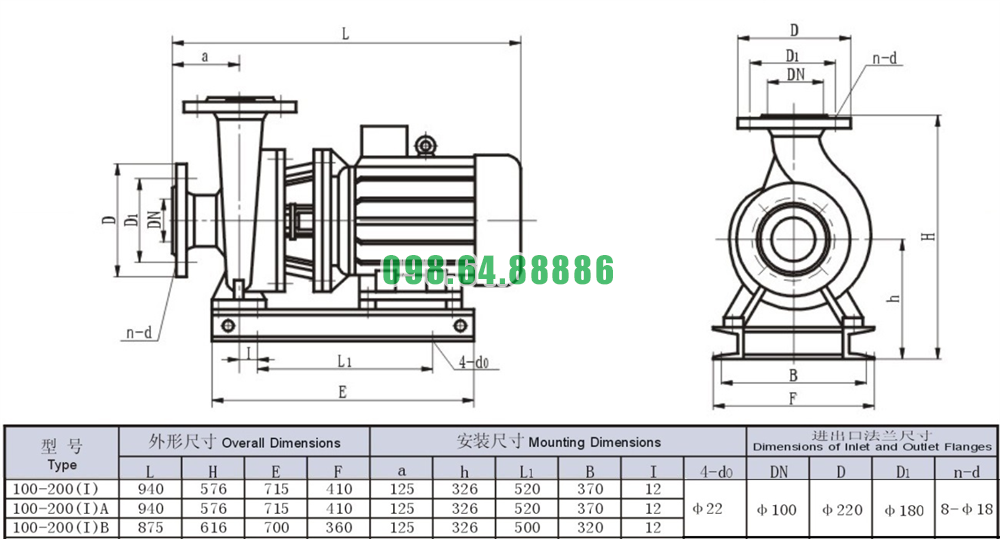

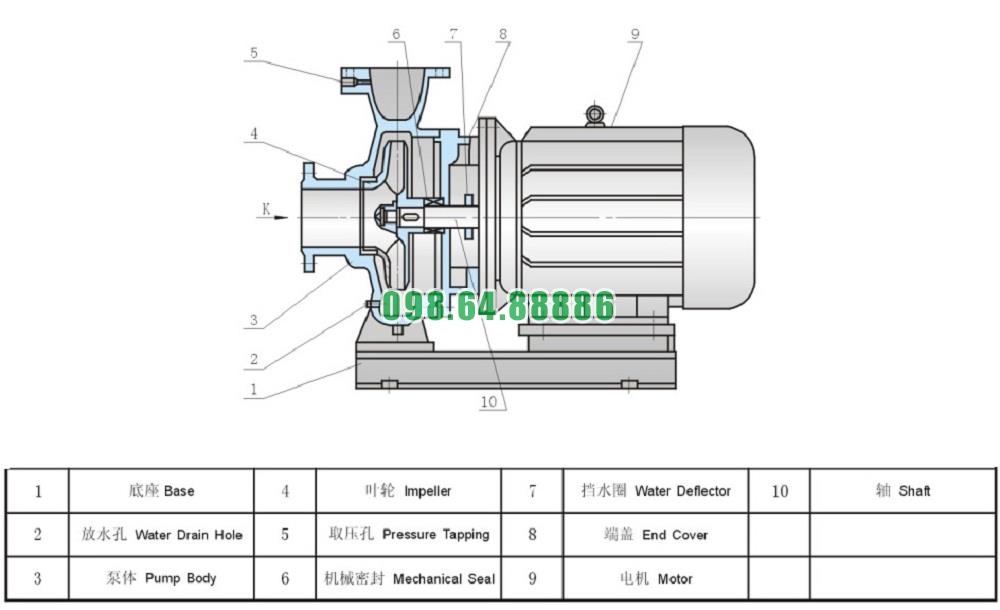

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang động cơ 37 kw SLW100-ISW100-200-I
