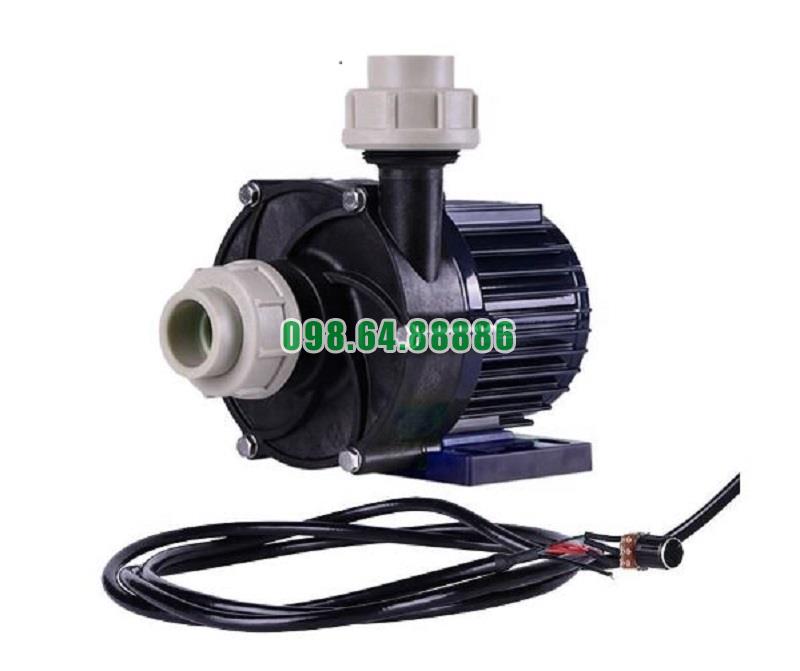

Cấu tạo của bơm hóa chất TDM-400ERU-DC48 tốc độ quay 2200 vòng/phút đẩy cao 8.5m
Bơm hóa chất TDM-400ERU-DC48 là bơm ly tâm dẫn động từ (magnetic drive pump), thiết kế để vận chuyển các chất lỏng ăn mòn mà không bị rò rỉ. Cấu tạo của bơm bao gồm các bộ phận chính như sau:
1. Cấu tạo chi tiết
1.1. Động cơ (Motor)
- Loại: Động cơ điện một chiều (DC 48V), công suất 166W.
- Tốc độ quay: 2200 vòng/phút, giúp tạo ra áp lực đẩy cao tối đa 8.5m.
- Thiết kế kín chống nước, giúp bơm hoạt động ổn định trong môi trường ẩm ướt hoặc hóa chất.
1.2. Bộ truyền động từ (Magnetic Drive)
- Gồm hai nam châm: Một nam châm ngoài gắn với trục động cơ và một nam châm trong gắn với cánh bơm.
- Khi động cơ quay, từ trường sẽ truyền mô-men xoắn từ nam châm ngoài đến nam châm trong, làm quay cánh bơm mà không cần trục kết nối cơ học.
- Ưu điểm: Giúp loại bỏ rò rỉ, giảm ma sát và tăng tuổi thọ bơm khi bơm hóa chất ăn mòn.
1.3. Cánh bơm (Impeller)
- Vật liệu: Nhựa chống ăn mòn (PP, PVDF) hoặc thép không gỉ (SUS316) tùy theo phiên bản.
- Cấu tạo dạng ly tâm, tạo lực đẩy mạnh mẽ để đạt lưu lượng 67L/phút và đẩy cao 8.5m.
1.4. Vỏ bơm (Pump Casing)
- Chất liệu: Nhựa PP, PVDF hoặc thép không gỉ chống ăn mòn.
- Thiết kế kín hoàn toàn, không có gioăng trục nên không xảy ra rò rỉ hóa chất.
1.5. Cổng hút và cổng xả (Inlet & Outlet)
- Cổng hút: Được thiết kế sao cho chất lỏng vào bơm một cách hiệu quả mà không bị rò rỉ khí.
- Cổng xả: Kết nối với hệ thống đường ống để bơm hóa chất ra ngoài.
1.6. Trục bơm và ổ trục (Shaft & Bearings)
- Không có trục kim loại tiếp xúc trực tiếp, thay vào đó là hệ thống từ trường giúp bơm hoạt động mà không cần bôi trơn.
- Ổ trục làm bằng gốm hoặc carbon giúp giảm ma sát, tăng tuổi thọ và phù hợp với hóa chất ăn mòn.
2. Nguyên lý hoạt động
- Cấp nguồn điện DC 48V → Động cơ quay với tốc độ 2200 vòng/phút.
- Nam châm ngoài quay, truyền mô-men xoắn đến nam châm trong mà không cần trục kết nối trực tiếp.
- Cánh bơm quay, tạo lực ly tâm để hút chất lỏng vào và đẩy ra ngoài với lưu lượng 67L/phút.
- Hóa chất được bơm lên cao tối đa 8.5m theo áp lực của hệ thống.
3. Ưu điểm của thiết kế bơm dẫn động từ
✔ Không rò rỉ hóa chất, đảm bảo an toàn khi bơm axit, kiềm hoặc dung môi ăn mòn.
✔ Hoạt động êm ái, ít rung động và không cần bảo trì thường xuyên như bơm trục truyền thống.
✔ Tăng tuổi thọ, nhờ giảm ma sát cơ học và loại bỏ hiện tượng hao mòn trục.
✔ Chống chịu ăn mòn, nhờ vật liệu chống hóa chất như PVDF hoặc thép không gỉ SUS316.
Tính năng của bơm hóa chất TDM-400ERU-DC48 tốc độ quay 2200 vòng/phút đẩy cao 8.5m
Máy bơm hóa chất TDM-400ERU-DC48 là dòng bơm dẫn động từ, vận hành bằng nguồn DC 48V, có công suất 166W, tốc độ quay 2200 vòng/phút, lưu lượng 67L/phút, và khả năng đẩy cao 8.5m. Đây là loại bơm chuyên dụng để vận chuyển hóa chất có tính ăn mòn, axit, kiềm, hoặc dung môi công nghiệp.
1. Tính Năng Nổi Bật
✅ 1.1. Hiệu suất cao – Động cơ mạnh mẽ
- Sử dụng động cơ DC 48V tiết kiệm năng lượng, vận hành ổn định.
- Công suất 166W giúp đảm bảo bơm hoạt động mạnh mẽ và liên tục.
- Tốc độ quay 2200 vòng/phút giúp tăng hiệu quả bơm hóa chất mà vẫn giữ độ êm ái.
✅ 1.2. Lưu lượng lớn – Đáp ứng nhu cầu công nghiệp
- Lưu lượng tối đa 67L/phút, phù hợp với các hệ thống bơm hóa chất quy mô vừa và nhỏ.
- Đẩy cao 8.5m, thích hợp sử dụng trong các ứng dụng yêu cầu bơm hóa chất lên bồn chứa trên cao hoặc vận chuyển hóa chất trong đường ống.
✅ 1.3. Dẫn động từ – Không rò rỉ hóa chất
- Cơ chế dẫn động từ giúp loại bỏ nguy cơ rò rỉ hóa chất, an toàn khi vận hành.
- Không sử dụng phớt cơ khí (seal), hạn chế tối đa hao mòn và tăng độ bền cho máy.
- Bảo vệ tốt trong môi trường hóa chất ăn mòn, an toàn cho người sử dụng.
✅ 1.4. Chất liệu bền bỉ – Chống ăn mòn
- Vỏ bơm và các bộ phận tiếp xúc với hóa chất được làm bằng nhựa chịu hóa chất hoặc thép không gỉ (tùy từng phiên bản).
- Có khả năng chống chịu tốt với các loại hóa chất axit mạnh, kiềm, dung môi hữu cơ.
✅ 1.5. Thiết kế nhỏ gọn – Dễ lắp đặt
- Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt vào hệ thống bơm hóa chất công nghiệp hoặc dân dụng.
- Đầu hút và đầu xả có kích thước tiêu chuẩn, dễ kết nối với đường ống.
Hình ảnh mô tả thông tin Model bơm hóa chất điện áp 24v và 48v
Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-400ERU-DC48
Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v
Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
