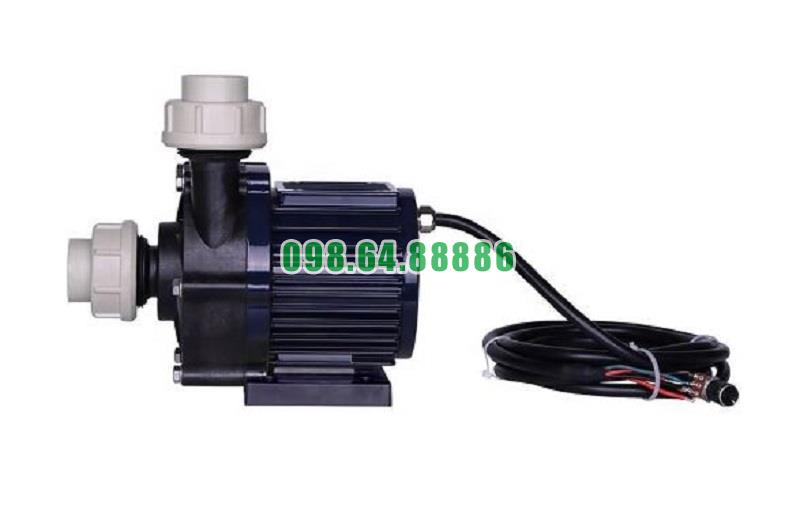

Cấu tạo và tính năng của máy bơm ly tâm dẫn động từ TDM-70ERU-DC24
1. Cấu tạo máy bơm TDM-70ERU-DC24
Máy bơm ly tâm TDM-70ERU-DC24 sử dụng công nghệ dẫn động từ (Magnetic Drive), giúp bơm hóa chất mà không có rò rỉ. Cấu tạo gồm các bộ phận chính sau:
1.1. Thân bơm (Pump Casing)
- Vật liệu: Làm từ PP (Polypropylene) hoặc PVDF (Polyvinylidene Fluoride) có khả năng chịu ăn mòn cao, phù hợp với hóa chất như axit, kiềm, dung môi hữu cơ.
- Thiết kế khép kín, giúp ngăn chặn rò rỉ hóa chất ra ngoài, bảo vệ môi trường và thiết bị xung quanh.
1.2. Cánh bơm (Impeller)
- Làm từ PVDF hoặc PTFE, chịu hóa chất mạnh.
- Kết nối với nam châm vĩnh cửu, quay bằng từ tính mà không cần trục cơ khí.
1.3. Bộ dẫn động từ (Magnetic Drive)
- Cấu tạo từ nam châm vĩnh cửu Neodymium, giúp truyền động lực mà không cần trục nối trực tiếp.
- Không sử dụng phớt cơ khí, giúp chống rò rỉ hoàn toàn.
1.4. Động cơ DC không chổi than (BLDC Motor)
- Điện áp: 24V, tiết kiệm điện và an toàn khi sử dụng.
- Công suất: 83W, đảm bảo lưu lượng 42L/phút.
- Tốc độ quay: 2800 vòng/phút, giúp bơm vận hành ổn định, áp suất đồng đều.
1.5. Trục bơm (Shaft)
- Làm từ gốm Ceramic hoặc thép không gỉ SS316, giúp bơm chịu được hóa chất mạnh, hạn chế mài mòn.
1.6. Hệ thống tản nhiệt (Cooling System)
- Thiết kế làm mát tốt, giúp động cơ không bị quá nhiệt khi vận hành liên tục.
1.7. Cổng kết nối đầu vào & đầu ra (Inlet & Outlet)
- Đường kính tiêu chuẩn, kết nối ren hoặc mặt bích giúp dễ dàng lắp đặt vào hệ thống bơm hóa chất.
2. Tính năng nổi bật của máy bơm TDM-70ERU-DC24
Máy bơm TDM-70ERU-DC24 có nhiều ưu điểm vượt trội trong quá trình vận hành:
✅ Không rò rỉ - An toàn tuyệt đối
- Nhờ công nghệ dẫn động từ, bơm không có trục truyền động trực tiếp, giúp ngăn chặn hoàn toàn tình trạng rò rỉ hóa chất độc hại.
✅ Vật liệu chống ăn mòn - Độ bền cao
- Thân bơm PP/PVDF, trục Ceramic/SS316, cánh bơm PTFE, giúp chống chịu các loại hóa chất mạnh như H₂SO₄, NaOH, HCl, dung môi hữu cơ.
✅ Động cơ DC24V – Tiết kiệm điện năng
- Tiêu thụ điện thấp, phù hợp với hệ thống dùng năng lượng mặt trời hoặc nguồn pin.
- Động cơ không chổi than (BLDC) giúp vận hành êm ái, ít bảo trì.
✅ Hiệu suất bơm cao - Lưu lượng ổn định
- Lưu lượng: 42 L/phút
- Tốc độ quay: 2800 vòng/phút, đảm bảo dòng chảy mạnh mẽ và ổn định.
✅ Thiết kế nhỏ gọn - Dễ lắp đặt
- Kích thước nhỏ, trọng lượng nhẹ, dễ lắp vào hệ thống bơm hóa chất trong không gian hạn chế.
✅ Ứng dụng đa dạng
- Công nghiệp hóa chất: Bơm axit, kiềm, dung môi hữu cơ.
- Xử lý nước & môi trường: Bơm hóa chất cho hệ thống lọc nước RO, thẩm thấu ngược.
- Ngành dược phẩm & y tế: Dùng trong sản xuất hóa chất, mỹ phẩm.
- Phòng thí nghiệm & nghiên cứu: Bơm hóa chất cho các thí nghiệm.
- Ứng dụng năng lượng mặt trời: Tích hợp với hệ thống DC24V để vận hành bằng năng lượng mặt trời.
Lỗi thường gặp của máy bơm ly tâm dẫn động từ TDM-70ERU-DC24
Bơm hóa chất TDM-70ERU-DC24 là dòng bơm ly tâm dẫn động từ (magnetic drive), hoạt động ổn định và bền bỉ. Tuy nhiên, trong quá trình sử dụng, có thể gặp một số lỗi phổ biến do lắp đặt không đúng, vận hành sai cách hoặc hao mòn linh kiện. Dưới đây là các lỗi thường gặp và cách xử lý:
1. Bơm không hoạt động
Nguyên nhân:
- Mất nguồn điện hoặc điện áp không đủ (DC24V không ổn định).
- Đấu nối sai cực âm/dương hoặc tiếp điểm bị lỏng.
- Động cơ bị quá tải hoặc cháy do nguồn cấp không đúng thông số.
- Nam châm dẫn động bị trượt, không truyền lực đến cánh bơm.
Cách khắc phục:
✔ Kiểm tra nguồn điện, đo điện áp đảm bảo đúng DC24V ± 5%.
✔ Kiểm tra cực âm/dương của dây điện trước khi đấu nối.
✔ Kiểm tra dây điện, công tắc, rơ le bảo vệ để phát hiện hỏng hóc.
✔ Nếu nam châm bị trượt, kiểm tra cánh bơm và nam châm có bị mòn hoặc lỏng không.
2. Lưu lượng bơm yếu hoặc không đạt yêu cầu
Nguyên nhân:
- Đường hút bị tắc hoặc có không khí bên trong.
- Cánh bơm bị mòn hoặc bám cặn hóa chất.
- Nam châm dẫn động bị yếu hoặc mất từ tính, làm giảm hiệu suất truyền lực.
- Chiều cao hút quá giới hạn, gây giảm lưu lượng.
Cách khắc phục:
✔ Kiểm tra đường ống hút, vệ sinh nếu có tắc nghẽn.
✔ Đảm bảo xả khí trước khi vận hành, tránh bọt khí làm giảm hiệu suất.
✔ Kiểm tra và vệ sinh cánh bơm, thay thế nếu bị mòn.
✔ Kiểm tra nam châm dẫn động, nếu mất từ tính cần thay thế.
✔ Đảm bảo bơm không hút quá độ sâu cho phép, tối ưu hóa vị trí lắp đặt.
3. Tiếng ồn lớn, rung lắc bất thường
Nguyên nhân:
- Không có chất lỏng trong buồng bơm (bơm chạy khô).
- Lắp đặt không chắc chắn, gây rung khi vận hành.
- Cánh bơm bị hỏng hoặc lệch trục.
- Nam châm dẫn động bị lỏng hoặc trục quay bị lệch tâm.
Cách khắc phục:
✔ Tuyệt đối không để bơm chạy khô, kiểm tra mực chất lỏng trước khi vận hành.
✔ Kiểm tra giá đỡ bơm, cố định chắc chắn để giảm rung lắc.
✔ Tháo kiểm tra cánh bơm, thay mới nếu bị hư hỏng hoặc lệch trục.
✔ Kiểm tra bộ nam châm dẫn động, đảm bảo lắp đúng vị trí.
4. Rò rỉ hóa chất
Nguyên nhân:
- Gioăng làm kín bị hỏng hoặc lắp không chặt.
- Đường ống nối không kín, bị rò rỉ tại các khớp nối.
- Vỏ bơm bị nứt do hóa chất ăn mòn hoặc va đập mạnh.
Cách khắc phục:
✔ Kiểm tra và thay thế gioăng làm kín nếu bị hao mòn.
✔ Siết chặt lại các khớp nối hoặc dùng keo chống rò rỉ chuyên dụng.
✔ Kiểm tra vỏ bơm, nếu có dấu hiệu hư hỏng cần thay mới để tránh rò rỉ hóa chất nguy hiểm.
5. Động cơ quá nóng
Nguyên nhân:
- Bơm chạy quá tải hoặc vận hành liên tục trong thời gian dài.
- Điện áp cung cấp không ổn định, gây tăng nhiệt động cơ.
- Thiếu thông gió xung quanh bơm, làm giảm khả năng tản nhiệt.
Cách khắc phục:
✔ Đảm bảo bơm không hoạt động quá công suất trong thời gian dài.
✔ Kiểm tra điện áp, đảm bảo không bị dao động mạnh.
✔ Cung cấp không gian thông thoáng, tránh đặt bơm trong môi trường nhiệt độ cao.
6. Nam châm dẫn động bị mất từ tính
Nguyên nhân:
- Hoạt động ở nhiệt độ quá cao trong thời gian dài.
- Tiếp xúc với hóa chất mạnh gây ăn mòn lớp bảo vệ nam châm.
- Va đập mạnh làm nam châm bị nứt hoặc hỏng.
Cách khắc phục:
✔ Hạn chế bơm chạy quá tải hoặc trong môi trường nhiệt độ cao.
✔ Kiểm tra nam châm định kỳ, thay mới nếu phát hiện bị yếu từ tính.
✔ Đảm bảo bơm không bị rung lắc mạnh, tránh hư hỏng vật lý.

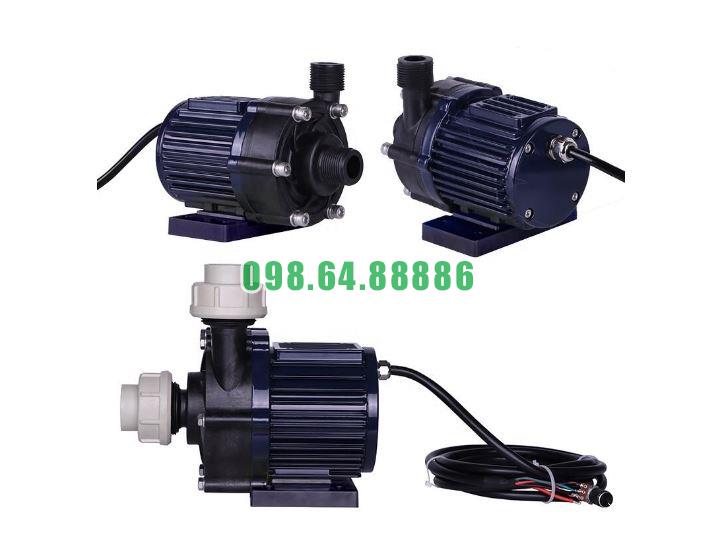

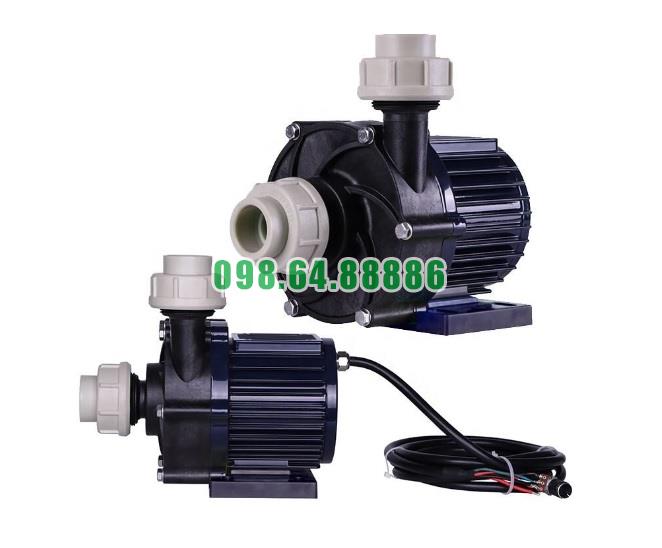

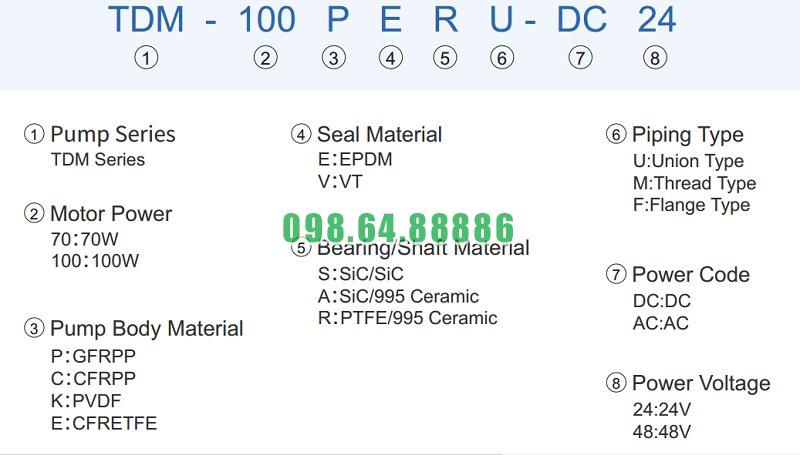

Hình ảnh mô tả thông tin Model bơm hóa chất điện áp 24v và 48v

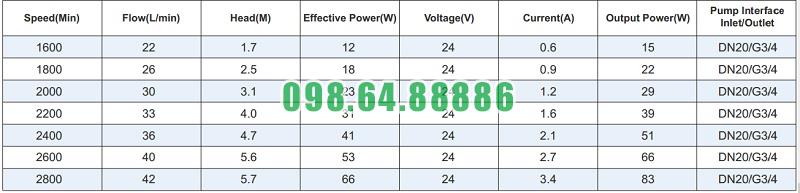

Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-70ERU-DC24

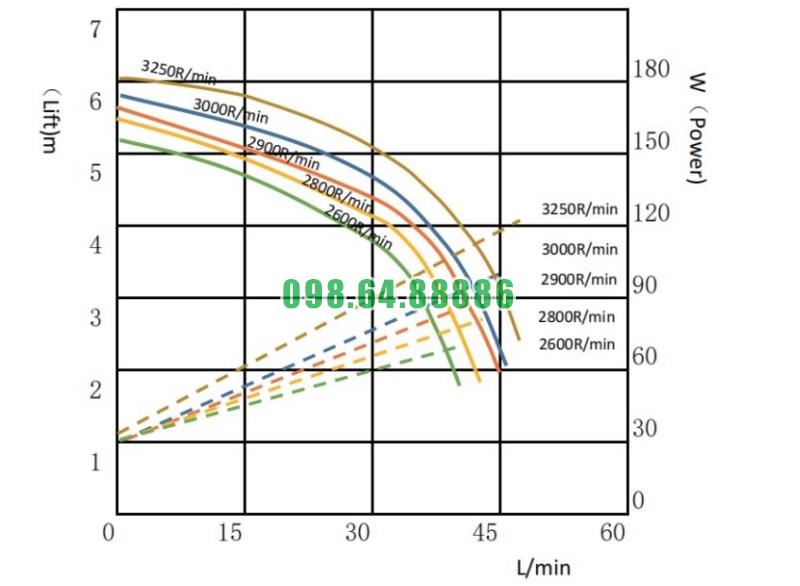

Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v

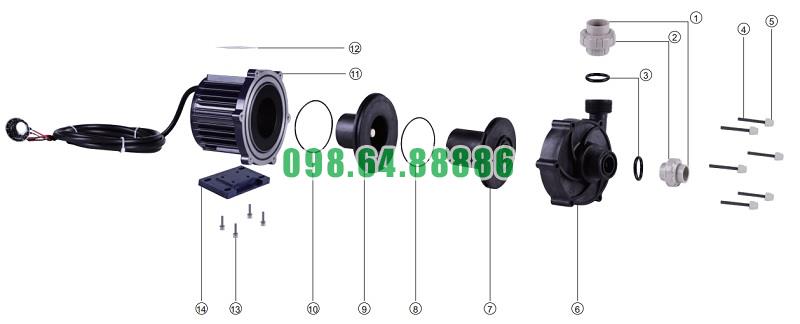

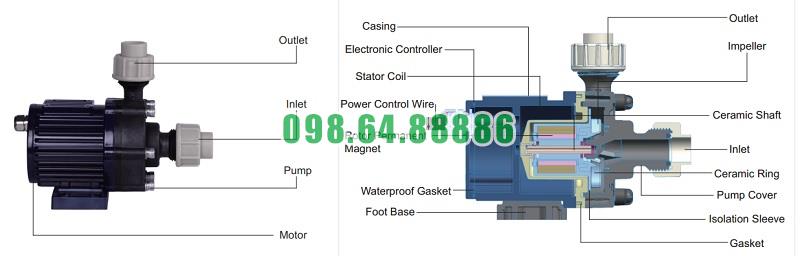

Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
