Máy bơm thùy 3RP-35 cánh khế là dòng bơm chuyển dịch tích cực sử dụng hai cánh khế quay ngược chiều nhau để hút và đẩy chất lỏng. Điểm nổi bật trong nguyên lý vận hành của máy là hai cánh khế chuyển động đồng bộ nhưng không tiếp xúc trực tiếp với nhau trong buồng bơm.
Với lưu lượng 15 m³/h, áp suất 0.6 MPa, tốc độ quay 750 vòng/phút, đường kính kết nối 51 mm và động cơ công suất 4 kW, cơ chế quay không tiếp xúc giúp Máy bơm thùy 3RP-35 vận chuyển chất lỏng ổn định, hạn chế ma sát và giảm mài mòn các bộ phận làm việc.
Bên trong Máy bơm thùy 3RP-35 có hai cánh khế được lắp trên hai trục riêng biệt. Khi động cơ hoạt động, một trục nhận chuyển động từ cụm truyền động, sau đó hệ thống bánh răng đồng bộ truyền lực sang trục còn lại.
Hai trục quay cùng tốc độ nhưng ngược chiều nhau. Nhờ đó, hai cánh khế liên tục tách ra tại cửa hút, di chuyển dọc theo buồng bơm rồi tiến sát nhau tại khu vực cửa xả.
Chuyển động này tạo nên chu trình hút, giữ và đẩy chất lỏng mà không cần hai cánh khế chạm trực tiếp vào nhau.
Hệ thống bánh răng đồng bộ giữ vai trò quyết định đối với nguyên lý chuyển động quay không tiếp xúc của Máy bơm thùy 3RP-35 cánh khế. Bộ bánh răng được lắp trong khoang truyền động, tách biệt với buồng chứa chất lỏng.
Khi bánh răng quay, vị trí tương đối giữa hai trục luôn được kiểm soát chính xác. Hai cánh khế có thể tiến rất gần nhau trong quá trình vận hành nhưng vẫn duy trì một khe hở kỹ thuật nhỏ.
Nhờ bánh răng đồng bộ, cánh khế không va đập, không chèn ép lẫn nhau và không tạo ra ma sát trực tiếp trong buồng bơm.
Hai cánh khế của Máy bơm thùy 3RP-35 được thiết kế với khoảng hở rất nhỏ giữa các bề mặt đối diện. Khoảng hở này đủ để các cánh không tiếp xúc nhưng vẫn hạn chế chất lỏng chảy ngược từ phía cửa xả về cửa hút.
Khe hở kỹ thuật phải được gia công và căn chỉnh chính xác. Nếu khe hở quá lớn, lượng chất lỏng lọt ngược sẽ tăng, làm giảm hiệu suất bơm. Nếu khe hở quá nhỏ, các cánh có thể va chạm khi trục bị lệch, nhiệt độ tăng hoặc xuất hiện tải trọng bất thường.
Vì vậy, độ chính xác cơ khí là yếu tố cốt lõi để duy trì nguyên lý quay không tiếp xúc.
Ngoài việc không chạm trực tiếp vào nhau, hai cánh khế còn được duy trì một khe hở nhất định với thành bên trong của buồng bơm. Cánh không quét sát hoặc cọ liên tục vào thân máy trong quá trình quay.
Thiết kế này giúp giảm lực ma sát giữa cánh khế và buồng bơm, đồng thời hạn chế phát nhiệt và mài mòn bề mặt. Nhờ đó, cánh bơm có thể vận hành ổn định trong thời gian dài nếu trục và ổ đỡ được giữ đúng tâm.
Tại phía cửa hút, hai cánh khế quay tách dần ra khỏi nhau. Khi khoảng trống giữa cánh và buồng bơm tăng lên, thể tích bên trong đầu bơm cũng tăng, tạo thành vùng áp suất thấp.
Sự chênh lệch áp suất đưa chất lỏng từ đường ống hút vào các khoang trống. Chất lỏng được giữ giữa bề mặt cánh khế và thành buồng bơm mà không cần cánh bơm cọ sát hoặc kéo trực tiếp lên nhau.
Chuyển động tách cánh diễn ra liên tục ở tốc độ 750 vòng/phút, tạo nên khả năng hút chất lỏng đều đặn.
Sau khi đi vào buồng bơm, chất lỏng được giữ trong các khoang hình thành giữa cánh khế và thành bơm. Khi cánh tiếp tục quay, những khoang này dịch chuyển dọc theo hai bên buồng bơm về phía cửa xả.
Chất lỏng không đi xuyên qua khu vực trung tâm giữa hai cánh. Thay vào đó, sản phẩm được đưa vòng theo biên ngoài của buồng bơm.
Cơ chế này giúp Máy bơm thùy 3RP-35 vận chuyển chất lỏng theo từng phần thể tích ổn định, đồng thời hạn chế tác động cơ học mạnh lên sản phẩm.
Khi cánh khế tiến đến khu vực cửa xả, các khoang chứa dần bị thu hẹp. Hai cánh tiến sát nhau làm chất lỏng bị ép ra khỏi buồng bơm và đi vào đường ống xả.
Do hai cánh không tiếp xúc trực tiếp, quá trình ép và đẩy chất lỏng được thực hiện bằng sự thay đổi thể tích của khoang bơm, không phải bằng sự va chạm giữa các cánh.
Chu trình hút và xả lặp lại liên tục, giúp Máy bơm thùy 3RP-35 tạo lưu lượng 15 m³/h trong điều kiện vận hành phù hợp.
Lợi ích trực tiếp của nguyên lý quay không tiếp xúc là giảm đáng kể ma sát trong buồng bơm. Hai cánh khế không cọ vào nhau và không quét sát thành bơm nên bề mặt làm việc ít bị mài mòn.
Lực cản cơ học giảm giúp động cơ 4 kW truyền phần lớn năng lượng vào quá trình dịch chuyển chất lỏng. Máy vận hành nhẹ hơn, hạn chế tăng nhiệt và giảm nguy cơ quá tải do cánh bơm bị ma sát trực tiếp.
Khi không xảy ra tiếp xúc trực tiếp, cánh khế và buồng bơm ít xuất hiện các vết xước, rỗ hoặc biến dạng do ma sát. Điều này giúp duy trì hình dạng chính xác của cánh và khe hở kỹ thuật trong thời gian dài.
Cánh khế ít mòn còn giúp hạn chế hiện tượng chất lỏng lọt ngược trong buồng bơm. Nhờ vậy, Máy bơm thùy 3RP-35 duy trì lưu lượng và hiệu suất ổn định hơn sau thời gian sử dụng.
Chuyển động quay không tiếp xúc giúp chất lỏng không bị ép qua các điểm ma sát mạnh giữa hai cánh bơm. Sản phẩm được giữ trong khoang thể tích và di chuyển tương đối nhẹ nhàng từ cửa hút đến cửa xả.
Nhờ lực cắt thấp, Máy bơm thùy 3RP-35 cánh khế phù hợp với nhũ tương, kem, nước sốt, siro, thực phẩm lỏng và các sản phẩm có cấu trúc nhạy cảm.
Đặc điểm này giúp hạn chế hiện tượng tách lớp, nghiền nát hạt mềm hoặc thay đổi độ sệt của chất bơm.
Mỗi cánh khế được lắp trên một trục riêng, tạo thành cấu trúc trục đôi. Hai trục giúp phân bổ lực cản của chất lỏng và giữ cánh bơm ở đúng vị trí khi quay.
Khi trục có độ cứng và độ đồng tâm tốt, khoảng hở giữa hai cánh được duy trì ổn định. Điều này ngăn cánh khế va chạm khi máy làm việc với chất lỏng đặc hoặc khi áp suất đầu xả tăng.
Cấu trúc trục đôi vì vậy là nền tảng quan trọng của nguyên lý chuyển động quay không tiếp xúc.
Ổ đỡ nâng đỡ hai trục và giữ chúng quay đúng tâm ở tốc độ 750 vòng/phút. Nếu ổ đỡ hoạt động tốt, trục không bị đảo, rung hoặc lệch khỏi vị trí thiết kế.
Khi ổ đỡ bị mòn hoặc xuất hiện độ rơ, cánh khế có thể thay đổi vị trí và tiến gần quá mức đến cánh còn lại hoặc thành buồng bơm. Điều này làm mất nguyên lý quay không tiếp xúc và có thể gây va chạm cơ khí.
Vì vậy, tình trạng ổ đỡ cần được kiểm tra định kỳ để duy trì chuyển động chính xác của cánh khế.
Phớt làm kín được bố trí tại vị trí trục đi qua thân bơm. Bộ phận này ngăn chất lỏng rò rỉ ra ngoài trong khi vẫn cho phép trục quay liên tục.
Trục quay ổn định giúp mặt phớt tiếp xúc đều, giảm rung và hạn chế mài mòn. Ngược lại, nếu cánh khế va chạm hoặc trục bị lệch, tải trọng bất thường có thể truyền đến phớt, gây nóng và rò rỉ.
Do đó, nguyên lý quay không tiếp xúc không chỉ bảo vệ cánh bơm mà còn giúp kéo dài tuổi thọ của phớt làm kín.
Tốc độ 750 vòng/phút giúp Máy bơm thùy 3RP-35 tạo chu trình hút đẩy liên tục mà không làm các bộ phận chuyển động quá nhanh. Tốc độ hợp lý giúp giảm rung, giảm phát nhiệt và hạn chế biến dạng do giãn nở nhiệt.
Khi tốc độ được duy trì ổn định, bánh răng đồng bộ có thể kiểm soát vị trí hai cánh chính xác hơn. Điều này hỗ trợ duy trì khe hở không tiếp xúc trong suốt quá trình vận hành.
Máy bơm thùy 3RP-35 có khả năng làm việc với áp suất 0.6 MPa. Khi áp suất đầu xả tăng, lực cản tác động lên cánh khế, trục và bánh răng cũng tăng theo.
Hệ thống trục đôi và bánh răng đồng bộ giúp giữ hai cánh đúng vị trí khi chịu tải. Tuy nhiên, áp suất không được vượt quá giới hạn cho phép vì tải quá lớn có thể làm trục biến dạng hoặc thay đổi khe hở giữa các cánh.
Không được đóng kín đường xả khi máy đang vận hành, vì áp suất tăng đột ngột có thể phá vỡ điều kiện chuyển động không tiếp xúc.
Để Máy bơm thùy 3RP-35 cánh khế duy trì nguyên lý quay không tiếp xúc, hệ thống cần được lắp đặt và bảo trì đúng kỹ thuật. Trục bơm phải thẳng, bánh răng được căn chỉnh chính xác và ổ đỡ không có độ rơ bất thường.
Buồng bơm cần được vệ sinh sau khi vận chuyển chất lỏng đặc, tránh cặn khô làm kẹt cánh. Máy cũng không nên chạy khi có vật rắn cứng mắc trong buồng bơm vì vật cản có thể đẩy cánh lệch khỏi vị trí.
Dầu bánh răng phải được kiểm tra và thay đúng chu kỳ để hệ thống đồng bộ vận hành êm, không tạo sai lệch giữa hai trục.
Người vận hành cần dừng máy để kiểm tra nếu xuất hiện tiếng kim loại va chạm, độ rung tăng, động cơ quá tải hoặc buồng bơm nóng bất thường. Đây có thể là dấu hiệu cánh khế đang tiếp xúc với nhau hoặc với thành bơm.
Các nguyên nhân thường liên quan đến ổ đỡ bị mòn, trục cong, bánh răng sai lệch, cặn bám trong buồng bơm hoặc vật lạ mắc giữa các cánh.
Việc xử lý sớm giúp bảo vệ cánh khế, phớt, trục và bánh răng khỏi hư hỏng nghiêm trọng.
Nguyên lý vận hành chuyển động quay không tiếp xúc của Máy bơm thùy 3RP-35 cánh khế dựa trên cặp cánh được lắp trên hai trục riêng và điều khiển bằng hệ thống bánh răng đồng bộ. Hai cánh quay ngược chiều, tạo khoang hút và đẩy chất lỏng nhưng luôn duy trì khe hở kỹ thuật, không va chạm trực tiếp với nhau hoặc với thành buồng bơm.
Cơ chế này giúp Máy bơm thùy 3RP-35 giảm ma sát, hạn chế mài mòn, giảm lực cắt và bảo vệ cấu trúc chất lỏng. Với lưu lượng 15 m³/h, áp suất 0.6 MPa, tốc độ quay 750 vòng/phút, kết nối 51 mm và động cơ 4 kW, máy có thể vận hành ổn định khi trục, bánh răng, ổ đỡ và khe hở cánh được duy trì đúng kỹ thuật.
Máy bơm thùy 3RP-35 sử dụng hai rotor dạng cánh khế quay đồng bộ trong buồng bơm. Điểm đặc trưng của thiết kế này là hai cánh khế không tiếp xúc trực tiếp với nhau và cũng không cọ sát vào thành buồng bơm trong điều kiện lắp đặt, căn chỉnh đúng kỹ thuật.
Chuyển động không tiếp xúc được duy trì nhờ hệ thống bánh răng đồng bộ đặt phía sau buồng bơm. Hệ thống này kiểm soát chính xác vị trí quay của từng rotor, giúp các cánh khế luôn giữ khoảng cách an toàn trong suốt quá trình hoạt động.
Nhờ thiết kế cánh khế đặc trưng, Máy bơm thùy 3RP-35 có thể vận hành ổn định ở tốc độ 750 vòng/phút, hạn chế ma sát cơ khí và giảm nguy cơ mài mòn trực tiếp giữa các chi tiết quay.
Hai rotor của Máy bơm thùy 3RP-35 được thiết kế với hình dạng ăn khớp theo chuyển động nhưng không chạm trực tiếp vào nhau. Giữa các bề mặt cánh khế luôn tồn tại một khe hở kỹ thuật nhỏ.
Khoảng hở này giúp rotor quay tự do mà không phát sinh va chạm. Đồng thời, khe hở được kiểm soát đủ nhỏ để hạn chế chất lỏng rò ngược từ vùng áp suất cao tại cửa xả về vùng áp suất thấp tại cửa hút.
Sự cân bằng giữa khả năng không tiếp xúc và khả năng hạn chế rò ngược là yếu tố quan trọng giúp Máy bơm thùy 3RP-35 duy trì hiệu suất thể tích ổn định.
Ngoài khoảng hở giữa hai rotor, cánh khế cũng không tiếp xúc trực tiếp với thành buồng bơm. Khoảng cách giữa rotor và thân bơm được gia công chính xác để tạo không gian quay ổn định.
Nhờ đó, cánh khế không cào xước bề mặt buồng bơm, giảm ma sát và hạn chế phát sinh mạt kim loại trong quá trình vận hành.
Hệ thống bánh răng đồng bộ có nhiệm vụ giữ hai rotor quay đúng thời điểm và đúng vị trí. Khi một rotor quay, bánh răng truyền chuyển động sang rotor còn lại với tỷ lệ chính xác, giúp hai cánh khế luôn phối hợp nhịp nhàng.
Nhờ bánh răng đồng bộ, các rotor không cần tiếp xúc với nhau để truyền lực. Đây là khác biệt quan trọng so với một số loại bơm bánh răng, trong đó các bánh bơm phải ăn khớp trực tiếp.
Nếu hai rotor quay sai pha, các cánh khế có thể va vào nhau và gây hư hỏng. Hệ thống bánh răng đồng bộ của Máy bơm thùy 3RP-35 giúp duy trì góc quay chính xác, từ đó ngăn hiện tượng va chạm trong buồng bơm.
Khi bánh răng, trục và ổ bi được bảo dưỡng tốt, chuyển động không tiếp xúc của cánh khế được duy trì ổn định trong thời gian dài.
Do hai cánh khế không cọ sát với nhau, bề mặt rotor ít bị mài mòn cơ học hơn. Thành buồng bơm cũng không phải chịu lực cào hoặc ma sát liên tục từ rotor.
Đặc điểm này giúp các chi tiết bên trong Máy bơm thùy 3RP-35 giữ được hình dạng và khe hở kỹ thuật lâu hơn, từ đó duy trì khả năng hút và đẩy chất lỏng ổn định.
Ma sát giữa các chi tiết quay là một trong những nguyên nhân làm nhiệt độ tăng. Thiết kế cánh khế không tiếp xúc giúp giảm lượng nhiệt sinh ra do ma sát cơ khí.
Điều này đặc biệt có ý nghĩa khi bơm các chất lỏng nhạy cảm với nhiệt như thực phẩm, mỹ phẩm, nhũ tương, kem, gel hoặc các sản phẩm dễ thay đổi độ nhớt khi nhiệt độ tăng.
Khi các cánh khế không va chạm, Máy bơm thùy 3RP-35 hạn chế được tiếng gõ và rung động phát sinh trong buồng bơm. Hai rotor quay đồng bộ tạo ra chuyển động đều, giúp dòng chất lỏng được vận chuyển liên tục.
Với tốc độ quay 750 vòng/phút, thiết kế không tiếp xúc giúp thiết bị hoạt động tương đối êm, giảm dao động truyền sang đường ống và các thiết bị lắp đặt xung quanh.
Nếu xuất hiện tiếng va đập bất thường, đây có thể là dấu hiệu bánh răng bị mòn, trục lệch, ổ bi hư hỏng hoặc có vật cứng lọt vào buồng bơm.
Do hai rotor không ăn khớp trực tiếp, chất lỏng không bị nghiền mạnh giữa các bề mặt cánh khế. Chất bơm được giữ trong các khoang giữa rotor với thành buồng bơm rồi đưa từ cửa hút đến cửa xả.
Cách vận chuyển này giúp hạn chế làm phá vỡ cấu trúc của chất lỏng, đặc biệt với các sản phẩm có độ sệt, nhũ tương hoặc chứa thành phần mềm.
Thiết kế cánh khế quay không tiếp xúc tạo ra dòng dịch chuyển tương đối nhẹ nhàng. Chất lỏng ít chịu lực cắt mạnh, nhờ đó giảm nguy cơ tạo bọt, phân tầng hoặc thay đổi độ đồng nhất.
Đây là ưu điểm nổi bật khi Máy bơm thùy 3RP-35 được sử dụng để bơm nước sốt, tương cà, mật đường, mạch nha, socola, kem, gel hoặc các sản phẩm có yêu cầu giữ nguyên cấu trúc.
Mỗi cánh khế khi quay sẽ tạo ra các khoang thể tích giữa rotor và thân bơm. Những khoang này liên tục hút, giữ và vận chuyển chất lỏng đến cửa xả.
Khi khoảng hở rotor được duy trì chính xác, lượng chất lỏng rò ngược được hạn chế, giúp Máy bơm thùy 3RP-35 đạt lưu lượng 15 m³/h trong điều kiện vận hành phù hợp.
Thiết kế không tiếp xúc vừa giúp rotor quay nhẹ, vừa bảo đảm các khoang vận chuyển được hình thành đều đặn theo từng vòng quay.
Bánh răng đồng bộ cần được kiểm tra và bôi trơn định kỳ. Nếu bánh răng bị mòn hoặc xuất hiện độ rơ lớn, hai rotor có thể sai lệch vị trí và làm giảm khoảng hở giữa các cánh khế.
Khi đó, nguy cơ rotor va chạm sẽ tăng, gây tiếng ồn, rung động và hư hỏng buồng bơm.
Ổ bi có nhiệm vụ giữ trục quay ổn định. Nếu ổ bi bị mòn, trục có thể rung hoặc lệch tâm, làm cánh khế tiến sát vào nhau hoặc chạm vào thành bơm.
Kiểm tra độ rơ của ổ bi và độ thẳng của trục giúp duy trì chuyển động không tiếp xúc của Máy bơm thùy 3RP-35.
Vật cứng hoặc hạt có kích thước lớn có thể mắc giữa hai rotor, làm cánh khế bị kẹt hoặc lệch vị trí. Chất bơm cần được kiểm soát tạp chất phù hợp với khe hở và cấu tạo thực tế của buồng bơm.
Máy bơm thùy 3RP-35 có áp suất làm việc 0.6 MPa. Nếu áp suất vượt giới hạn, lực tác động lên rotor và trục tăng lên, có thể làm biến dạng hoặc sai lệch vị trí của các chi tiết.
Duy trì đường xả thông thoáng và kiểm soát áp suất giúp bảo vệ khoảng hở không tiếp xúc giữa các cánh khế.
Thiết kế cánh khế đặc trưng giúp Máy bơm thùy 3RP-35 vận hành không tiếp xúc nhờ khoảng hở kỹ thuật chính xác và hệ thống bánh răng đồng bộ kiểm soát chuyển động của hai rotor. Hai cánh khế quay ngược chiều nhưng không va chạm với nhau, đồng thời không cọ sát trực tiếp vào thành buồng bơm.
Thiết kế này giúp giảm ma sát, hạn chế mài mòn, giảm nhiệt và tiếng ồn, đồng thời bảo vệ cấu trúc chất bơm. Với lưu lượng 15 m³/h, áp suất 0.6 MPa, tốc độ 750 vòng/phút, đường kính kết nối 51 mm và động cơ 4 kW, Máy bơm thùy 3RP-35 phát huy hiệu quả khi bánh răng, trục, ổ bi và khe hở rotor được duy trì đúng kỹ thuật.

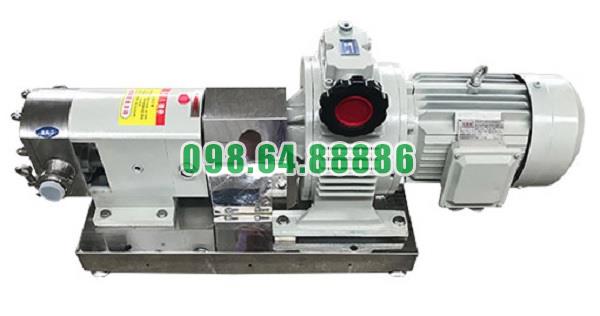

Máy bơm thùy 3RP-35 công suất 4kw lưu lượng 15 m3/h áp suất 0.6 MPa
