Bơm dầu truyền nhiệt RY80-50-200 có kết cấu ly tâm chuyên dùng cho hệ thống tuần hoàn dầu nóng. Các bộ phận chính được bố trí theo hướng bảo đảm độ ổn định cơ khí, khả năng chịu nhiệt và thuận tiện cho bảo dưỡng trong môi trường công nghiệp.
Thân bơm là bộ phận chứa dòng dầu và chịu áp trong quá trình vận hành. Cửa hút được bố trí theo hướng trục, còn cửa xả bố trí theo hướng tâm và phương thẳng đứng.
Cách bố trí này giúp dầu đi trực tiếp vào tâm bánh công tác, sau đó được tăng năng lượng và đẩy ra cửa xả.
Nắp bơm liên kết với thân bơm và tạo thành khoang làm việc kín. Đây cũng là khu vực bố trí bộ làm kín quanh trục.
Kết cấu nắp bơm cho phép tháo rời khi cần kiểm tra bánh công tác, bộ chèn làm kín hoặc các chi tiết bên trong.
Bánh công tác là chi tiết chính tạo lực ly tâm cho dòng dầu.
Khi động cơ quay, bánh công tác nhận mô-men qua trục bơm và truyền năng lượng cho dầu. Dầu từ tâm bánh công tác được đẩy ra phía ngoài, tạo lưu lượng và cột áp cho hệ thống.
Bánh công tác được cố định trên trục bằng đai ốc hãm.
Trục bơm kết nối bánh công tác với hệ thống truyền động. Đây là chi tiết truyền mô-men trực tiếp từ động cơ đến bánh công tác.
Trục, bánh công tác và đai ốc hãm tạo thành cụm rôto của RY80-50-200. Độ thẳng và độ đồng tâm của trục ảnh hưởng trực tiếp đến độ rung, vòng bi và bộ làm kín.
Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Cụm ổ trục giúp trục duy trì chuyển động ổn định khi bơm làm việc ở tốc độ 2.900 vòng/phút. Các chi tiết liên quan còn có nắp chặn ổ trục, vòng dầu, phớt dầu và hệ thống bôi trơn.
Việc bôi trơn đúng yêu cầu giúp giảm ma sát và hạn chế nhiệt phát sinh tại ổ bi.
Bơm sử dụng bộ chèn làm kín kết hợp phớt dầu cao su chịu nhiệt.
Bộ chèn bố trí quanh trục tại khu vực nắp bơm, giúp hạn chế dầu nóng rò rỉ ra ngoài. Phớt dầu hỗ trợ giữ chất bôi trơn trong khu vực ổ trục và bảo vệ cụm vòng bi.
Đây là bộ phận cần được theo dõi thường xuyên khi bơm làm việc với dầu nhiệt độ cao.
Dòng RY sử dụng kết cấu đỡ một phía, gồm giá đỡ và gối đỡ trung tâm.
Cụm này tạo liên kết chắc chắn giữa phần bơm và thân ổ trục, giúp duy trì vị trí của rôto và tăng độ ổn định cơ học trong quá trình vận hành.
RY80-50-200 được nối với động cơ bằng khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ sang trục bơm, đồng thời hỗ trợ hấp thụ một phần rung động và sai lệch nhỏ của hệ truyền động.
Tuy nhiên, bơm và động cơ vẫn phải được căn chỉnh đồng tâm chính xác trước khi vận hành.
Bơm và động cơ được lắp trên cùng một bệ máy. Bệ giúp cố định toàn bộ cụm thiết bị và tạo nền tảng cho việc căn chỉnh trục.
Khi lắp đặt công nghiệp, bệ phải được cân bằng và cố định chắc chắn lên móng để hạn chế rung động trong quá trình chạy.
Một đặc điểm quan trọng trong cấu tạo của bơm dầu truyền nhiệt RY80-50-200 dùng trong công nghiệp là cơ chế tản nhiệt tự nhiên.
Thiết kế này giúp hạn chế nhiệt từ thân bơm truyền sang cụm ổ trục, đồng thời giảm nhu cầu sử dụng hệ thống làm mát bằng nước phụ trợ.
Cấu tạo chi tiết của bơm dầu truyền nhiệt RY80-50-200 dùng trong công nghiệp gồm thân bơm, nắp bơm, bánh công tác, trục, hai bộ vòng bi, bộ làm kín, giá đỡ, khớp nối và bệ máy.
Các bộ phận được bố trí theo kết cấu bơm ly tâm chuyên dụng cho dầu nóng, giúp RY80-50-200 duy trì độ ổn định cơ khí, khả năng truyền động và độ kín cần thiết trong các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp

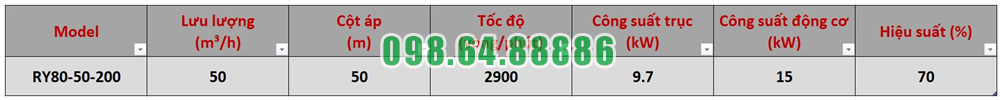

Bơm dầu truyền nhiệt RY80-50-200 là lựa chọn hàng đầu cho hệ thống tuần hoàn dầu nhờ khả năng duy trì dòng dầu tải nhiệt ổn định, đáp ứng tốt yêu cầu làm việc liên tục và phù hợp với các hệ thống gia nhiệt công nghiệp. Với thông số lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, model này phù hợp với nhiều hệ thống tuần hoàn dầu nóng có yêu cầu lưu lượng và áp lực tương đối lớn.
Điểm mạnh của RY80-50-200 là khả năng cung cấp lưu lượng 50 m³/h tại điểm vận hành đang xét.
Lưu lượng này giúp dầu tải nhiệt được đưa liên tục từ thiết bị gia nhiệt đến các thiết bị sử dụng nhiệt rồi quay trở lại nguồn gia nhiệt. Dòng tuần hoàn ổn định giúp quá trình truyền nhiệt diễn ra đều và hạn chế tình trạng gián đoạn dòng dầu trong hệ thống.
Trong một hệ thống tuần hoàn dầu, dòng chảy phải đi qua đường ống, van, co nối và các thiết bị trao đổi nhiệt. Những bộ phận này đều tạo ra trở lực.
RY80-50-200 đạt cột áp 50 m tại lưu lượng 50 m³/h, giúp dầu tải nhiệt có đủ năng lượng để lưu thông qua toàn bộ vòng tuần hoàn.
Đây là yếu tố quan trọng giúp bơm phù hợp với các hệ thống có đường ống tương đối dài hoặc nhiều thiết bị sử dụng nhiệt.
Động cơ 15 kW cung cấp mô-men cho bơm hoạt động ở tốc độ khoảng 2.900 vòng/phút.
Nguồn truyền động này giúp bánh công tác duy trì khả năng tạo lưu lượng và cột áp cần thiết. Trong hệ thống tuần hoàn dầu hoạt động liên tục, tốc độ ổn định của động cơ góp phần giữ dòng dầu ít biến động hơn.
Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Theo tài liệu, nhiệt độ môi chất làm việc không vượt quá 350°C.
Đặc điểm này giúp RY80-50-200 phù hợp với các hệ thống tuần hoàn dầu tải nhiệt trong dây chuyền gia nhiệt, sấy, hóa chất, nhựa đường và nhiều ứng dụng công nghiệp khác.
Một lợi thế đáng chú ý của RY80-50-200 là cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Thiết kế này giúp giảm nhu cầu bố trí thêm đường nước làm mát và thiết bị phụ trợ quanh bơm. Nhờ đó, cụm bơm gọn hơn, thuận tiện cho lắp đặt và bảo dưỡng trong hệ thống tuần hoàn dầu.
Bơm sử dụng cụm thân ổ trục chứa hai bộ vòng bi để đỡ và định vị rôto.
Khi ổ bi được bôi trơn đúng yêu cầu và bơm – động cơ được căn chỉnh đồng tâm, trục có thể duy trì chuyển động ổn định ở tốc độ cao. Điều này đặc biệt quan trọng đối với hệ thống tuần hoàn dầu cần bơm hoạt động trong thời gian dài.
RY80-50-200 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt.
Cụm làm kín giúp hạn chế dầu tải nhiệt rò theo trục và bảo vệ khu vực ổ trục phía sau. Đây là yếu tố quan trọng khi bơm thường xuyên làm việc với môi chất nóng.
Bơm dầu truyền nhiệt RY80-50-200 là lựa chọn hàng đầu cho hệ thống tuần hoàn dầu khi yêu cầu vận hành phù hợp với điểm làm việc 50 m³/h và 50 m cột áp.
Model này có thể được bố trí trong các hệ thống tuần hoàn dầu phục vụ:
Bơm dầu truyền nhiệt RY80-50-200 là lựa chọn hàng đầu cho hệ thống tuần hoàn dầu nhờ sự kết hợp giữa lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, cùng thiết kế chuyên dụng cho môi chất nhiệt độ cao.
Khả năng tuần hoàn ổn định, cơ chế tản nhiệt tự nhiên, kết cấu ổ trục chắc chắn và hệ thống làm kín phù hợp giúp RY80-50-200 đáp ứng tốt yêu cầu của các hệ thống dầu tải nhiệt công nghiệp cần vận hành liên tục và ổn định

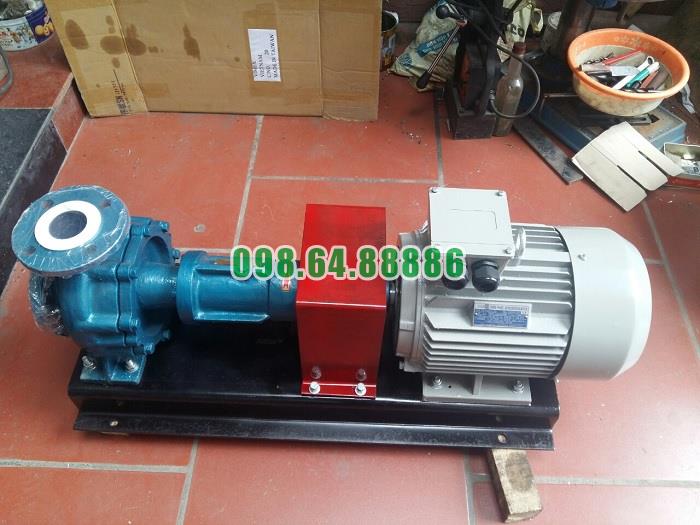

Bơm dầu nóng trục ngang RY80-50-200 Lưu lượng 50 m3/h, cột áp 50 m, công suất 15 kW
