Thiết kế bảo vệ động cơ cho bơm dầu truyền nhiệt RY80-50-250A
Động cơ kéo bơm dầu truyền nhiệt RY80-50-250A phải làm việc ổn định trong điều kiện tải thay đổi, nhiệt độ khu vực bơm cao và hệ thống có thể vận hành liên tục trong thời gian dài. Thiết kế bảo vệ động cơ không chỉ dừng ở việc lắp aptomat và rơ le quá tải. Hệ thống phải đồng thời kiểm soát quá dòng, mất pha, lệch pha, sụt áp, quá áp, kẹt bơm, nhiệt độ cuộn dây, nhiệt độ ổ bi và các điều kiện làm việc có thể khiến dầu truyền nhiệt bị quá nhiệt.
Mục tiêu của mạch bảo vệ là ngắt động cơ trước khi cuộn dây bị hư hỏng, đồng thời ngăn bơm tiếp tục chạy khi không còn đủ điều kiện tuần hoàn dầu. Bảo vệ cũng phải phân biệt được sự cố ngắn mạch cần cắt tức thời với tình trạng quá tải có thể cho phép động cơ dừng theo thời gian trễ phù hợp.
Xác định điều kiện làm việc của động cơ
Công suất và dòng định mức
Công suất động cơ phải được chọn theo công suất trục cần thiết của bơm tại điểm làm việc thực tế, có xét đến hiệu suất bơm, hiệu suất khớp nối và dự phòng vận hành. Không nên chọn động cơ chỉ theo công suất ghi trên thân bơm nếu chưa kiểm tra lưu lượng, cột áp, tốc độ quay và độ nhớt của dầu truyền nhiệt.
Dòng định mức trên nhãn động cơ là cơ sở để cài đặt rơ le quá tải, bảo vệ điện tử và thiết bị khởi động. Giá trị cài đặt không được lấy theo dòng ước tính hoặc theo công suất danh nghĩa của bơm. Khi điện áp nguồn, phương thức đấu dây hoặc cấp hiệu suất động cơ thay đổi, dòng định mức cũng có thể thay đổi.
Đặc tính tải của bơm ly tâm
Bơm RY80-50-250A thường có tải mô-men thay đổi theo tốc độ và điều kiện thủy lực. Khi đường ống bị tắc, van đẩy đóng sai trạng thái, dầu quá nhớt hoặc bánh công tác bị cọ sát, dòng điện động cơ có thể tăng. Ngược lại, khi bơm chạy không tải hoặc thiếu dầu, dòng điện chưa chắc tăng ngay nhưng cụm phớt, ổ bi và các bề mặt ma sát có thể bị quá nhiệt.
Vì vậy, bảo vệ động cơ phải kết hợp giữa giám sát điện và giám sát điều kiện công nghệ. Chỉ dùng rơ le quá dòng sẽ không phát hiện được mọi tình huống nguy hiểm của bơm dầu nhiệt.
Nhiệt độ môi trường quanh động cơ
Động cơ đặt gần bơm dầu nhiệt thường chịu ảnh hưởng của bức xạ nhiệt từ thân bơm, đường ống và van. Nếu nhiệt độ không khí quanh động cơ cao, khả năng tản nhiệt của vỏ động cơ giảm, khiến nhiệt độ cuộn dây tăng dù dòng điện vẫn nằm trong giới hạn.
Khu vực động cơ cần có khoảng hở thông gió, tấm chắn bức xạ hoặc lớp cách nhiệt phù hợp giữa nguồn nhiệt và động cơ. Không được che kín cửa hút gió của động cơ để bảo vệ khỏi dầu nóng, vì cách này làm giảm lưu lượng làm mát và có thể gây quá nhiệt nhanh hơn.
Bảo vệ ngắn mạch và cách ly nguồn
Aptomat bảo vệ đầu vào
Mạch cấp nguồn cho động cơ cần có thiết bị bảo vệ ngắn mạch với khả năng cắt phù hợp dòng ngắn mạch dự kiến tại tủ điện. Aptomat phải bảo vệ được dây dẫn, thiết bị khởi động và động cơ khi xảy ra chạm chập giữa các pha hoặc chạm pha với đất.
Đặc tính tác động của aptomat phải phối hợp với dòng khởi động của động cơ. Nếu chọn ngưỡng từ quá thấp, thiết bị có thể tác động nhầm trong quá trình khởi động. Nếu chọn quá cao, aptomat không bảo vệ hiệu quả khi xảy ra sự cố nghiêm trọng phía sau nó.
Aptomat không thay thế cho rơ le quá tải. Aptomat chủ yếu xử lý dòng sự cố lớn trong thời gian ngắn, còn rơ le quá tải bảo vệ động cơ trước tình trạng dòng tăng kéo dài do quá tải cơ hoặc điều kiện vận hành bất thường.
Thiết bị đóng cắt và cô lập
Tủ điều khiển cần có thiết bị cô lập nguồn để nhân viên bảo trì có thể ngắt hoàn toàn nguồn điện của động cơ và mạch điều khiển. Thiết bị cô lập phải có vị trí rõ ràng, có thể khóa ở trạng thái ngắt và được bố trí gần khu vực thiết bị khi điều kiện lắp đặt cho phép.
Do bơm dầu nhiệt có thể giữ nhiệt và áp suất sau khi dừng, việc ngắt nguồn điện phải đi kèm quy trình cô lập năng lượng nhiệt, áp suất và dòng dầu. Không được xem động cơ đã dừng là toàn bộ thiết bị đã ở trạng thái an toàn.
Bảo vệ quá tải và kẹt bơm
Rơ le quá tải
Rơ le quá tải được lắp trong mạch động lực để giám sát dòng điện của động cơ. Khi bơm bị kẹt, ổ bi hỏng, trục lệch, dầu quá nhớt hoặc lưu lượng vượt điều kiện thiết kế, dòng điện tăng và rơ le phải tác động sau thời gian trễ phù hợp.
Dải chỉnh của rơ le cần bao phủ dòng định mức thực tế của động cơ. Giá trị cài đặt phải dựa trên nhãn động cơ và điều kiện lắp đặt, không nên tùy tiện tăng cao để tránh hiện tượng nhảy bảo vệ trong quá trình vận hành.
Sau khi rơ le quá tải tác động, không nên reset liên tục để ép bơm chạy lại. Cần xác định nguyên nhân tăng dòng bằng cách kiểm tra điện áp, tình trạng van, độ tự do của trục, ổ bi, khớp nối và điều kiện lưu thông dầu.
Phát hiện kẹt cơ khí
Kẹt bơm có thể xảy ra khi dầu bị đóng cặn, vật lạ đi vào buồng bơm, bánh công tác cọ vào thân hoặc ổ bi bị hư hỏng. Trạng thái này thường làm dòng điện tăng mạnh trong thời gian ngắn. Mạch bảo vệ cần có khả năng cắt nhanh khi dòng vượt ngưỡng sự cố, đồng thời không cho phép khởi động lại tự động nhiều lần.
Đối với động cơ công suất lớn hoặc hệ thống yêu cầu độ tin cậy cao, có thể dùng rơ le bảo vệ động cơ điện tử có chức năng ghi nhận dòng khởi động, dòng kẹt rô-to và thời gian tác động. Thông tin này giúp phân biệt lỗi do tải cơ với lỗi do nguồn điện.
Bảo vệ mất pha và lệch pha
Ngăn động cơ chạy hai pha
Mất một pha khi động cơ đang chạy làm dòng điện ở hai pha còn lại tăng, gây nóng nhanh cuộn dây và làm mô-men giảm. Động cơ vẫn có thể tiếp tục quay trong thời gian ngắn nên người vận hành dễ không nhận biết sự cố nếu chỉ nghe tiếng máy.
Rơ le bảo vệ mất pha hoặc bộ bảo vệ động cơ điện tử phải được lắp để phát hiện mất pha ở phía nguồn và phía tải. Khi mất pha, mạch phải ngắt contactor động cơ và tạo tín hiệu cảnh báo. Không nên chỉ dựa vào cầu chì từng pha vì cầu chì không cung cấp đầy đủ chức năng giám sát mất pha trong mọi chế độ.
Hạn chế tác động của lệch pha
Lệch điện áp giữa các pha tạo ra sự mất cân bằng dòng điện lớn hơn mức mất cân bằng điện áp. Tình trạng này làm nhiệt độ cuộn dây tăng và giảm tuổi thọ cách điện. Nguyên nhân có thể đến từ tiếp điểm cháy, đầu cáp lỏng, nguồn cấp không ổn định hoặc tải phân bố không đều.
Bộ bảo vệ nên có ngưỡng cảnh báo và ngưỡng cắt đối với mất cân bằng pha. Các đầu nối trong tủ điện và hộp cực động cơ cần được kiểm tra lực siết, dấu hiệu phát nhiệt và sự đổi màu của vật liệu cách điện.
Bảo vệ điện áp và thứ tự pha
Sụt áp và quá áp
Sụt áp kéo dài làm động cơ phải tăng dòng để duy trì mô-men, từ đó phát nhiệt và có thể làm rơ le quá tải tác động. Quá áp làm tăng ứng suất cách điện và có thể gây tổn hao bất thường. Bộ bảo vệ điện áp cần giám sát điện áp thực tế trước khi cho phép khởi động và trong suốt thời gian động cơ chạy.
Khi điện áp ra ngoài dải cho phép, mạch điều khiển phải ngăn khởi động hoặc dừng động cơ theo thời gian trễ thích hợp. Thời gian trễ giúp tránh cắt nhầm do dao động ngắn của lưới điện nhưng không được dài đến mức động cơ phải chịu quá nhiệt.
Thứ tự pha và chiều quay
Bơm ly tâm RY80-50-250A phải quay đúng chiều thiết kế. Đảo thứ tự pha làm động cơ quay ngược, khiến bơm không tạo được lưu lượng đúng và có thể gây bất thường tại phớt, khớp nối hoặc hệ thống đường ống.
Rơ le giám sát thứ tự pha nên được dùng trong mạch điều khiển, đặc biệt khi nguồn điện có khả năng đấu nối lại sau bảo trì. Sau mọi lần thay đổi cáp hoặc tủ điện, cần kiểm tra chiều quay theo quy trình an toàn trước khi đưa bơm vào vận hành liên tục.
Bảo vệ nhiệt cho động cơ và ổ bi
Cảm biến nhiệt trong cuộn dây
Động cơ làm việc cạnh nguồn nhiệt cần được trang bị cảm biến nhiệt nhúng trong cuộn dây nếu cấu hình động cơ cho phép. Cảm biến có thể là loại điện trở nhiệt hoặc bộ cảm biến chuyên dụng, được nối về rơ le nhiệt hoặc bộ điều khiển.
Mạch bảo vệ nên có hai mức tác động. Mức cảnh báo cho phép người vận hành phát hiện xu hướng nhiệt độ tăng. Mức cắt sẽ ngắt động cơ khi nhiệt độ vượt giới hạn an toàn của cấp cách điện và điều kiện vận hành.
Bảo vệ nhiệt cuộn dây không thay thế cho bảo vệ quá tải. Dòng điện có thể tăng trước khi nhiệt độ cảm biến đạt ngưỡng, trong khi nhiệt độ có thể tiếp tục tăng sau khi động cơ đã ngắt do quán tính nhiệt. Hai chức năng cần được sử dụng bổ sung cho nhau.
Giám sát nhiệt độ ổ bi
Ổ bi của động cơ và ổ đỡ liên quan đến cụm bơm có thể tăng nhiệt do thiếu chất bôi trơn, lắp lệch, quá tải hướng kính hoặc khớp nối sai đồng tâm. Nhiệt độ ổ bi tăng thường đi kèm rung và tiếng ồn, nhưng không phải lúc nào cũng làm dòng động cơ tăng ngay.
Cảm biến nhiệt tại ổ bi giúp phát hiện sớm tình trạng này. Khi nhiệt độ tăng vượt mức cảnh báo, cần kiểm tra tải cơ, bôi trơn, căn chỉnh và tình trạng ổ bi trước khi sự cố lan sang trục hoặc phớt.
Liên động giữa động cơ và hệ thống dầu nhiệt
Liên động mức dầu trong bình giãn nở
Bình giãn nở của hệ thống dầu nhiệt có nhiệm vụ bù giãn nở thể tích và duy trì điều kiện phù hợp cho mạch tuần hoàn. Nếu mức dầu quá thấp, bơm có thể hút khí, làm lưu lượng giảm và khiến phớt, ổ bi hoặc thân bơm làm việc không ổn định.
Công tắc mức thấp hoặc cảm biến mức phải được đưa vào mạch cho phép chạy của động cơ. Khi mức dầu xuống dưới giới hạn an toàn, động cơ cần dừng hoặc không cho khởi động, tùy cấu trúc hệ thống. Mạch phải có chống rung tiếp điểm để tránh đóng cắt liên tục khi mức dầu dao động.
Liên động áp suất hút và áp suất đẩy
Áp suất hút quá thấp có thể cho thấy thiếu dầu, tắc lọc, van hút chưa mở hoặc dầu có độ nhớt quá cao. Áp suất đẩy thấp trong khi động cơ vẫn chạy có thể là dấu hiệu bơm quay sai chiều, thiếu dầu, bánh công tác hỏng hoặc đường ống bị hở.
Công tắc áp suất hoặc cảm biến áp suất nên được dùng để tạo cảnh báo và điều kiện dừng bơm. Ngưỡng cài đặt phải được xác định từ trạng thái vận hành thực tế, tránh đặt quá sát giá trị bình thường khiến hệ thống dừng giả do dao động ngắn.
Liên động với gia nhiệt
Bơm phải được ưu tiên chạy trước hoặc đồng thời theo trình tự an toàn trước khi gia nhiệt dầu. Nguồn gia nhiệt không được duy trì khi không có lưu lượng tuần hoàn xác nhận. Nếu bộ gia nhiệt tiếp tục hoạt động khi bơm dừng, dầu tại vùng gia nhiệt có thể bị quá nhiệt, phân hủy và làm tăng áp suất trong hệ thống.
Mạch điều khiển nên có tín hiệu xác nhận bơm đã chạy, xác nhận áp suất hoặc lưu lượng đạt mức tối thiểu rồi mới cho phép gia nhiệt. Khi bơm dừng do quá tải, mất pha, quá nhiệt hoặc lỗi mức dầu, bộ gia nhiệt phải ngắt theo liên động độc lập, không phụ thuộc vào thao tác thủ công của người vận hành.
Thiết kế mạch điều khiển và khởi động
Khởi động trực tiếp
Khởi động trực tiếp có cấu tạo đơn giản nhưng tạo dòng khởi động lớn. Phương án này chỉ phù hợp khi công suất động cơ, khả năng chịu tải của lưới điện và yêu cầu sụt áp cho phép. Mạch phải có contactor, rơ le quá tải, bảo vệ ngắn mạch và tiếp điểm phản hồi trạng thái.
Nút dừng khẩn, tín hiệu lỗi và các điều kiện liên động phải có quyền ngắt mạch điều khiển contactor. Không nên nối tắt các tiếp điểm bảo vệ để duy trì vận hành tạm thời, vì lỗi tạm thời có thể chuyển thành hư hỏng động cơ hoặc sự cố dầu nóng.
Khởi động mềm hoặc biến tần
Khởi động mềm giúp giảm dòng khởi động và hạn chế rung cơ học khi động cơ kéo bơm. Biến tần cho phép điều chỉnh tốc độ và lưu lượng, nhưng phải được cài đặt phù hợp với động cơ và đặc tính của bơm. Tốc độ quá thấp có thể làm giảm khả năng tuần hoàn, còn tốc độ quá cao làm tăng tải thủy lực và công suất trục.
Khi dùng biến tần, cần bảo đảm động cơ được làm mát đủ ở tốc độ thấp. Nếu quạt làm mát gắn đồng trục quay chậm theo động cơ, khả năng tản nhiệt giảm. Có thể cần quạt cưỡng bức hoặc giới hạn dải tốc độ để tránh quá nhiệt.
Bố trí tủ điện và dây dẫn bảo vệ
Tủ điện điều khiển động cơ phải được đặt cách xa vùng có dầu nóng, hơi dầu và bức xạ nhiệt trực tiếp. Cáp động lực cần đi riêng với cáp cảm biến để giảm nhiễu tín hiệu nhiệt độ, áp suất và mức dầu. Đầu cáp vào động cơ phải có cấp bảo vệ phù hợp, được siết kín và tránh tạo đường dẫn dầu vào hộp cực.
Dây tiếp địa của động cơ, bệ bơm, tủ điện và đường ống kim loại phải được kiểm tra liên tục về tính thông mạch. Tiếp địa không chỉ bảo vệ con người khi có chạm vỏ mà còn giúp thiết bị bảo vệ phát hiện và cắt sự cố nhanh hơn.
Các tín hiệu lỗi quan trọng nên được lưu trên bộ điều khiển hoặc rơ le bảo vệ, gồm quá tải, mất pha, quá nhiệt, mức dầu thấp, áp suất thấp và lỗi liên động gia nhiệt. Việc ghi nhận nguyên nhân dừng giúp tránh reset mù và hỗ trợ xác định nguyên nhân gốc.
Nguyên tắc cài đặt và kiểm tra bảo vệ
Thông số bảo vệ phải được lập thành hồ sơ riêng cho động cơ RY80-50-250A, gồm dòng định mức, điện áp, tần số, phương thức khởi động, cấp cách điện, cấp bảo vệ vỏ, ngưỡng quá tải, ngưỡng mất pha, giới hạn nhiệt độ và các điều kiện liên động. Mỗi thay đổi về động cơ, bơm, dầu hoặc đường ống đều phải được xem xét lại thông số.
Trước khi đưa hệ thống vào vận hành, cần kiểm tra tác động của bảo vệ bằng phương pháp an toàn, xác nhận chiều quay, kiểm tra dòng từng pha, kiểm tra tín hiệu cảm biến và thử trình tự mất lưu lượng. Trong vận hành định kỳ, cần so sánh dòng điện, nhiệt độ và rung với giá trị ban đầu. Xu hướng tăng dần quan trọng hơn một giá trị đơn lẻ, vì nó có thể cho thấy bơm hoặc động cơ đang xuống cấp.
Thiết kế bảo vệ động cơ cho bơm dầu truyền nhiệt RY80-50-250A đạt yêu cầu khi bảo vệ được cả phần điện, phần cơ và điều kiện công nghệ. Rơ le quá tải bảo vệ cuộn dây trước dòng tăng kéo dài, bảo vệ mất pha và điện áp ngăn động cơ làm việc trong nguồn bất thường, cảm biến nhiệt kiểm soát quá nhiệt, còn các liên động mức dầu, áp suất và lưu lượng ngăn bơm tiếp tục chạy khi hệ thống không đủ điều kiện tuần hoàn. Sự phối hợp đồng bộ giữa các chức năng này là cơ sở để động cơ vận hành ổn định và hạn chế sự cố lan sang bơm, dầu truyền nhiệt và thiết bị gia nhiệt
Ứng dụng Bơm dầu truyền nhiệt RY80-50-250A trong dây chuyền sấy công nghiệp
Bơm dầu truyền nhiệt RY80-50-250A được ứng dụng trong dây chuyền sấy công nghiệp để duy trì dòng dầu nóng tuần hoàn giữa bộ gia nhiệt và cụm trao đổi nhiệt. Bơm không trực tiếp làm khô sản phẩm mà giữ vai trò vận chuyển dầu truyền nhiệt với lưu lượng ổn định, giúp thiết bị sấy nhận nhiệt liên tục trong suốt quá trình vận hành.
Trong dây chuyền sấy, yêu cầu quan trọng không chỉ là tạo ra nhiệt độ cao mà còn phải phân phối nhiệt đồng đều và kiểm soát được tốc độ gia nhiệt. RY80-50-250A hỗ trợ trực tiếp cho yêu cầu này bằng cách duy trì tuần hoàn dầu trong mạch kín, hạn chế tình trạng nhiệt tập trung tại một khu vực hoặc suy giảm khi sản phẩm cần sấy liên tục.
Đưa dầu nóng từ bộ gia nhiệt đến thiết bị sấy
Dầu truyền nhiệt sau khi được làm nóng tại lò dầu hoặc bộ gia nhiệt sẽ được bơm RY80-50-250A đưa qua đường ống đến các bộ phận trao đổi nhiệt của máy sấy. Tùy cấu tạo dây chuyền, dầu có thể đi qua dàn ống, áo gia nhiệt, tấm gia nhiệt hoặc cụm calorifier để truyền nhiệt cho không khí sấy.
Bơm tạo lực đẩy cần thiết để dầu vượt qua trở lực của đường ống, van, co nối và các bề mặt trao đổi nhiệt. Khi lưu lượng được duy trì phù hợp, lượng nhiệt cấp vào buồng sấy có tính ổn định hơn. Không khí trong buồng sấy được gia nhiệt đều, sau đó tiếp xúc với nguyên liệu để tách ẩm theo yêu cầu của quy trình.
Duy trì nhiệt độ ổn định trong buồng sấy
Nhiệt độ buồng sấy có thể biến động nếu dầu nóng được cấp không đều. RY80-50-250A giúp hạn chế hiện tượng này bằng cách duy trì dòng dầu liên tục qua cụm trao đổi nhiệt. Dầu không bị dừng lâu tại một vị trí, nhờ đó bề mặt gia nhiệt có điều kiện nhận nhiệt và truyền nhiệt đều hơn.
Đối với các sản phẩm nhạy cảm với nhiệt, sự ổn định này có ý nghĩa rõ rệt. Nhiệt độ quá cao có thể làm biến màu, biến dạng hoặc ảnh hưởng đến cấu trúc sản phẩm. Ngược lại, nhiệt độ quá thấp khiến thời gian sấy kéo dài và độ ẩm sau sấy không đạt yêu cầu. Việc sử dụng bơm phù hợp giúp hệ thống phản hồi tốt hơn khi cần điều chỉnh nhiệt độ sấy.
Cấp nhiệt đồng đều cho các vùng sấy
Nhiều máy sấy công nghiệp được chia thành nhiều vùng nhiệt để kiểm soát quá trình sấy theo từng giai đoạn. Vùng đầu có thể cần nhiệt lượng lớn để làm nóng nguyên liệu và tách ẩm ban đầu. Các vùng sau cần mức nhiệt phù hợp hơn để hoàn thiện độ khô mà không làm ảnh hưởng đến chất lượng sản phẩm.
Trong cấu hình này, RY80-50-250A có thể đảm nhiệm việc tuần hoàn dầu qua một hoặc nhiều nhánh gia nhiệt theo thiết kế của hệ thống. Dòng dầu ổn định giúp các vùng sấy nhận nhiệt nhất quán hơn. Khi kết hợp với van điều tiết và cảm biến nhiệt độ, người vận hành có thể phân bổ nhiệt theo từng vùng thay vì gia nhiệt đồng loạt thiếu kiểm soát.
Phù hợp với dây chuyền sấy cần nhiệt độ cao
Một số sản phẩm cần sấy ở nhiệt độ cao hoặc cần duy trì nhiệt lâu để đạt độ ẩm mục tiêu. Trong những trường hợp này, dầu truyền nhiệt là môi chất phù hợp vì có thể truyền nhiệt trong trạng thái lỏng ở dải nhiệt độ cao. RY80-50-250A được dùng để duy trì dòng dầu nóng trong hệ thống, thay cho việc đưa trực tiếp hơi nước hoặc khí nóng đến mọi vị trí gia nhiệt.
Cách bố trí này giúp dây chuyền chủ động hơn trong việc tạo và phân phối nhiệt. Bộ gia nhiệt tập trung làm nóng dầu, còn bơm đưa dầu đến từng cụm trao đổi nhiệt. Thiết bị sấy có thể được bố trí cách xa nguồn nhiệt mà vẫn nhận nhiệt thông qua mạng đường ống tuần hoàn.
Hỗ trợ sấy liên tục với công suất lớn
Dây chuyền sấy liên tục cần duy trì nhiệt trong thời gian dài để sản phẩm đi qua buồng sấy theo tốc độ ổn định. Nếu hệ thống dầu bị gián đoạn, nhiệt độ buồng sấy có thể giảm nhanh, làm ảnh hưởng đến độ ẩm của sản phẩm ở đầu ra. RY80-50-250A giúp giữ mạch dầu hoạt động liên tục, qua đó hỗ trợ thiết bị sấy duy trì điều kiện làm việc trong suốt ca sản xuất.
Ứng dụng này phù hợp với các hệ thống sấy băng tải, sấy thùng quay, sấy dạng hầm, sấy khay nhiều tầng và các thiết bị có cụm trao đổi nhiệt gián tiếp. Với sấy gián tiếp, dầu nóng không tiếp xúc với sản phẩm mà truyền nhiệt qua thành ống hoặc bề mặt kim loại. Cách làm này giúp hạn chế nguy cơ dầu làm ảnh hưởng đến nguyên liệu.
Giảm chênh lệch độ ẩm giữa các mẻ sản phẩm
Trong sản xuất, cùng một thời gian sấy nhưng sản phẩm có thể đạt độ khô khác nhau nếu nhiệt lượng cấp vào không ổn định. Dòng dầu do RY80-50-250A duy trì giúp thiết bị sấy nhận nguồn nhiệt nhất quán hơn giữa các mẻ. Điều này hỗ trợ giảm chênh lệch về độ ẩm, màu sắc và trạng thái vật liệu sau sấy.
Với dây chuyền có yêu cầu kiểm soát độ ẩm nghiêm ngặt, bơm cần được kết hợp với cảm biến nhiệt độ ở đường cấp, đường hồi và trong buồng sấy. Dữ liệu từ các vị trí này giúp xác định dầu có đang tuần hoàn đúng, bộ trao đổi nhiệt có làm việc hiệu quả và nhiệt độ thực tế có bám theo thông số cài đặt hay không.
Tăng hiệu quả trao đổi nhiệt của máy sấy
Hiệu quả trao đổi nhiệt phụ thuộc vào nhiều yếu tố, trong đó có lưu lượng và tốc độ chuyển động của dầu qua bề mặt gia nhiệt. RY80-50-250A giúp tạo dòng chảy phù hợp để dầu tiếp xúc liên tục với bề mặt trao đổi nhiệt. Khi dòng dầu không bị yếu hoặc ngắt quãng, khả năng truyền nhiệt của cụm gia nhiệt được duy trì tốt hơn.
Dòng tuần hoàn ổn định cũng giúp dầu nhanh chóng quay về bộ gia nhiệt sau khi truyền nhiệt. Chu trình cấp nhiệt và hồi dầu diễn ra liên tục, làm giảm thời gian chờ giữa các lần bổ sung nhiệt. Nhờ đó, hệ thống sấy có thể đạt nhiệt độ vận hành và duy trì nhiệt độ đó với mức điều chỉnh hợp lý hơn.
Hỗ trợ tiết kiệm năng lượng trong quá trình sấy
Khi nhiệt được phân phối đều, hệ thống không phải liên tục tăng công suất để bù cho vùng thiếu nhiệt. RY80-50-250A góp phần giúp bộ gia nhiệt làm việc theo nhu cầu thực tế của dây chuyền thay vì vận hành ở mức cao trong thời gian dài. Hiệu quả tiết kiệm năng lượng phụ thuộc vào thiết kế cách nhiệt, tình trạng dầu, chế độ điều khiển và mức tải của máy sấy, nhưng dòng tuần hoàn ổn định là điều kiện quan trọng để hạn chế thất thoát nhiệt.
Việc kiểm soát tốt dòng dầu cũng giúp giảm thời gian sấy do nguyên liệu được nhận đủ nhiệt theo thiết lập. Khi thời gian sấy được rút ngắn mà vẫn đạt độ ẩm yêu cầu, năng suất của dây chuyền có thể được cải thiện và chi phí vận hành trên mỗi đơn vị sản phẩm được kiểm soát tốt hơn.
Hỗ trợ bảo vệ chất lượng dầu truyền nhiệt
Dầu truyền nhiệt cần được lưu chuyển đều để hạn chế thời gian lưu tại vùng có nhiệt độ cao. RY80-50-250A giúp dầu liên tục rời khỏi khu vực gia nhiệt và đi qua cụm trao đổi nhiệt. Điều này hỗ trợ giảm nguy cơ dầu bị quá nhiệt cục bộ, tạo cặn hoặc suy giảm chất lượng do tuần hoàn không đủ.
Dầu sạch và ổn định giúp bề mặt trao đổi nhiệt ít bị bám cặn hơn. Khi đường ống và dàn gia nhiệt được duy trì sạch, nhiệt truyền vào không khí sấy hiệu quả hơn. Vì vậy, ứng dụng bơm đúng cách không chỉ tác động đến lưu lượng mà còn liên quan đến độ bền của toàn bộ mạch dầu trong dây chuyền.
Tích hợp với hệ thống điều khiển của dây chuyền sấy
RY80-50-250A có thể được đưa vào hệ thống điều khiển cùng với động cơ, van, cảm biến nhiệt độ và cảm biến áp suất. Tủ điều khiển có thể giám sát tình trạng bơm, nhiệt độ dầu cấp, nhiệt độ dầu hồi và điều kiện làm việc của máy sấy. Khi phát hiện nhiệt độ tăng bất thường, áp suất không phù hợp hoặc dòng dầu suy giảm, hệ thống có thể phát tín hiệu cảnh báo để người vận hành xử lý.
Trong dây chuyền có yêu cầu điều chỉnh công suất theo tải, việc kết hợp bơm với cơ chế điều khiển phù hợp giúp lượng nhiệt cấp vào bám sát nhu cầu thực tế. Tuy nhiên, hiệu quả của cấu hình này phụ thuộc vào việc lựa chọn đúng công suất bơm, thiết kế đường ống, vị trí cảm biến và phương án bảo vệ khi thiếu dầu.
Vị trí của bơm trong quy trình vận hành
Trong một dây chuyền sấy dùng dầu truyền nhiệt, RY80-50-250A thường nằm trên tuyến tuần hoàn giữa nguồn gia nhiệt và thiết bị trao đổi nhiệt. Dầu được làm nóng, đi qua bơm, đến cụm gia nhiệt của máy sấy, truyền nhiệt cho không khí hoặc bề mặt sấy rồi quay về bộ gia nhiệt. Chu trình này lặp lại trong toàn bộ thời gian sản xuất.
Để bơm hoạt động ổn định, hệ thống cần bảo đảm dầu đúng chủng loại, đường ống không bị tắc, các mối nối không rò rỉ và bơm không chạy trong tình trạng thiếu dầu. Việc kiểm tra phớt, ổ bi, khớp nối, động cơ và nhiệt độ vận hành giúp phát hiện sớm các dấu hiệu bất thường trước khi ảnh hưởng đến quá trình sấy.
Hiệu quả ứng dụng trong dây chuyền sấy
Ứng dụng chính của Bơm dầu truyền nhiệt RY80-50-250A trong dây chuyền sấy công nghiệp là duy trì tuần hoàn dầu nóng với lưu lượng ổn định, giúp thiết bị sấy nhận nhiệt đều và liên tục. Bơm hỗ trợ kiểm soát nhiệt độ buồng sấy, giảm chênh lệch độ ẩm, nâng cao hiệu quả trao đổi nhiệt và duy trì hoạt động của dây chuyền trong thời gian dài.
Khi được lựa chọn theo đúng yêu cầu của máy sấy và lắp đặt phù hợp với mạch dầu, RY80-50-250A trở thành bộ phận quan trọng trong hệ thống gia nhiệt gián tiếp. Hiệu quả cuối cùng thể hiện ở khả năng duy trì nhiệt ổn định từ đầu vào đến đầu ra, qua đó giúp quá trình sấy diễn ra đều, ít gián đoạn và phù hợp hơn với yêu cầu sản xuất công nghiệp

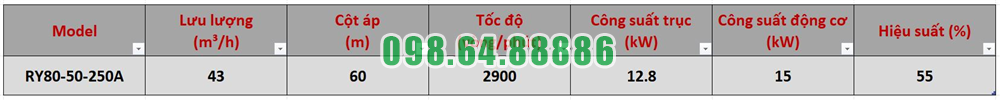

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

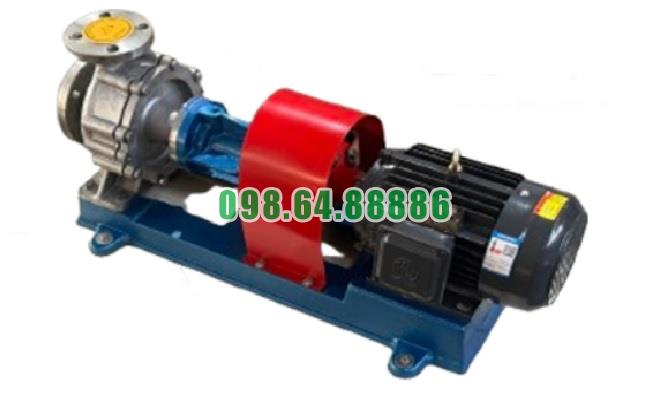

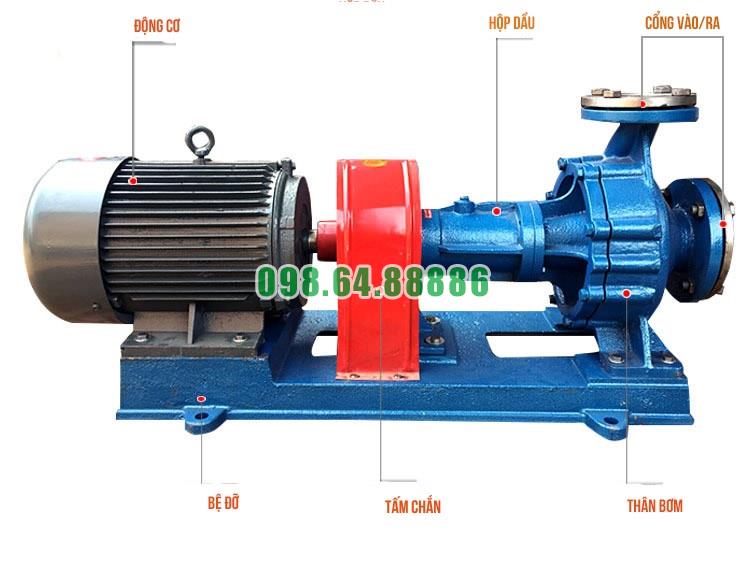

Hình ảnh thực tế bơm dầu truyền nhiệt RY
