Bơm dầu gia nhiệt RY100-65-200 công suất 22 kW, lưu lượng 100 m3/h, cột áp 50 m

Nguyên tắc hoạt động của Bơm dầu truyền nhiệt RY100-65-200

Bơm dầu truyền nhiệt RY100-65-200 hoạt động theo nguyên lý bơm ly tâm. Động cơ truyền chuyển động qua khớp nối đến trục bơm, làm bánh công tác quay và tạo năng lượng cho dầu truyền nhiệt.

Dầu đi vào cửa hút

Dầu truyền nhiệt được đưa vào bơm qua cửa hút theo hướng trục. Từ đây, dầu đi vào vùng tâm của bánh công tác.

Bánh công tác truyền năng lượng cho dầu

Khi bánh công tác quay ở khoảng 2.900 vòng/phút, dầu được đẩy từ tâm ra phía ngoài. Quá trình này làm tăng vận tốc và năng lượng của dòng dầu.

Dầu được dẫn ra cửa xả

Sau khi rời bánh công tác, dầu đi vào thân bơm và được dẫn tới cửa xả theo hướng tâm. Tại đây, dòng dầu có đủ áp lực để tiếp tục di chuyển qua đường ống và các thiết bị trong hệ thống.

Hình thành vòng tuần hoàn liên tục

Dầu nóng sau khi ra khỏi bơm sẽ đi đến thiết bị sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay trở lại đường hút của bơm để tiếp tục chu trình.

Tại điểm làm việc đang xét, Bơm dầu truyền nhiệt RY100-65-200 có thể đạt:

• Lưu lượng: 100 m³/h
• Cột áp: 50 m
• Tốc độ quay: 2.900 vòng/phút
• Công suất động cơ: 22 kW

Nguyên tắc hoạt động của Bơm dầu truyền nhiệt RY100-65-200 là sử dụng bánh công tác quay để hút dầu vào tâm bơm, truyền năng lượng cho dầu và đẩy dầu ra cửa xả.

Nhờ nguyên lý ly tâm này, bơm có thể duy trì dòng dầu nóng tuần hoàn liên tục trong hệ thống gia nhiệt công nghiệp.

Gợi ý các hệ thống nên sử dụng Bơm dầu truyền nhiệt RY100-65-200

Bơm dầu truyền nhiệt RY100-65-200 phù hợp với các hệ thống tuần hoàn dầu nóng có nhu cầu khoảng 100 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và động cơ 22 kW. Model này thích hợp cho các hệ thống gia nhiệt công nghiệp cần vận hành liên tục và ổn định.

Hệ thống lò dầu tải nhiệt

Đây là ứng dụng điển hình của RY100-65-200. Bơm tuần hoàn dầu nóng từ lò gia nhiệt đến thiết bị sử dụng nhiệt rồi đưa dầu trở lại lò.

Hệ thống gia nhiệt bồn chứa

Bơm phù hợp với các bồn có áo gia nhiệt hoặc coil dầu nóng, giúp duy trì nhiệt độ ổn định cho nguyên liệu trong bồn.

Hệ thống cấp nhiệt cho thiết bị phản ứng

RY100-65-200 có thể dùng để tuần hoàn dầu nóng qua áo gia nhiệt của thiết bị phản ứng trong các dây chuyền hóa chất, dược phẩm hoặc vật liệu.

Hệ thống bộ trao đổi nhiệt

Bơm thích hợp với các hệ thống cần đưa dầu truyền nhiệt qua bộ trao đổi nhiệt để truyền nhiệt sang một môi chất khác.

Hệ thống gia nhiệt trong ngành nhựa và cao su

Model này phù hợp với các hệ thống cấp dầu nóng cho máy ép, khuôn gia nhiệt và các thiết bị cần duy trì nhiệt độ ổn định.

Hệ thống sấy công nghiệp

RY100-65-200 có thể sử dụng trong hệ thống dầu tải nhiệt phục vụ thiết bị sấy, đặc biệt trong chế biến gỗ và các dây chuyền cần gia nhiệt gián tiếp.

Hệ thống gia nhiệt trung tâm

Với lưu lượng tương đối lớn, bơm phù hợp với hệ thống trung tâm cấp dầu nóng cho nhiều thiết bị cùng lúc, miễn là tổng lưu lượng và cột áp phù hợp với đặc tính bơm.

Bơm dầu truyền nhiệt RY100-65-200 phù hợp với hệ thống lò dầu tải nhiệt, bồn gia nhiệt, thiết bị phản ứng, bộ trao đổi nhiệt, máy ép, khuôn gia nhiệt, thiết bị sấy và các hệ thống gia nhiệt trung tâm. Model này đặc biệt phù hợp khi hệ thống cần tuần hoàn dầu nóng liên tục với lưu lượng khoảng 100 m³/h và cột áp khoảng 50 m.

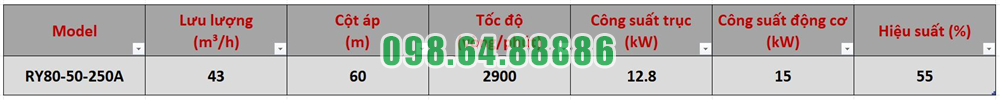

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

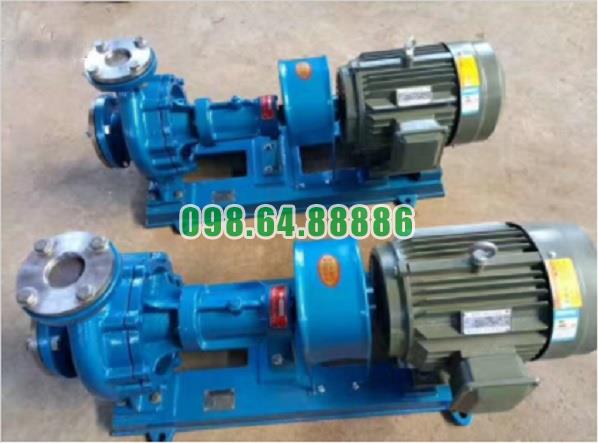

Hình ảnh thực tế bơm dầu truyền nhiệt RY
