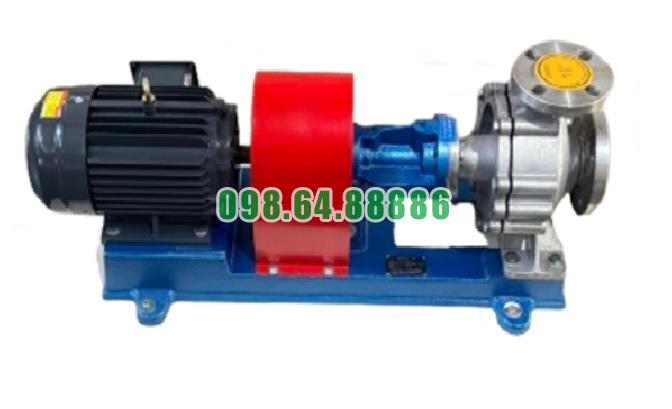

Bơm dầu truyền nhiệt RY20-20-125 lưu lượng 1.5 m3/h, công suất 0.75 kW

Nguyên lý tản nhiệt tự nhiên qua thân gối đỡ của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 làm việc với dầu tải nhiệt có nhiệt độ cao nên việc hạn chế nhiệt truyền đến ổ bi và cụm truyền động rất quan trọng. Một đặc điểm đáng chú ý của dòng bơm này là sử dụng cơ chế tản nhiệt tự nhiên qua thân gối đỡ, thay cho việc phụ thuộc vào hệ thống nước làm mát riêng.

Nguyên lý này dựa trên quá trình dẫn nhiệt từ khu vực nóng của bơm ra thân gối đỡ, sau đó nhiệt được giải phóng ra môi trường xung quanh bằng đối lưu tự nhiên và bức xạ nhiệt.

Nhiệt từ thân bơm truyền dần về cụm gối đỡ

Khi RY20-20-125 vận chuyển dầu nóng, thân bơm và khu vực gần bánh công tác tiếp xúc trực tiếp với môi chất nên có nhiệt độ cao.

Một phần nhiệt lượng truyền theo các chi tiết kim loại như:

Thân bơm → nắp bơm → trục và giá đỡ → thân gối đỡ

Trong quá trình này, khoảng cách kết cấu giữa buồng bơm nóng và cụm ổ bi tạo điều kiện để nhiệt được phân tán dần trước khi tác động đến ổ bi.

Thân gối đỡ đóng vai trò khu vực phân tán nhiệt

Thân gối đỡ không chỉ có nhiệm vụ chứa và định vị ổ bi mà còn tham gia vào quá trình giải phóng nhiệt.

Nhiệt truyền đến thân gối đỡ được phân bố trên bề mặt kim loại. Diện tích bề mặt tiếp xúc với không khí giúp nhiệt tiếp tục thoát ra môi trường thay vì tập trung hoàn toàn tại ổ bi.

Tản nhiệt bằng dẫn nhiệt qua kết cấu kim loại

Bước đầu tiên của nguyên lý tản nhiệt tự nhiên qua thân gối đỡ của Bơm dầu truyền nhiệt RY20-20-125 là dẫn nhiệt.

Kim loại có khả năng dẫn nhiệt nên nhiệt từ khu vực gần thân bơm sẽ truyền dọc theo các chi tiết kết cấu về phía có nhiệt độ thấp hơn.

Nhiệt được phân bố thay vì tập trung

Nếu nhiệt lượng tập trung quá nhiều tại một vị trí gần ổ bi, nhiệt độ ổ bi có thể tăng nhanh. Kết cấu thân gối đỡ giúp phân bố nhiệt ra một vùng bề mặt rộng hơn.

Nhờ đó, nhiệt lượng có điều kiện truyền tiếp ra không khí xung quanh.

Đối lưu tự nhiên giúp làm mát thân gối đỡ

Sau khi nhiệt truyền đến bề mặt ngoài của thân gối đỡ, không khí xung quanh tiếp nhận nhiệt.

Không khí tiếp xúc với bề mặt nóng sẽ nóng lên, khối lượng riêng giảm và di chuyển lên trên. Không khí mát hơn từ khu vực xung quanh tiếp tục đi vào thay thế.

Quá trình này diễn ra liên tục mà không cần quạt hoặc bơm nước làm mát.

Chu trình đối lưu diễn ra liên tục

Có thể hình dung quá trình tản nhiệt như sau:

Thân gối đỡ nóng → làm nóng lớp không khí tiếp xúc → không khí nóng đi lên → không khí mát đi vào → tiếp tục nhận nhiệt

Nhờ chu trình đối lưu tự nhiên, thân gối đỡ liên tục truyền một phần nhiệt lượng ra môi trường trong suốt thời gian RY20-20-125 vận hành.

Bức xạ nhiệt hỗ trợ giải phóng nhiệt ra môi trường

Ngoài đối lưu tự nhiên, bề mặt nóng của thân gối đỡ còn giải phóng một phần nhiệt bằng bức xạ.

Khi nhiệt độ thân gối đỡ cao hơn nhiệt độ môi trường, năng lượng nhiệt được phát ra từ bề mặt kim loại. Cơ chế này hoạt động đồng thời với quá trình đối lưu không khí.

Như vậy, khả năng tản nhiệt của thân gối đỡ RY20-20-125 chủ yếu hình thành từ sự kết hợp:

Dẫn nhiệt trong kim loại + đối lưu tự nhiên với không khí + bức xạ nhiệt ra môi trường

Khoảng cách giữa thân bơm và ổ bi giúp giảm truyền nhiệt trực tiếp

Một điểm quan trọng trong thiết kế tản nhiệt của RY20-20-125 là không để cụm ổ bi nằm quá gần vùng dầu nóng.

Kết cấu giá đỡ và thân ổ trục tạo một khoảng truyền nhiệt nhất định giữa thân bơm với ổ bi.

Nhiệt suy giảm dần trên đường truyền

Nhiệt lượng phải đi qua nhiều chi tiết và liên tục được giải phóng ra môi trường trước khi đến cụm ổ bi. Vì vậy, nhiệt độ tại ổ bi có thể thấp hơn đáng kể so với nhiệt độ của dầu bên trong buồng bơm.

Đây chính là nguyên lý quan trọng giúp RY20-20-125 có thể vận hành với dầu nóng mà không cần đưa nước làm mát trực tiếp vào cụm gối đỡ.

Tản nhiệt tự nhiên giúp bảo vệ ổ bi

Ổ bi của bơm hoạt động liên tục khi trục quay ở 2.800 vòng/phút. Nếu nhiệt từ dầu nóng truyền trực tiếp và tích tụ tại ổ bi, dầu hoặc mỡ bôi trơn có thể bị ảnh hưởng, đồng thời độ bền của ổ bi giảm.

Thân gối đỡ thực hiện nhiệm vụ trung gian giúp nhiệt được giải phóng trước khi tích tụ quá nhiều tại cụm ổ bi.

Hạn chế nhiệt độ ổ bi tăng quá cao

Khi thân gối đỡ được thông thoáng và tản nhiệt tốt, lượng nhiệt truyền đến ổ bi được kiểm soát tốt hơn.

Điều này giúp ổ bi duy trì điều kiện làm việc ổn định, hạn chế tình trạng tăng nhiệt bất thường khi bơm vận hành liên tục.

Không cần hệ thống nước làm mát riêng

Ưu điểm nổi bật của nguyên lý tản nhiệt tự nhiên qua thân gối đỡ RY20-20-125 là giảm sự phụ thuộc vào nước làm mát.

Ở các thiết kế sử dụng làm mát bằng nước, cần thêm đường cấp nước, đường hồi, van và các kết nối phụ trợ. Với cơ chế tản nhiệt tự nhiên, nhiệt được thoát trực tiếp qua kết cấu bơm và không khí xung quanh.

Kết cấu hệ thống đơn giản hơn

Không cần bố trí mạch nước làm mát riêng giúp cụm bơm gọn hơn và giảm số lượng thiết bị phụ trợ.

Đồng thời cũng loại bỏ các vấn đề liên quan đến tắc đường nước, thiếu nước làm mát hoặc rò rỉ tại hệ thống cấp nước.

Điều kiện để thân gối đỡ tản nhiệt tốt

Tản nhiệt tự nhiên phụ thuộc trực tiếp vào khả năng trao đổi nhiệt giữa thân gối đỡ và không khí.

Vì vậy, khu vực xung quanh RY20-20-125 cần có không gian thông thoáng.

Không che kín thân gối đỡ

Nếu thân gối đỡ bị phủ kín bởi vật liệu cách nhiệt, bụi bẩn hoặc bố trí quá sát các thiết bị khác, khả năng đối lưu không khí sẽ giảm.

Nhiệt không thoát ra môi trường nhanh như thiết kế và nhiệt độ cụm ổ bi có thể tăng.

Giữ bề mặt tản nhiệt sạch

Lớp dầu bẩn, bụi hoặc cặn bám dày trên thân gối đỡ có thể cản trở quá trình trao đổi nhiệt.

Vì vậy, duy trì bề mặt thân gối đỡ sạch và thông thoáng giúp cơ chế tản nhiệt tự nhiên hoạt động hiệu quả hơn.

Tản nhiệt tự nhiên và tốc độ 2.800 vòng/phút

RY20-20-125 hoạt động ở tốc độ 2.800 vòng/phút, vì vậy ổ bi vừa chịu ảnh hưởng từ nhiệt của dầu nóng vừa phát sinh nhiệt do ma sát trong quá trình quay.

Cơ chế tản nhiệt qua thân gối đỡ phải đồng thời giải phóng cả nhiệt truyền từ phía bơm và một phần nhiệt phát sinh tại cụm ổ bi.

Bôi trơn tốt hỗ trợ kiểm soát nhiệt

Tản nhiệt tự nhiên chỉ phát huy hiệu quả khi ổ bi vận hành bình thường. Nếu ổ bi thiếu dầu hoặc mỡ bôi trơn, ma sát tăng mạnh và lượng nhiệt phát sinh có thể lớn hơn khả năng tản nhiệt của thân gối đỡ.

Vì vậy, khi thân gối đỡ nóng bất thường, cần kiểm tra cả tình trạng bôi trơn và ổ bi thay vì chỉ xem xét nhiệt truyền từ dầu nóng.

Hiệu quả của thiết kế tản nhiệt tự nhiên trên RY20-20-125

Thiết kế tản nhiệt tự nhiên giúp RY20-20-125 đạt được sự cân bằng giữa khả năng làm việc với dầu nóng và kết cấu tương đối đơn giản.

Thay vì cưỡng bức nhiệt ra ngoài bằng một hệ thống làm mát riêng, bơm sử dụng chính kết cấu thân ổ trục và gối đỡ làm đường truyền và bề mặt giải phóng nhiệt.

Quá trình diễn ra liên tục:

Nhiệt từ dầu nóng → thân/nắp bơm → khu vực giá đỡ → thân gối đỡ → không khí môi trường

Nguyên lý tản nhiệt tự nhiên qua thân gối đỡ của Bơm dầu truyền nhiệt RY20-20-125 dựa trên việc đưa nhiệt từ vùng thân bơm nóng dần ra cụm gối đỡ, sau đó giải phóng nhiệt ra môi trường bằng đối lưu tự nhiên và bức xạ nhiệt.

Thân gối đỡ vừa chứa ổ bi vừa đóng vai trò như một bộ phận phân tán nhiệt, giúp hạn chế lượng nhiệt tích tụ tại cụm ổ trục khi bơm quay ở 2.800 vòng/phút. Nhờ cơ chế này, RY20-20-125 có thể giảm nhu cầu sử dụng hệ thống nước làm mát riêng, đồng thời duy trì kết cấu gọn và phù hợp với nhiệm vụ tuần hoàn dầu truyền nhiệt ở nhiệt độ cao.
