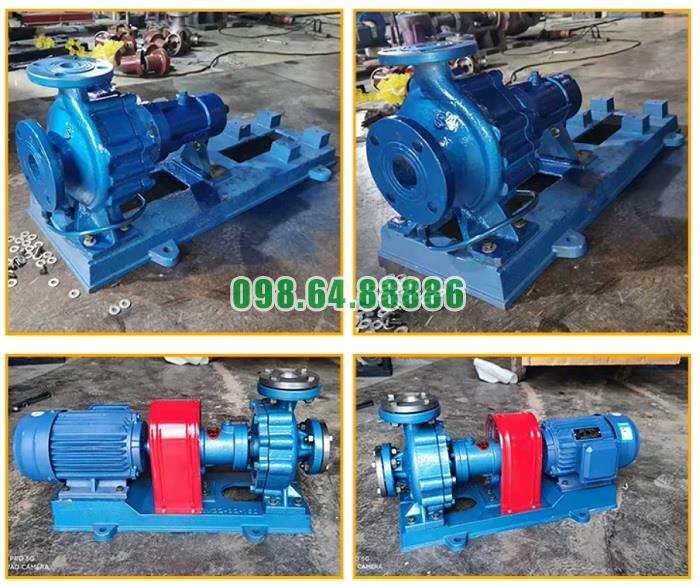

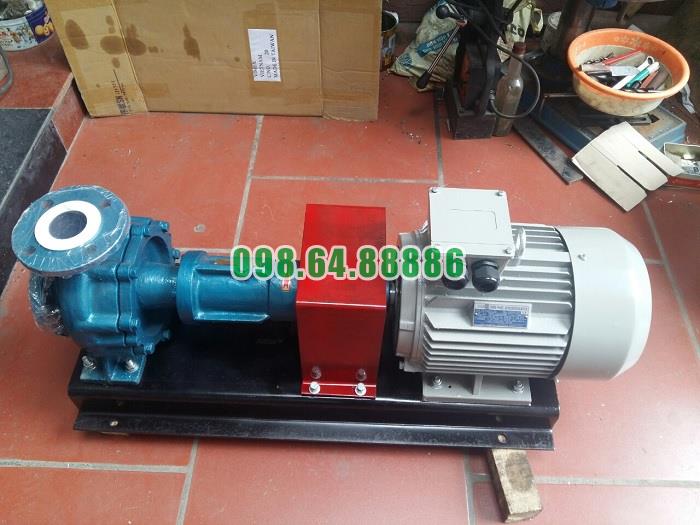

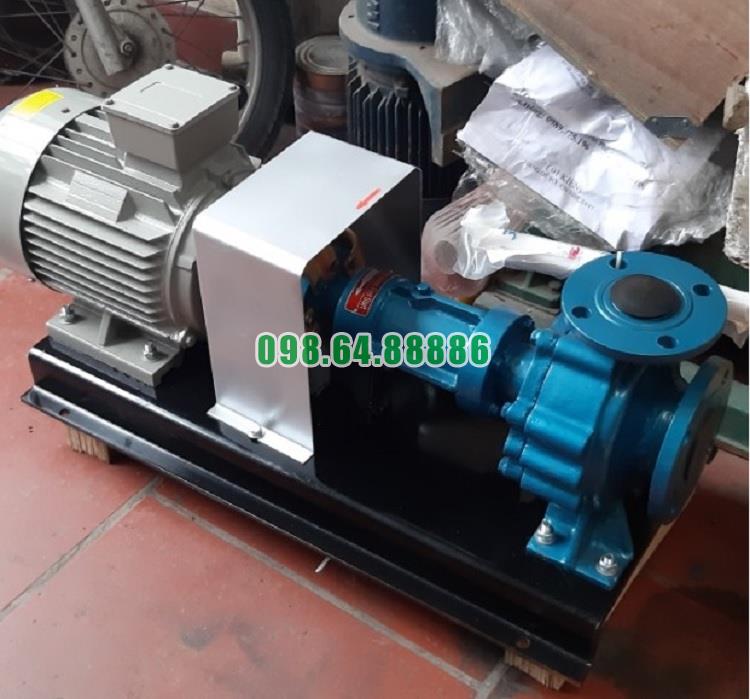

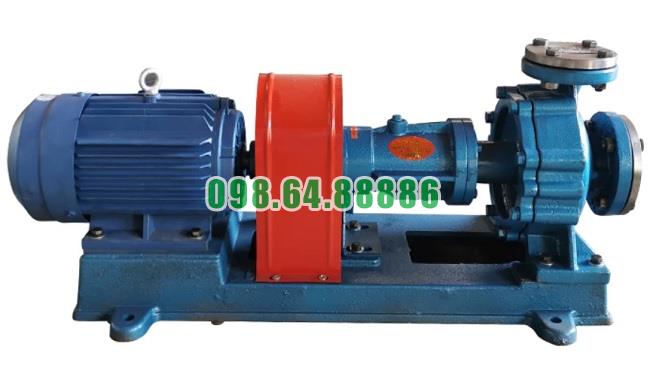

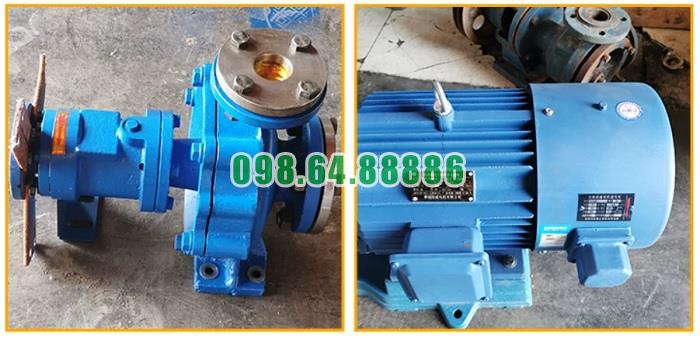

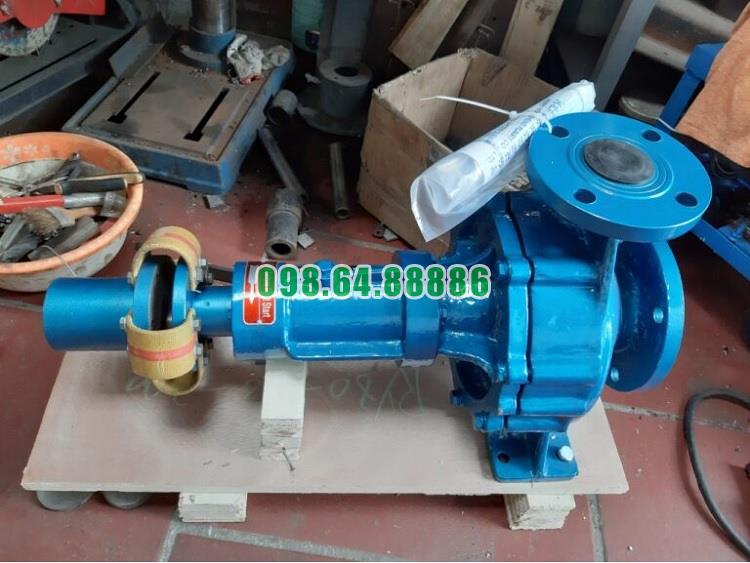

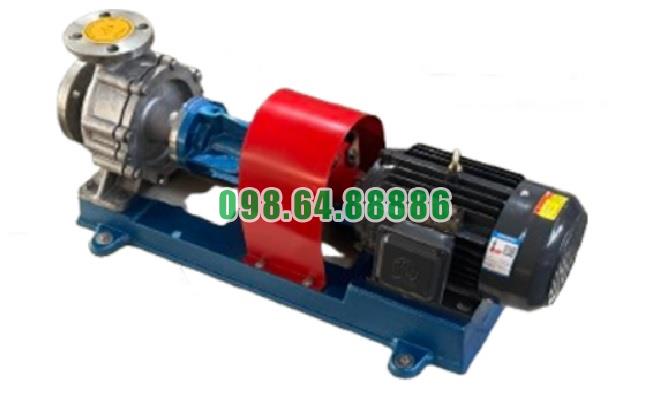

Máy bơm dầu nhiệt độ cao RY20-20-100 công suất 0.75 kW

Độ bền vượt trội của trục và bánh công tác trên Bơm dầu truyền nhiệt RY20-20-100

Trục và bánh công tác của Bơm dầu truyền nhiệt RY20-20-100 được thiết kế để làm việc ổn định trong môi trường dầu nóng, chịu tác động đồng thời của mô-men quay, lực thủy động và sự thay đổi nhiệt độ.

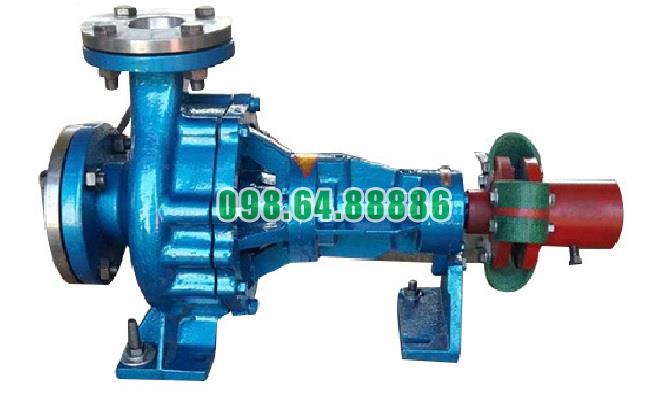

Trục bơm chịu tải quay ổn định

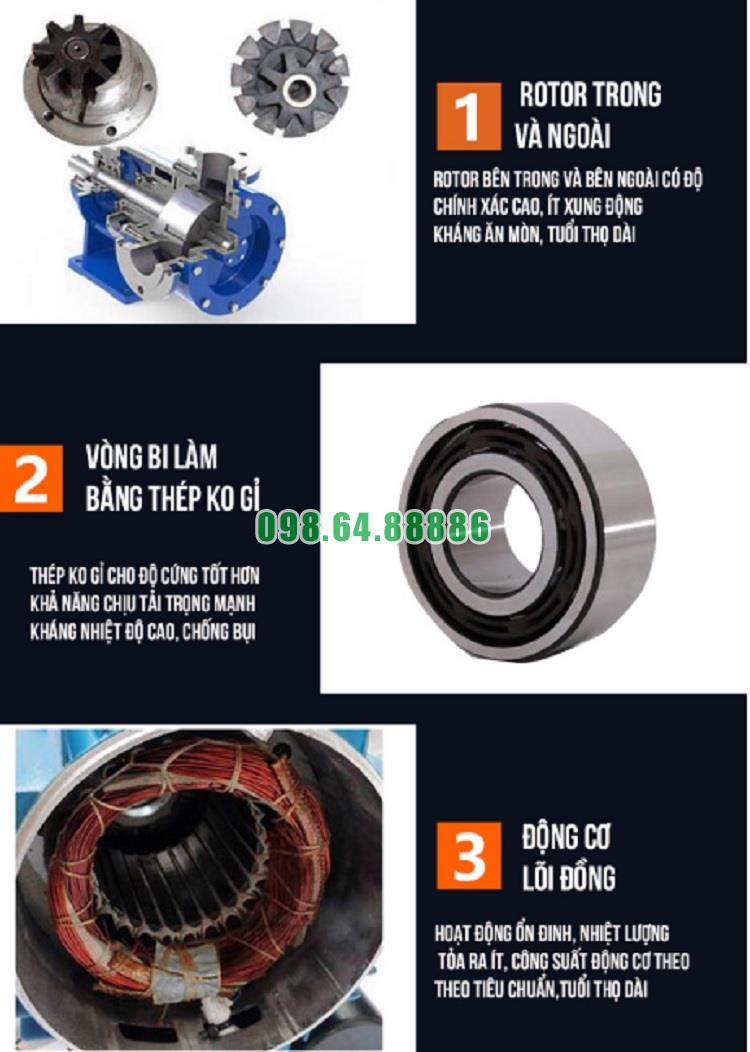

Trục bơm truyền mô-men từ động cơ 0,75 kW đến bánh công tác ở tốc độ khoảng 2.800 vòng/phút. Trục được đỡ bằng hai ổ bi, giúp duy trì độ đồng tâm, hạn chế độ võng và giảm rung động trong quá trình vận hành.

Bánh công tác liên kết chắc chắn với trục

Bánh công tác được lắp trực tiếp trên trục và cố định bằng đai ốc khóa. Kết cấu này hạn chế dịch chuyển dọc trục, tránh lỏng bánh công tác và duy trì khe hở ổn định với thân bơm.

Chịu tác động của dòng dầu nóng

Khi quay, bánh công tác liên tục tiếp nhận dầu tại tâm và đẩy môi chất ra ngoài bằng lực ly tâm. Kết cấu chắc chắn giúp bánh công tác chịu được lực thủy động, duy trì lưu lượng khoảng 1 m³/h và cột áp 10 m.

Hạn chế ảnh hưởng của nhiệt độ cao

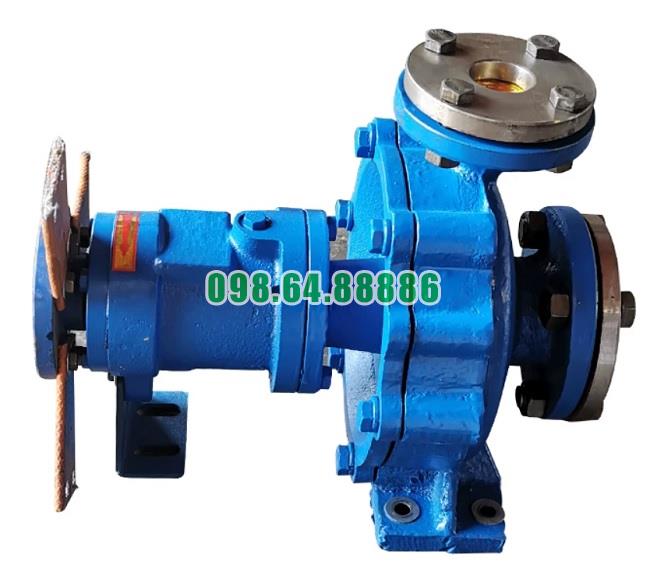

Khoảng cách giữa buồng bơm và cụm ổ trục hỗ trợ phân tán nhiệt ra không khí, giảm lượng nhiệt truyền đến trục và ổ bi. Nhờ đó, nguy cơ giãn nở không đồng đều, bó trục và suy giảm chất bôi trơn được hạn chế.

Giảm mài mòn khi vận hành đúng kỹ thuật

Trục và bánh công tác đạt độ bền cao khi buồng bơm luôn được điền đầy dầu, đường hút thông thoáng và rôto được căn chỉnh chính xác. Việc tránh chạy khô, xâm thực và vận hành dưới lưu lượng tối thiểu giúp giảm rung, va đập và mài mòn bề mặt.

Độ bền của trục và bánh công tác trên Bơm dầu truyền nhiệt RY20-20-100 đến từ kết cấu rôto chắc chắn, hai ổ bi đỡ trục, liên kết bánh công tác ổn định và khả năng phân tán nhiệt tự nhiên. Mác vật liệu cụ thể của từng chi tiết cần được xác nhận theo tài liệu kỹ thuật của nhà sản xuất.

Bơm dầu truyền nhiệt RY20-20-100 phục vụ hệ thống gia nhiệt dây chuyền chưng cất dầu khí

Bơm dầu truyền nhiệt RY20-20-100 được sử dụng để tuần hoàn dầu tải nhiệt trong các cụm gia nhiệt gián tiếp của dây chuyền chưng cất dầu khí. Bơm không vận chuyển trực tiếp dầu thô hoặc sản phẩm dầu khí mà đưa dầu tải nhiệt từ thiết bị gia nhiệt đến các bộ phận cần cấp nhiệt.

Cấp nhiệt cho thiết bị chưng cất

Bơm đưa dầu nóng qua áo gia nhiệt hoặc bộ trao đổi nhiệt của thiết bị chưng cất. Nhiệt lượng từ dầu tải nhiệt được truyền sang nguyên liệu, hỗ trợ quá trình bay hơi và phân tách các cấu tử theo nhiệt độ sôi.

Dòng dầu tuần hoàn liên tục giúp nguồn nhiệt được cung cấp đều, hạn chế dao động nhiệt độ trong quá trình chưng cất.

Gia nhiệt đường ống và bồn chứa

Trong dây chuyền dầu khí, một số nguyên liệu có thể tăng độ nhớt khi nhiệt độ giảm. RY20-20-100 có thể tuần hoàn dầu nóng qua áo nhiệt của bồn chứa hoặc đường ống để duy trì nhiệt độ, giữ nguyên liệu ở trạng thái dễ vận chuyển.

Hỗ trợ bộ gia nhiệt đáy tháp

Bơm có thể cấp dầu tải nhiệt cho bộ gia nhiệt đáy của thiết bị chưng cất quy mô nhỏ. Dầu nóng truyền nhiệt cho phần nguyên liệu cần hóa hơi, sau đó quay trở lại lò gia nhiệt để tiếp tục chu trình.

Phạm vi ứng dụng phù hợp

Với lưu lượng khoảng 1 m³/h, cột áp 10 m và động cơ 0,75 kW, Bơm dầu truyền nhiệt RY20-20-100 phù hợp hơn với:

• Cụm chưng cất thử nghiệm hoặc quy mô nhỏ.
• Nhánh gia nhiệt phụ trợ.
• Bồn chứa và đường ống cần giữ nhiệt.
• Bộ trao đổi nhiệt có lượng dầu tuần hoàn thấp.

RY20-20-100 không phù hợp làm bơm tuần hoàn chính cho dây chuyền lọc hóa dầu công suất lớn nếu yêu cầu lưu lượng và cột áp vượt quá thông số thiết kế.

Bơm dầu truyền nhiệt RY20-20-100 phục vụ dây chuyền chưng cất dầu khí bằng cách duy trì dòng dầu nóng qua thiết bị trao đổi nhiệt, bồn chứa và đường ống giữ nhiệt. Sản phẩm phù hợp với các cụm gia nhiệt nhỏ hoặc nhánh tuần hoàn phụ trợ có yêu cầu khoảng 1 m³/h và 10 m cột áp.
