Bơm dầu truyền nhiệt RY50-32-200A trong dây chuyền sản xuất bao bì giấy có thể đảm nhiệm nhiệm vụ tuần hoàn dầu nóng giữa nguồn gia nhiệt và các thiết bị cần cung cấp nhiệt. Với lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 4 kW, model này phù hợp với những hệ thống có yêu cầu thủy lực gần với điểm làm việc trên.
Trong dây chuyền bao bì giấy, nhiệt thường cần được cung cấp ổn định cho các công đoạn như sấy, gia nhiệt bề mặt, ổn định keo hoặc duy trì nhiệt độ tại các thiết bị công nghệ. RY50-32-200A không trực tiếp tạo nhiệt mà thực hiện vai trò vận chuyển dầu truyền nhiệt liên tục từ nguồn nhiệt đến khu vực sử dụng nhiệt.
Trong một hệ thống gia nhiệt sử dụng dầu tải nhiệt, RY50-32-200A có thể được bố trí trong vòng tuần hoàn theo nguyên lý:
Nguồn gia nhiệt → RY50-32-200A → thiết bị cần nhiệt → đường dầu hồi → nguồn gia nhiệt.
Dầu sau khi được làm nóng sẽ được bơm đưa đến thiết bị sử dụng nhiệt. Sau khi truyền một phần nhiệt lượng, dầu quay trở lại nguồn gia nhiệt và tiếp tục chu trình.
Nhờ hoạt động liên tục của bơm, nhiệt lượng có thể được vận chuyển đều đặn trong toàn bộ thời gian dây chuyền bao bì giấy vận hành.
RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc thiết kế.
Đối với dây chuyền bao bì giấy, dòng dầu truyền nhiệt cần được duy trì liên tục để thiết bị sử dụng nhiệt không bị gián đoạn nguồn cấp nhiệt.
Nếu lưu lượng dầu giảm mạnh, khả năng vận chuyển nhiệt từ nguồn gia nhiệt đến thiết bị cũng bị ảnh hưởng. Ngược lại, khi bơm duy trì lưu lượng phù hợp, dầu nóng liên tục được đưa đến các khu vực cần nhiệt và dầu đã giảm nhiệt được đưa trở lại nguồn gia nhiệt.
Đường dầu trong dây chuyền sản xuất bao bì giấy có thể gồm nhiều đoạn ống, van, co cút và các thiết bị trao đổi nhiệt.
Mỗi thành phần đều tạo ra một mức trở lực nhất định.
RY50-32-200A tạo cột áp 32 m tại lưu lượng 16 m³/h, giúp cung cấp năng lượng cho dầu vượt qua trở lực của vòng tuần hoàn khi hệ thống được thiết kế phù hợp.
Vì vậy, khi lựa chọn RY50-32-200A cho dây chuyền bao bì giấy, cần kiểm tra tổng tổn thất áp suất thực tế để bảo đảm điểm làm việc của hệ thống nằm gần vùng 16 m³/h – 32 m.
Một ưu điểm của hệ thống dầu truyền nhiệt là khả năng đưa nhiệt từ một nguồn gia nhiệt đến nhiều vị trí khác nhau thông qua đường ống tuần hoàn.
Trong dây chuyền bao bì giấy, RY50-32-200A có thể hỗ trợ cung cấp dầu nóng đến các thiết bị cần duy trì nhiệt độ ổn định, chẳng hạn khu vực sấy hoặc các cụm gia nhiệt công nghệ.
Vai trò chính của bơm là bảo đảm dòng dầu không ngừng lưu chuyển, từ đó hỗ trợ quá trình truyền nhiệt diễn ra đều hơn trong suốt thời gian sản xuất.
Ở những dây chuyền có công đoạn sấy, dầu truyền nhiệt có thể được đưa đến bộ trao đổi nhiệt để làm nóng không khí hoặc bề mặt thiết bị.
RY50-32-200A duy trì dòng dầu nóng đi qua bộ trao đổi nhiệt, sau đó dầu quay lại nguồn gia nhiệt.
Quá trình này tạo thành một vòng khép kín:
Dầu nhận nhiệt → được bơm tuần hoàn → truyền nhiệt tại thiết bị sấy → quay về nhận nhiệt tiếp.
Bơm vì vậy đóng vai trò quan trọng trong việc duy trì nguồn nhiệt liên tục cho công đoạn sấy.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa không vượt quá 350°C.
Khả năng chịu nhiệt cao tạo điều kiện để RY50-32-200A sử dụng trong nhiều hệ thống gia nhiệt công nghiệp khác nhau, trong đó có các dây chuyền sản xuất bao bì giấy sử dụng dầu tải nhiệt.
Tuy nhiên, 350°C là giới hạn tối đa của môi chất, không phải nhiệt độ bắt buộc đối với dây chuyền sản xuất bao bì giấy.
Nhiệt độ dầu thực tế cần được xác định theo yêu cầu của máy sấy, thiết bị gia nhiệt, loại giấy, keo và quy trình công nghệ cụ thể.
RY50-32-200A sử dụng thiết kế tản nhiệt tự nhiên, thay cho phương án làm mát bằng nước truyền thống của một số kết cấu bơm dầu nóng.
Đặc điểm này giúp giảm nhu cầu bố trí thêm một vòng nước làm mát riêng cho bơm.
Trong dây chuyền sản xuất bao bì giấy có nhiều máy móc, đường ống và thiết bị phụ trợ, việc giảm bớt hệ thống nước làm mát có thể giúp khu vực lắp đặt bơm gọn hơn và đơn giản hóa công tác vận hành.
RY50-32-200A sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt tại khu vực trục.
Đây là vị trí quan trọng vì trục phải quay liên tục trong khi khu vực phía bơm tiếp xúc với dầu truyền nhiệt.
Hệ thống làm kín giúp hạn chế dầu nóng thoát ra ngoài theo trục, góp phần duy trì tình trạng làm việc ổn định của vòng dầu.
Trong nhà máy bao bì giấy, kiểm soát rò rỉ dầu cũng đặc biệt quan trọng để giữ khu vực sản xuất sạch và hạn chế dầu ảnh hưởng tới nguyên liệu giấy.
Dây chuyền bao bì giấy thường yêu cầu nguồn nhiệt được duy trì trong toàn bộ thời gian sản xuất.
RY50-32-200A hoạt động ở tốc độ khoảng 2.900 vòng/phút, sử dụng động cơ 4 kW để truyền động cho bánh công tác.
Khi vận hành ổn định, bơm liên tục hút dầu từ đường hồi, truyền năng lượng cho môi chất và đưa dầu trở lại đường cấp nhiệt.
Khả năng duy trì vòng tuần hoàn liên tục phù hợp với đặc điểm của những dây chuyền không muốn nhiệt độ thiết bị thay đổi lớn trong quá trình sản xuất.
RY50-32-200A có lưu lượng thiết kế 16 m³/h và không nên vận hành kéo dài dưới 30% lưu lượng thiết kế.
Mức này tương ứng khoảng 4,8 m³/h.
Nếu nhu cầu nhiệt của dây chuyền bao bì giấy giảm, không nên điều khiển bằng cách làm lưu lượng qua bơm giảm xuống quá thấp. Hệ thống có thể cần bố trí đường bypass để duy trì lượng dầu tuần hoàn qua bơm trong phạm vi phù hợp.
Trước khi RY50-32-200A vận hành với dầu nóng, bơm cần được gia nhiệt sơ bộ.
Tốc độ tăng nhiệt được yêu cầu không vượt quá 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C.
Quy trình này giúp thân bơm và các chi tiết cơ khí thích nghi từ từ với nhiệt độ dầu.
Đối với dây chuyền bao bì giấy, thực hiện đúng giai đoạn gia nhiệt cũng giúp vòng dầu đạt trạng thái ổn định trước khi các thiết bị sử dụng nhiệt bắt đầu hoạt động ở chế độ sản xuất.
Không nên lựa chọn RY50-32-200A chỉ vì đây là bơm dầu truyền nhiệt.
Model này phù hợp khi yêu cầu của vòng tuần hoàn gần với các thông số:
Ngoài ra cần xác định công suất nhiệt của dây chuyền, nhiệt độ dầu cấp – hồi, tổng chiều dài đường ống và trở lực của các thiết bị trao đổi nhiệt.
Khi những thông số này phù hợp, RY50-32-200A mới có thể phát huy tốt vai trò trong dây chuyền sản xuất bao bì giấy.
Bơm dầu truyền nhiệt RY50-32-200A trong dây chuyền sản xuất bao bì giấy đóng vai trò trung tâm trong việc duy trì vòng tuần hoàn dầu nóng giữa nguồn gia nhiệt và các thiết bị cần sử dụng nhiệt.
Với lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 4 kW, bơm có khả năng duy trì lượng dầu tuần hoàn và tạo cột áp cần thiết khi đặc tính hệ thống phù hợp. Khả năng làm việc với dầu nhiệt độ cao, kết cấu tản nhiệt tự nhiên và hệ thống làm kín chịu nhiệt tiếp tục hỗ trợ RY50-32-200A thích nghi với môi trường gia nhiệt công nghiệp.
Trong dây chuyền bao bì giấy, giá trị chính của RY50-32-200A nằm ở khả năng đưa dầu nóng liên tục đến các công đoạn cần nhiệt, duy trì vòng tuần hoàn ổn định và hỗ trợ quá trình cấp nhiệt diễn ra đều trong suốt thời gian sản xuất
Bơm dầu truyền nhiệt RY50-32-200A đạt lưu lượng 16 m³/h và cột áp 32 m, tạo nên khả năng tuần hoàn dầu nóng mạnh mẽ trong các hệ thống có yêu cầu thủy lực tương ứng. Với tốc độ quay 2.900 vòng/phút và động cơ 4 kW, model này có thể vừa duy trì lượng dầu tuần hoàn tương đối lớn, vừa cung cấp đủ cột áp để dòng dầu vượt qua trở lực của mạng đường ống và thiết bị.
Điểm nổi bật của RY50-32-200A chính là sự cân đối giữa lưu lượng 16 m³/h và cột áp 32 m, thay vì chỉ tập trung vào một thông số riêng lẻ.
Lưu lượng 16 m³/h thể hiện khả năng vận chuyển lượng dầu tải nhiệt qua bơm trong một giờ tại điểm làm việc công bố.
Đối với hệ thống dầu nóng, lưu lượng có vai trò trực tiếp trong việc vận chuyển nhiệt. Dầu sau khi được gia nhiệt cần được đưa liên tục đến các thiết bị sử dụng nhiệt, sau đó quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
RY50-32-200A giúp duy trì quá trình:
Nguồn gia nhiệt → bơm → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt.
Nhờ dòng dầu liên tục, nhiệt lượng được vận chuyển đều hơn trong toàn hệ thống.
Nếu lưu lượng thể hiện lượng dầu được vận chuyển thì cột áp 32 m thể hiện khả năng cung cấp năng lượng cho dòng dầu.
Trong hệ thống thực tế, dầu phải đi qua nhiều vị trí gây tổn thất như đường ống, van, co cút và các thiết bị trao đổi nhiệt. Tổng trở lực này phải được bơm khắc phục để dòng dầu có thể tiếp tục lưu thông.
Cột áp 32 m của RY50-32-200A giúp tạo đủ năng lượng cho dòng dầu khi tổng trở lực của hệ thống nằm trong phạm vi phù hợp với đặc tính bơm.
Điểm mạnh của RY50-32-200A không nên được nhìn riêng ở lưu lượng hoặc cột áp.
Một bơm có lưu lượng lớn nhưng cột áp thấp có thể không đưa được dầu qua hệ thống nhiều trở lực. Ngược lại, bơm có cột áp cao nhưng lưu lượng nhỏ lại không đáp ứng được nhu cầu tuần hoàn lượng dầu lớn.
RY50-32-200A tạo sự cân bằng:
16 m³/h lưu lượng + 32 m cột áp.
Nhờ đó, bơm vừa có khả năng duy trì lượng dầu tuần hoàn đáng kể, vừa cung cấp đủ năng lượng để dầu di chuyển qua hệ thống có đặc tính tương ứng.
RY50-32-200A hoạt động theo nguyên lý ly tâm với tốc độ khoảng 2.900 vòng/phút.
Khi bánh công tác quay, dầu đi vào vùng tâm bánh công tác, nhận năng lượng rồi được đưa ra phía ngoài. Năng lượng quay của bánh công tác được chuyển thành năng lượng của dòng chất lỏng, từ đó tạo ra lưu lượng và cột áp.
Có thể hình dung:
Động cơ → trục → bánh công tác quay → dầu nhận năng lượng → hình thành 16 m³/h và 32 m cột áp.
Tốc độ 2.900 vòng/phút vì vậy là một trong những yếu tố trực tiếp tạo nên đặc tính làm việc của model này.
RY50-32-200A sử dụng động cơ 4 kW, trong khi công suất trục tại điểm làm việc công bố khoảng 3,35 kW.
Động cơ truyền mô-men qua khớp nối mềm tới trục bơm và bánh công tác.
Sự kết hợp giữa:
Động cơ 4 kW – công suất trục 3,35 kW – tốc độ 2.900 vòng/phút
giúp bánh công tác có nguồn cơ năng phù hợp để tạo đặc tính 16 m³/h – 32 m.
Ký hiệu A trong RY50-32-200A cho biết bánh công tác được tiện hoặc cắt giảm đường kính lần thứ nhất so với đường kính danh nghĩa của nhóm bánh công tác.
Việc điều chỉnh bánh công tác làm thay đổi đặc tính thủy lực của bơm.
Đối với phiên bản RY50-32-200A, cấu hình này tạo ra điểm làm việc:
Lưu lượng: 16 m³/h
Cột áp: 32 m
Tốc độ: 2.900 vòng/phút
Động cơ: 4 kW
Đây là cấu hình phù hợp cho các hệ thống cần lưu lượng tương đối lớn nhưng không yêu cầu cột áp quá cao.
Trong hệ thống dầu truyền nhiệt, dầu đóng vai trò là môi chất mang nhiệt.
Khi RY50-32-200A duy trì lưu lượng 16 m³/h, một lượng dầu đáng kể liên tục được đưa qua nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Điều này giúp quá trình vận chuyển nhiệt diễn ra liên tục hơn và hạn chế tình trạng dầu lưu lại quá lâu tại một vị trí trong vòng tuần hoàn.
Vì vậy, thông số 16 m³/h không chỉ thể hiện khả năng bơm chất lỏng mà còn liên quan trực tiếp đến khả năng vận chuyển nhiệt của hệ thống.
Mạng đường ống dầu nóng trong thực tế thường có nhiều đoạn đổi hướng, van và thiết bị công nghệ.
Mỗi thành phần đều làm dòng dầu mất một phần năng lượng.
Cột áp 32 m giúp RY50-32-200A bù lại những tổn thất này trong một hệ thống được thiết kế đúng với đặc tính bơm.
Nhờ đó, dầu không chỉ rời khỏi cửa xả mà còn có khả năng tiếp tục di chuyển qua toàn bộ vòng tuần hoàn.
Dù RY50-32-200A đạt 16 m³/h – 32 m, không nên hiểu rằng bơm luôn tạo đúng hai giá trị này trong mọi hệ thống.
Điểm làm việc thực tế còn phụ thuộc vào trở lực đường ống và đặc tính của toàn bộ mạng dầu.
Nếu trở lực hệ thống tăng, lưu lượng thực tế có thể giảm. Nếu trở lực thấp hơn, điểm làm việc cũng có thể dịch chuyển.
Do đó, khả năng mạnh mẽ của RY50-32-200A được phát huy tốt nhất khi hệ thống được thiết kế gần với vùng làm việc của bơm.
Đối với dòng RY, không nên vận hành lâu dài dưới 30% lưu lượng thiết kế.
Với RY50-32-200A có lưu lượng 16 m³/h, mức 30% tương đương khoảng:
4,8 m³/h.
Nếu hệ thống thường xuyên yêu cầu thấp hơn mức này, nên xem xét lại việc lựa chọn bơm hoặc bố trí đường bypass phù hợp.
Điều này giúp bơm duy trì trạng thái vận hành ổn định hơn.
Bộ thông số của RY50-32-200A thể hiện một cấu hình khá cân đối:
16 m³/h cung cấp lượng dầu tuần hoàn.
32 m cung cấp năng lượng để dầu thắng trở lực.
2.900 vòng/phút tạo tốc độ quay cần thiết cho bánh công tác.
4 kW cung cấp nguồn động lực cho toàn bộ cụm bơm.
Sự phối hợp giữa các thông số này tạo nên khả năng tuần hoàn dầu nóng mạnh mẽ trong đúng phạm vi thiết kế.
Bơm dầu truyền nhiệt RY50-32-200A đạt lưu lượng 16 m³/h và cột áp 32 m mạnh mẽ nhờ sự phối hợp giữa bánh công tác phiên bản A, tốc độ quay 2.900 vòng/phút và động cơ 4 kW.
Lưu lượng 16 m³/h giúp duy trì lượng dầu tải nhiệt tuần hoàn liên tục, trong khi cột áp 32 m cung cấp năng lượng để dòng dầu vượt qua trở lực của đường ống và các thiết bị trong hệ thống.
Giá trị nổi bật của RY50-32-200A nằm ở sự cân bằng giữa khả năng vận chuyển dầu và khả năng tạo cột áp. Khi được lựa chọn đúng theo nhu cầu thủy lực thực tế, model này có thể duy trì dòng dầu nóng mạnh, liên tục và ổn định trong hệ thống truyền nhiệt công nghiệp.

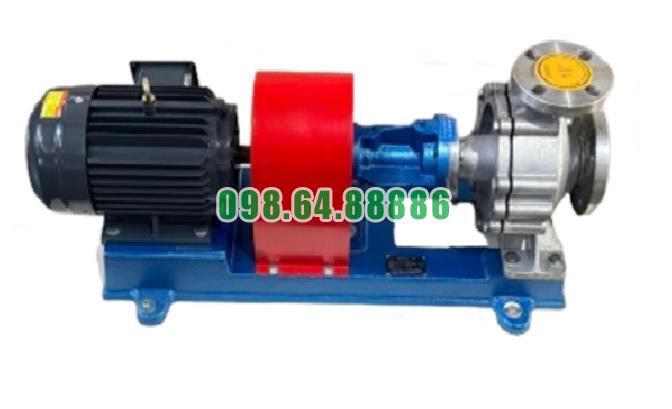

Máy bơm dầu truyền nhiệt RY50-32-200A tốc độ 2900 vòng/phút, công suất 4 kW, lưu lượng 16 m3/h, cột áp 32 m
