Bơm dầu truyền nhiệt RY32-32-160 được thiết kế làm việc tại lưu lượng 6 m³/h, cột áp 28 m và tốc độ quay 2.900 vòng/phút. Khả năng vận hành êm ái, ít rung động của bơm được hỗ trợ bởi cụm rôto ổn định, hệ thống hai ổ bi, khớp nối mềm và cách lắp đồng tâm giữa bơm với động cơ.
Tính năng ít rung không có nghĩa bơm hoàn toàn không phát sinh rung động. RY32-32-160 chỉ duy trì trạng thái vận hành ổn định khi được lắp đặt chính xác, mồi đầy dầu, bôi trơn đúng yêu cầu và làm việc trong phạm vi lưu lượng phù hợp.
Cụm rôto của bơm gồm trục, bánh công tác và đai ốc cố định bánh công tác. Khi động cơ hoạt động, toàn bộ cụm này quay ở tốc độ 2.900 vòng/phút để truyền năng lượng cho dòng dầu.
Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Hai vị trí đỡ giúp giữ trục đúng tâm, hạn chế độ võng và giảm chuyển động lệch khi bánh công tác quay ở tốc độ cao.
Khi ổ bi được lắp đúng và bôi trơn đầy đủ, trục quay đều hơn, ma sát giảm và tiếng ồn cơ khí được hạn chế. Ngược lại, ổ bi bị mòn, thiếu chất bôi trơn hoặc có độ rơ lớn sẽ làm trục dao động, khiến bơm rung và nóng bất thường.
Động cơ và bơm RY32-32-160 được liên kết bằng khớp nối mềm. Bộ phận này truyền mô-men từ động cơ đến trục bơm, đồng thời hỗ trợ hấp thụ một phần rung động nhỏ và tải va đập xuất hiện khi khởi động.
Khớp nối mềm giúp quá trình truyền động diễn ra ổn định hơn so với liên kết cứng hoàn toàn. Khi tải của bơm thay đổi nhẹ, lực tác động đột ngột lên trục và ổ bi được hạn chế.
Tuy nhiên, khớp nối mềm chỉ bù được sai lệch nhỏ. Nếu trục động cơ và trục bơm bị lệch đáng kể, khớp nối sẽ chịu lực kéo không đều theo từng vòng quay, làm độ rung và tiếng ồn tăng lên.
Độ đồng tâm giữa bơm và động cơ là yếu tố quyết định khả năng vận hành êm của RY32-32-160. Theo hướng dẫn lắp đặt, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục nên duy trì trong khoảng 2–3 mm.
Khi hai trục được căn chỉnh chính xác, mô-men được truyền theo đúng đường tâm. Trục bơm quay đều, ổ bi chịu tải ổn định và bánh công tác không bị dao động bất thường.
Nếu độ đồng tâm không đạt yêu cầu, lực hướng kính sẽ tác động liên tục lên trục và ổ bi. Ở tốc độ 2.900 vòng/phút, sai lệch nhỏ cũng có thể tạo ra rung động lặp lại với tần suất cao, làm mòn khớp nối, nóng ổ bi và tăng tiếng ồn.
Bơm và động cơ được lắp trên cùng một bệ máy, tạo thành cụm thiết bị thống nhất. Cách bố trí này giúp duy trì vị trí tương đối giữa hai trục và thuận tiện cho quá trình căn chỉnh.
Bệ máy cần được đặt cân bằng trên nền móng chắc chắn. Các bu lông móng phải được siết đều để tránh hiện tượng bệ bị vênh hoặc dịch chuyển khi bơm hoạt động.
Nếu nền móng yếu, bệ máy không cân bằng hoặc bu lông bị lỏng, rung động của bơm có thể bị khuếch đại và truyền sang đường ống. Do đó, nền móng ổn định là điều kiện cần thiết để RY32-32-160 duy trì khả năng vận hành êm.
Đường ống hút và đường ống xả phải có giá đỡ riêng, không được để trọng lượng đường ống tác động trực tiếp lên thân bơm. Lực kéo từ đường ống có thể làm thân bơm dịch chuyển và phá vỡ độ đồng tâm đã được căn chỉnh trước đó.
Khi thân bơm bị kéo lệch, trục và bánh công tác không còn quay đúng vị trí. Điều này làm tăng tải lên ổ bi, khớp nối và giá đỡ, từ đó phát sinh rung động cùng tiếng ồn.
Tài liệu của nhà sản xuất xác định tải trọng đường ống truyền lên thân bơm là một trong những nguyên nhân khiến bơm rung mạnh. Vì vậy, bố trí giá đỡ đường ống độc lập có ảnh hưởng trực tiếp đến tính năng vận hành êm ái của RY32-32-160.
Trước khi khởi động, thân bơm phải được mồi đầy dầu và không khí trong đường hút cần được loại bỏ. Nếu bên trong bơm còn không khí, bánh công tác không tiếp nhận được dòng dầu liên tục, làm áp suất dao động và phát sinh tiếng ồn.
Van hút phải được mở hoàn toàn để dầu đi vào bơm ổn định. Không nên dùng van hút để điều chỉnh lưu lượng vì việc khép van có thể làm giảm áp suất đầu vào, khiến dòng dầu không đều và làm độ rung tăng lên.
Bơm cũng không nên hoạt động kéo dài ở lưu lượng quá thấp. Nhà sản xuất khuyến cáo lưu lượng vận hành không được nhỏ hơn 30% lưu lượng thiết kế. Đối với RY32-32-160, giới hạn này tương đương khoảng 1,8 m³/h.
Khi lưu lượng được duy trì gần vùng thiết kế, dòng dầu đi qua bánh công tác ổn định hơn, lực thủy lực phân bố đều hơn và rung động bên trong thân bơm được hạn chế.
Theo hướng dẫn vận hành dòng RY, biên độ rung của bơm không được vượt quá 0,06 mm. Đây là giới hạn cần được theo dõi trong quá trình chạy thử và vận hành chính thức.
Nếu độ rung tăng cao hoặc đi kèm tiếng va đập, tiếng cọ xát hay nhiệt độ ổ bi tăng bất thường, cần dừng bơm để kiểm tra. Các nguyên nhân thường gặp gồm lệch tâm giữa hai trục, ổ bi hư hỏng, đường ống tác động lực lên bơm hoặc có không khí trong dòng dầu.
Không nên chỉ đánh giá độ rung bằng cảm giác. Việc đo tại thân ổ trục bằng thiết bị phù hợp giúp xác định chính xác tình trạng vận hành và phát hiện sớm những thay đổi của cụm rôto.
Tính năng vận hành êm ái, ít rung động của bơm dầu truyền nhiệt RY32-32-160 được hỗ trợ bởi cụm rôto có hai ổ bi đỡ, khớp nối mềm và kết cấu bơm – động cơ lắp chung trên một bệ máy.
Để duy trì trạng thái vận hành ổn định, sai lệch đồng tâm tại khớp nối phải được kiểm soát không quá 0,1 mm, đường ống cần có giá đỡ độc lập, thân bơm phải được mồi đầy dầu và lưu lượng không nên thấp hơn khoảng 1,8 m³/h.
Khi được lắp đặt và vận hành đúng kỹ thuật, RY32-32-160 có thể duy trì chuyển động quay đều, hạn chế tiếng ồn và giữ biên độ rung trong giới hạn cho phép là không quá 0,06 mm.
Trong nhà máy hóa chất, nhiều thiết bị cần được cấp nhiệt liên tục để duy trì nhiệt độ phản ứng, gia nhiệt nguyên liệu hoặc hạn chế môi chất đông đặc. Bơm dầu truyền nhiệt RY32-32-160 có vai trò tạo dòng tuần hoàn dầu nóng giữa thiết bị gia nhiệt và các khu vực sử dụng nhiệt trong dây chuyền.
Bơm không trực tiếp tạo ra nhiệt mà chỉ vận chuyển dầu tải nhiệt. Dầu sau khi được đốt nóng sẽ được RY32-32-160 đưa đến thiết bị phản ứng, bồn chứa, bộ trao đổi nhiệt hoặc hệ thống sấy. Sau khi truyền một phần nhiệt lượng, dầu quay trở lại bộ gia nhiệt và tiếp tục chu trình tuần hoàn.
Theo tài liệu nhà sản xuất, dòng bơm RY phù hợp để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ không vượt quá 350°C. Công nghiệp hóa chất cũng là một trong những lĩnh vực ứng dụng được nêu trong tài liệu.
Trong thiết bị phản ứng hóa học, nhiệt độ thường phải được duy trì trong một khoảng xác định để quá trình phản ứng diễn ra ổn định. RY32-32-160 có thể đưa dầu nóng qua áo gia nhiệt hoặc hệ thống ống xoắn bao quanh thiết bị phản ứng.
Dầu truyền nhiệt không tiếp xúc trực tiếp với hóa chất bên trong mà truyền nhiệt qua thành kim loại. Khi dầu nóng đi qua áo gia nhiệt, nhiệt lượng được truyền vào nguyên liệu hoặc hỗn hợp phản ứng. Dầu sau đó đi ra khỏi thiết bị và quay trở lại nguồn gia nhiệt.
Dòng dầu tuần hoàn liên tục giúp hạn chế sự biến động nhiệt độ trong quá trình sản xuất. Nếu lưu lượng dầu không ổn định, khả năng truyền nhiệt sẽ thay đổi, làm thời gian gia nhiệt kéo dài hoặc nhiệt độ trong thiết bị phản ứng phân bố không đồng đều.
RY32-32-160 có lưu lượng thiết kế 6 m³/h và cột áp 28 m. Bơm phù hợp khi lưu lượng cần thiết và tổng trở lực của vòng dầu qua thiết bị phản ứng tương ứng với các thông số này.
Một số nguyên liệu hóa chất cần được duy trì ở nhiệt độ nhất định để giữ độ linh động, giảm độ nhớt hoặc tránh kết tinh. Bồn chứa những môi chất này có thể được trang bị áo gia nhiệt hoặc ống xoắn dẫn dầu nóng.
RY32-32-160 đưa dầu từ thiết bị gia nhiệt đến bồn chứa, duy trì dòng dầu qua bề mặt trao đổi nhiệt rồi đưa dầu quay trở lại. Quá trình này giúp bồn được cấp nhiệt liên tục trong thời gian lưu trữ nguyên liệu.
Việc tuần hoàn đều giúp hạn chế tình trạng khu vực gần cửa dầu vào có nhiệt độ cao trong khi khu vực xa hơn chưa nhận đủ nhiệt. Tuy nhiên, hiệu quả phân bố nhiệt còn phụ thuộc vào cấu tạo áo gia nhiệt, vị trí đường dầu vào và đường dầu ra của bồn.
Nếu nhà máy có nhiều bồn sử dụng chung một vòng dầu nóng, lưu lượng tổng và sự phân chia giữa các nhánh phải được tính toán. RY32-32-160 chỉ phù hợp khi khả năng 6 m³/h tại cột áp 28 m đáp ứng được toàn bộ mạng tuần hoàn.
Trong một số dây chuyền hóa chất, môi chất có thể tăng độ nhớt, kết tinh hoặc đông đặc khi nhiệt độ giảm. Đường ống vận chuyển khi đó cần được giữ nhiệt bằng áo dầu nóng hoặc đường dầu tải nhiệt chạy kèm.
RY32-32-160 tạo dòng dầu qua các phần áo gia nhiệt để duy trì nhiệt độ thành ống. Nhiệt từ dầu được truyền gián tiếp đến môi chất công nghệ bên trong, giúp dòng hóa chất tiếp tục dịch chuyển trong đường ống.
Vai trò của bơm trong trường hợp này là bảo đảm dầu nóng đến được toàn bộ chiều dài tuyến ống. Cột áp 28 m giúp dòng dầu vượt qua trở lực của đường ống, van, co nối và các nhánh gia nhiệt.
Nếu tuyến ống quá dài hoặc có nhiều nhánh nhỏ, tổn thất áp suất có thể tăng cao và làm lưu lượng thực tế giảm. Vì vậy, khả năng sử dụng RY32-32-160 cần được xác định bằng tính toán trở lực của mạch dầu, không chỉ dựa vào công suất động cơ 1,5 kW.
Bộ trao đổi nhiệt là vị trí trung gian để dầu nóng truyền nhiệt cho môi chất công nghệ mà không tiếp xúc trực tiếp với nhau. RY32-32-160 có thể đưa dầu tải nhiệt đi qua một phía của bộ trao đổi nhiệt, trong khi nguyên liệu hóa chất đi qua phía còn lại.
Dầu nóng truyền nhiệt qua bề mặt trao đổi rồi quay trở lại nguồn gia nhiệt. Bơm duy trì dòng dầu liên tục để lượng nhiệt cấp vào bộ trao đổi không bị gián đoạn.
Khi lưu lượng dầu ổn định, khả năng trao đổi nhiệt cũng được duy trì đều hơn. Nếu lưu lượng giảm, dầu di chuyển chậm và lượng nhiệt đưa đến thiết bị thay đổi. Nếu lưu lượng quá cao, tải động cơ và tổn thất áp suất của hệ thống có thể tăng.
Do đó, RY32-32-160 cần được vận hành gần vùng lưu lượng thiết kế để phát huy đúng vai trò trong vòng trao đổi nhiệt.
Một số công đoạn sấy hoặc chưng cất trong nhà máy hóa chất sử dụng dầu truyền nhiệt để cung cấp nhiệt cho thiết bị. RY32-32-160 có thể tuần hoàn dầu nóng đến bộ gia nhiệt không khí, áo nhiệt của thiết bị sấy hoặc bề mặt truyền nhiệt của hệ thống chưng cất.
Dòng dầu liên tục giúp nguồn nhiệt được cung cấp ổn định trong thời gian thiết bị hoạt động. Bơm không quyết định trực tiếp nhiệt độ cuối cùng mà hỗ trợ vận chuyển năng lượng nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng.
Việc kiểm soát nhiệt độ vẫn do bộ gia nhiệt, cảm biến và hệ thống điều khiển đảm nhận. RY32-32-160 bảo đảm rằng dầu tải nhiệt có thể di chuyển liên tục trong mạch để quá trình điều khiển nhiệt đạt hiệu quả.
Dòng bơm RY có khả năng vận chuyển môi chất với nhiệt độ tối đa 350°C. Đặc điểm này giúp RY32-32-160 đáp ứng nhiều chế độ gia nhiệt trong nhà máy hóa chất.
Tuy nhiên, 350°C là giới hạn nhiệt độ của dòng bơm theo tài liệu, không phải nhiệt độ vận hành bắt buộc. Mức nhiệt thực tế phải phù hợp với quy trình hóa học, loại dầu tải nhiệt, vật liệu đường ống và giới hạn của các thiết bị trong hệ thống.
Trước khi đưa bơm lên nhiệt độ làm việc, thân bơm phải được gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C. Tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ.
Quá trình tăng nhiệt có kiểm soát giúp hạn chế sự giãn nở không đồng đều giữa thân bơm, trục và bánh công tác. Đây là điều kiện quan trọng để dòng dầu được duy trì ổn định trong hệ thống hóa chất có nhiệt độ cao.
Nhà sản xuất quy định lưu lượng qua bơm không được thấp hơn 30% lưu lượng thiết kế. Với RY32-32-160 có lưu lượng danh định 6 m³/h, giới hạn tối thiểu tương ứng khoảng 1,8 m³/h.
Trong nhà máy hóa chất, nhu cầu nhiệt có thể giảm khi thiết bị đã đạt đến nhiệt độ yêu cầu. Tuy nhiên, không nên đóng van xả đến mức dòng dầu qua bơm thấp hơn 1,8 m³/h.
Nếu thiết bị công nghệ chỉ cần một phần nhỏ lưu lượng, vòng dầu cần bố trí đường bypass. Phần dầu không đi vào thiết bị sử dụng nhiệt sẽ được hồi lại, giúp tổng lưu lượng qua RY32-32-160 luôn duy trì trên mức tối thiểu.
Dòng dầu đầy đủ giúp mang nhiệt ra khỏi thân bơm và hạn chế nhiệt tích tụ quanh bánh công tác, trục và bộ làm kín. Đây là điều kiện cần thiết để bơm duy trì vai trò tuần hoàn lâu dài trong dây chuyền.
Mặc dù được ứng dụng trong công nghiệp hóa chất, RY32-32-160 không mặc nhiên phù hợp để bơm trực tiếp mọi loại hóa chất. Tài liệu chỉ xác định thiết bị thích hợp với chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Vì vậy, vai trò phù hợp nhất của RY32-32-160 trong nhà máy hóa chất là tuần hoàn dầu truyền nhiệt sạch. Không nên sử dụng thiết bị để bơm trực tiếp axit mạnh, kiềm đậm đặc, dung môi có yêu cầu chống cháy nổ đặc biệt hoặc chất lỏng chứa tinh thể và cặn rắn nếu chưa kiểm tra vật liệu chế tạo.
Dầu tải nhiệt và hóa chất công nghệ cần được tách biệt bằng thành bồn, áo gia nhiệt hoặc bộ trao đổi nhiệt. Cách bố trí này vừa bảo vệ bơm vừa tránh làm dầu tải nhiệt nhiễm hóa chất.
Vai trò chính của bơm dầu truyền nhiệt RY32-32-160 trong nhà máy hóa chất là duy trì dòng dầu nóng tuần hoàn giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Bơm có thể phục vụ áo gia nhiệt của thiết bị phản ứng, bồn chứa, đường ống giữ nhiệt, bộ trao đổi nhiệt và các thiết bị sấy hoặc chưng cất.

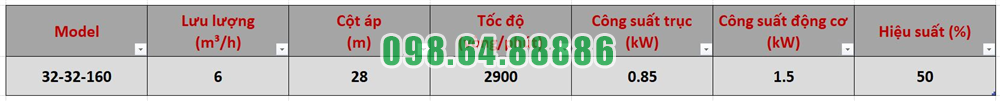

Với lưu lượng 6 m³/h, cột áp 28 m, tốc độ 2.900 vòng/phút và động cơ 1,5 kW, RY32-32-160 phù hợp với vòng dầu có nhu cầu thủy lực tương ứng. Khả năng vận chuyển dầu ở nhiệt độ lên tới 350°C giúp bơm đáp ứng nhiều yêu cầu gia nhiệt trong quá trình sản xuất hóa chất.
RY32-32-160 nên được sử dụng để tuần hoàn dầu tải nhiệt sạch, có tính ăn mòn yếu và không chứa hạt rắn. Để bơm phát huy đúng vai trò, hệ thống cần duy trì lưu lượng từ khoảng 1,8 m³/h trở lên, tăng nhiệt từ từ và bảo đảm dầu không tiếp xúc trực tiếp với hóa chất công nghệ.

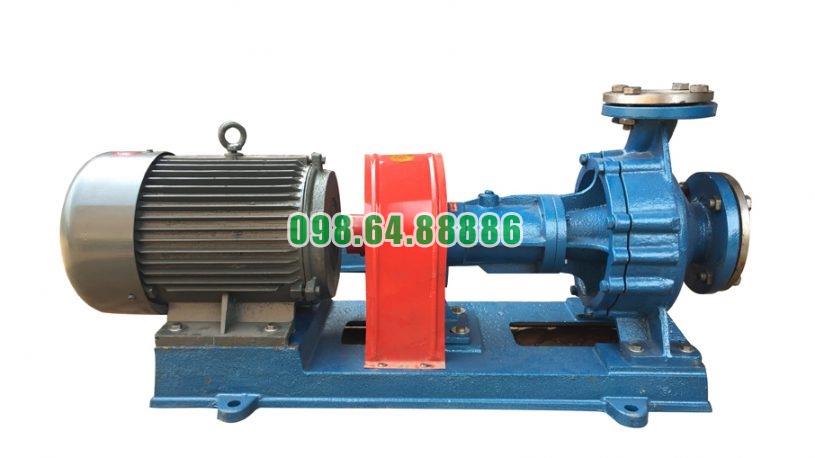

Bơm dầu công nghiệp chịu nhiệt RY32-32-160 tốc độ 2.900 vòng/phút, công suất 1.5 kW, lưu lượng 6 m3/h, cột áp 28 m
