Nguyên nhân bơm dầu truyền nhiệt RY50-32-250 không lên dầu và cách khắc phục cần được kiểm tra theo thứ tự từ đường hút, chiều quay, tốc độ động cơ đến bánh công tác và đường ống xả. Theo tài liệu dòng RY, hiện tượng bơm không ra chất lỏng hoặc lưu lượng rất nhỏ thường liên quan đến trở lực đường ống, bánh công tác bị tắc, tốc độ quay thấp, chiều quay sai hoặc van hút chưa mở.
Nếu van hút đang đóng hoặc mở chưa đủ, dầu không thể đi vào tâm bánh công tác với lưu lượng cần thiết. Khi đó, dù động cơ vẫn quay, RY50-32-250 có thể không lên dầu hoặc chỉ tạo được lưu lượng rất nhỏ.
Cách khắc phục: kiểm tra và mở hoàn toàn van hút trước khi vận hành. Tài liệu cũng yêu cầu van hút phải được mở hoàn toàn khi khởi động bơm.
RY50-32-250 là bơm ly tâm nên thân bơm cần có đủ môi chất trước khi khởi động. Nếu bên trong còn nhiều không khí, khả năng hút và tạo áp có thể bị ảnh hưởng.
Cách khắc phục: mồi đầy dầu vào thân bơm, đồng thời quay khớp nối bằng tay để hỗ trợ đẩy không khí ra ngoài trước khi chạy máy.
Chiều quay sai là nguyên nhân được nhà sản xuất nêu trực tiếp đối với hiện tượng bơm không ra dầu.
Theo tài liệu, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Cách khắc phục: kiểm tra chiều quay của động cơ. Nếu quay ngược, cần đảo lại chiều quay theo đúng yêu cầu trước khi tiếp tục vận hành.
Nếu động cơ quay quá chậm, bánh công tác không truyền đủ năng lượng cho dầu, khiến bơm khó tạo được lưu lượng và cột áp cần thiết.
Cách khắc phục: kiểm tra nguồn điện, động cơ và tốc độ quay, đưa bơm về đúng tốc độ làm việc. Tài liệu xác định tốc độ thấp là một nguyên nhân khiến bơm không ra dầu hoặc lưu lượng rất nhỏ.
Cặn bẩn, xỉ hàn hoặc dị vật lọt vào bơm có thể làm tắc bánh công tác, cản trở dòng dầu đi qua và khiến RY50-32-250 không lên dầu.
Cách khắc phục: dừng bơm, tháo kiểm tra và vệ sinh bánh công tác. Trước khi đưa hệ thống vào vận hành, đường ống cần được súc rửa sạch và lắp lưới lọc hoặc bộ lọc tại đường hút để hạn chế dị vật đi vào bơm.
Nếu đường xả bị tắc, van bố trí không phù hợp hoặc trở lực hệ thống quá lớn, dầu khó thoát khỏi bơm, làm lưu lượng giảm mạnh.
Cách khắc phục: kiểm tra đường ống xả, van và các vị trí có khả năng gây tắc; giảm trở lực đường ống và vệ sinh bánh công tác nếu cần. Đây là biện pháp được tài liệu RY nêu trực tiếp cho hiện tượng bơm không ra chất lỏng.
Không khí tồn tại trong đường ống làm dòng dầu không liên tục và có thể gây rung, tiếng ồn hoặc giảm khả năng hút.
Cách khắc phục: xả khí khỏi đường ống và mồi lại bơm. Tài liệu RY cũng nêu có không khí trong đường ống là một nguyên nhân gây rung mạnh và tiếng ồn lớn.
Khi gặp sự cố, nên kiểm tra theo thứ tự:
Van hút → mức dầu/mồi bơm → chiều quay → tốc độ động cơ → đường hút → bánh công tác → đường ống xả.
Kiểm tra theo trình tự này giúp khoanh vùng nhanh các nguyên nhân phổ biến mà không cần tháo bơm ngay từ đầu.
Nguyên nhân bơm dầu truyền nhiệt RY50-32-250 không lên dầu và cách khắc phục chủ yếu liên quan đến van hút đóng, bơm chưa được mồi đầy, chiều quay sai, tốc độ thấp, bánh công tác bị tắc hoặc trở lực đường ống quá lớn.
Khi xảy ra sự cố, cần ưu tiên kiểm tra đường hút và tình trạng mồi dầu trước, sau đó kiểm tra chiều quay, tốc độ động cơ và bánh công tác. Thực hiện đúng trình tự giúp RY50-32-250 nhanh chóng khôi phục khả năng hút – đẩy dầu và hạn chế phải tháo bơm không cần thiết.
Bơm dầu truyền nhiệt RY50-32-250 sử dụng kết cấu trong đó trục bơm và trục động cơ là hai bộ phận riêng, được liên kết truyền động thông qua khớp nối mềm. Bơm và động cơ được căn chỉnh đồng tâm và lắp trên cùng một bệ máy, tạo thành cụm truyền động ổn định cho hệ thống tuần hoàn dầu nóng.
Trong kết cấu RY50-32-250, trục bơm nằm trong cụm rôto và trực tiếp mang bánh công tác. Trục này không phải là phần kéo dài liền khối của trục động cơ.
Động cơ tạo mô-men quay, sau đó truyền chuyển động sang trục bơm thông qua khớp nối mềm. Nhờ đó, phần đầu bơm và phần động cơ tạo thành hai cụm riêng nhưng vẫn hoạt động đồng bộ.
Theo tài liệu, cụm rôto của dòng RY gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
RY50-32-250 sử dụng khớp nối mềm kiểu ba chấu để kết nối trục động cơ với trục bơm.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ đến trục bơm, từ đó làm bánh công tác quay và tạo dòng dầu tuần hoàn.
Thiết kế khớp nối mềm cũng giúp hệ truyền động có khả năng hấp thụ một phần rung động và sai lệch nhỏ trong quá trình vận hành.
Kết cấu trục bơm và trục động cơ liên kết bằng khớp nối giúp việc tháo lắp thuận tiện hơn.
Theo trình tự tháo bơm của nhà sản xuất, có thể tháo bu lông cố định động cơ, đưa động cơ ra khỏi bệ rồi tháo khớp nối trước khi tiếp tục tháo cụm đầu bơm và rôto.
Điều này thuận lợi cho các công việc như:
kiểm tra động cơ;
thay khớp nối;
bảo dưỡng ổ bi;
kiểm tra trục;
tháo bánh công tác;
bảo dưỡng cụm làm kín.
RY50-32-250 được thiết kế chuyên cho dầu tải nhiệt có nhiệt độ cao. Phần thân bơm tiếp xúc trực tiếp với môi chất nóng, trong khi động cơ được đặt tách khỏi đầu bơm và truyền động qua trục cùng khớp nối.
Dòng RY còn sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống, giúp giảm ảnh hưởng nhiệt từ thân bơm tới cụm ổ trục và truyền động.
Do trục động cơ và trục bơm là hai trục riêng kết nối bằng khớp nối mềm, việc căn chỉnh đồng tâm rất quan trọng.
Nhà sản xuất quy định:
sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm;
khe hở giữa hai đầu trục khoảng 2–3 mm.
Căn chỉnh đúng giúp khớp nối truyền mô-men ổn định, hạn chế rung và giảm tải không cần thiết lên các ổ bi.
Thiết kế liên kết qua khớp nối mềm còn cho phép dòng RY sử dụng động cơ thông thường hoặc động cơ phòng nổ tùy điều kiện của hệ thống.
Với RY50-32-250, cấu hình của nhà sản xuất sử dụng động cơ 11 kW, tốc độ khoảng 2.900 vòng/phút.
Bơm dầu truyền nhiệt RY50-32-250 có thiết kế trục bơm tách biệt với trục động cơ và liên kết thông qua khớp nối mềm kiểu ba chấu. Kết cấu này giúp truyền mô-men ổn định, thuận tiện cho tháo lắp và bảo dưỡng, đồng thời tạo khoảng cách giữa đầu bơm chứa dầu nóng với động cơ.
Khi lắp đặt, cần đặc biệt bảo đảm độ đồng tâm giữa hai trục và khe hở khớp nối đúng yêu cầu để RY50-32-250 vận hành ổn định trong hệ thống dầu truyền nhiệt.

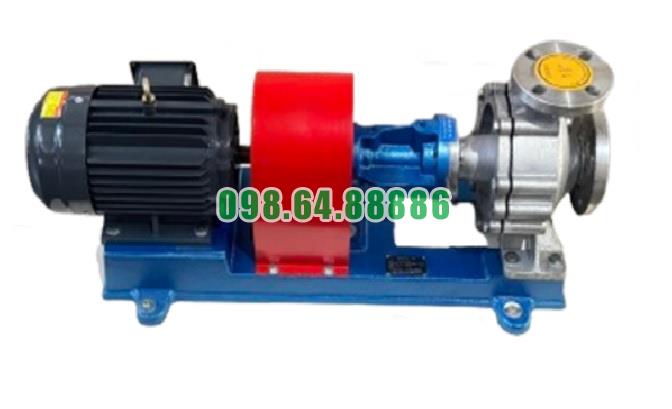

Bơm tuần hoàn dầu nóng RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m
