Giải pháp nâng cao cấu tạo chi tiết gối đỡ và thân Bơm dầu truyền nhiệt RY50-32-250A cần tập trung vào việc duy trì độ cứng vững của thân bơm, khả năng định vị chính xác cụm rôto và hạn chế các tác động cơ học lên gối đỡ trong quá trình vận hành. Theo tài liệu nhà sản xuất, dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm, trong khi cửa hút bố trí hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Gối đỡ là bộ phận quan trọng trong kết cấu RY50-32-250A vì trực tiếp hỗ trợ cụm trục và duy trì vị trí làm việc của rôto.
Thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Muốn gối đỡ duy trì độ chính xác lâu dài, tình trạng hai ổ bi cần được kiểm soát chặt chẽ. Sau khoảng 300 giờ vận hành đầu tiên, nhà sản xuất yêu cầu tháo ổ bi, vệ sinh và kiểm tra bề mặt làm việc. Nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Việc duy trì ổ bi ở trạng thái tốt giúp gối đỡ thực hiện đúng nhiệm vụ định vị trục, hạn chế độ rơ và rung động của cụm rôto.
Cụm thân của Bơm dầu truyền nhiệt RY50-32-250A gồm thân bơm và nắp bơm. Đây là khu vực trực tiếp chứa dòng dầu truyền nhiệt và bao quanh bánh công tác.
Trong sơ đồ kết cấu của dòng RY, thân bơm, bánh công tác, nắp bơm, trục, ổ bi, thân ổ trục và giá đỡ được bố trí thành các bộ phận riêng nhưng liên kết thành một cụm hoàn chỉnh.
Cách phân chia này giúp việc kiểm tra thân bơm và gối đỡ thuận tiện hơn khi cần bảo dưỡng.
Một giải pháp quan trọng để phát huy kết cấu gối đỡ và thân RY50-32-250A là bảo đảm bệ máy được cân bằng và cố định chính xác.
Nhà sản xuất yêu cầu đặt toàn bộ cụm bơm – động cơ lên móng, lắp bu lông móng và sử dụng thước thủy để cân bằng bệ trước khi siết chặt.
Nếu bệ máy bị nghiêng hoặc cố định không đồng đều, thân bơm và gối đỡ có thể chịu tải không đúng thiết kế. Điều này có thể ảnh hưởng đến vị trí tương đối giữa trục bơm và trục động cơ.
Vì vậy, một kết cấu gối đỡ tốt chỉ phát huy hiệu quả khi toàn bộ thân bơm được đặt trên nền móng ổn định.
Độ đồng tâm giữa bơm và động cơ có ảnh hưởng trực tiếp đến tải tác động lên gối đỡ.
Theo yêu cầu lắp đặt, sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Căn chỉnh chính xác giúp trục quay đúng tâm, từ đó hạn chế lực ngang và rung động truyền đến ổ bi và thân ổ trục.
Một trong những giải pháp quan trọng nhất để bảo vệ cấu tạo gối đỡ và thân Bơm dầu truyền nhiệt RY50-32-250A là bố trí giá đỡ đường ống độc lập.
Nhà sản xuất quy định đường hút và đường đẩy phải có giá đỡ hoặc hệ thống treo riêng, tuyệt đối không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Khi đường ống tác động lực lên thân bơm, thân có thể chịu thêm tải cơ học ngoài thiết kế. Tải này có thể ảnh hưởng đến sự đồng tâm của cụm trục và tăng tải lên gối đỡ.
Do đó, đỡ đường ống độc lập chính là giải pháp trực tiếp giúp duy trì độ ổn định của cả thân bơm và gối đỡ.
RY50-32-250A thuộc dòng bơm dầu truyền nhiệt làm việc với môi chất nhiệt độ cao, vì vậy sự giãn nở của thân bơm cần được tính đến trong quá trình vận hành.
Khi gia nhiệt sơ bộ, nhà sản xuất yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau khi gia nhiệt xong phải siết lại.
Giải pháp này giúp thân bơm có khả năng thích nghi với sự thay đổi kích thước do nhiệt, hạn chế ứng suất không cần thiết truyền sang gối đỡ và các vị trí liên kết.
Thân ổ trục chỉ có thể duy trì độ ổn định khi hai ổ bi được bôi trơn đúng yêu cầu.
Theo tài liệu, ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục, còn ổ bi phía khớp nối sử dụng loại mỡ quy định.
Bôi trơn đầy đủ giúp giảm ma sát và nhiệt phát sinh tại ổ bi, từ đó bảo vệ gối đỡ và duy trì độ chính xác của cụm trục.
Rung động là dấu hiệu quan trọng phản ánh tình trạng của gối đỡ, ổ bi và thân bơm.
Nhà sản xuất xác định các nguyên nhân gây rung mạnh gồm lệch đồng tâm giữa bơm và động cơ, ổ bi hư hỏng, tải trọng đường ống truyền lên bơm hoặc có không khí trong đường ống.
Vì vậy, kiểm tra rung định kỳ là giải pháp thực tế để phát hiện sớm những bất thường tại gối đỡ và kết cấu thân bơm.
Giải pháp nâng cao cấu tạo chi tiết gối đỡ và thân Bơm dầu truyền nhiệt RY50-32-250A cần tập trung vào việc phát huy đúng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm, duy trì hai ổ bi ở trạng thái tốt, cân bằng chắc chắn bệ máy và căn chỉnh chính xác trục bơm – động cơ.
Đồng thời, cần đỡ đường ống độc lập để không truyền tải trọng lên thân bơm, thực hiện bù giãn nở nhiệt đúng quy trình và duy trì bôi trơn ổ trục đầy đủ. Đây là những giải pháp được hỗ trợ trực tiếp bởi tài liệu kỹ thuật nhằm giúp gối đỡ và thân Bơm dầu truyền nhiệt RY50-32-250A duy trì độ cứng vững, độ đồng tâm và trạng thái vận hành ổn định lâu dài.
Bơm dầu truyền nhiệt RY50-32-250A được thiết kế để làm việc trong hệ thống tuần hoàn dầu nóng công nghiệp, với khả năng vận chuyển môi chất có nhiệt độ cao. Theo tài liệu kỹ thuật dòng RY, bơm phù hợp với chất lỏng có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Đối với model RY50-32-250A, các thông số làm việc chính gồm lưu lượng 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW và tốc độ quay 2.900 vòng/phút.
Điểm nổi bật của Bơm dầu truyền nhiệt RY50-32-250A là khả năng tham gia vào các hệ thống sử dụng dầu tải nhiệt ở nhiệt độ cao.
Trong quá trình vận hành, dầu nóng đi qua thân bơm, bánh công tác và đường ống để tạo thành vòng tuần hoàn liên tục. Vì vậy, kết cấu bơm phải đáp ứng điều kiện nhiệt độ cao trong suốt quá trình làm việc.
Theo giới hạn do nhà sản xuất công bố, 350°C là mức nhiệt độ môi chất tối đa, không phải mức nhiệt mà bơm bắt buộc phải vận hành thường xuyên.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Theo tài liệu, thiết kế này giúp cụm bơm có kết cấu gọn, đơn giản và vẫn bảo đảm độ an toàn, độ tin cậy trong quá trình vận hành.
Đối với RY50-32-250A, đặc điểm này phù hợp với môi trường làm việc của hệ thống dầu tải nhiệt, nơi bơm thường xuyên phải tiếp xúc với nhiệt độ cao.
Cụm làm kín của dòng RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Kết cấu này giúp hạn chế rò rỉ môi chất tại khu vực trục khi bơm làm việc với dầu nóng trong điều kiện cho phép.
Tuy nhiên, tài liệu không công bố riêng nhiệt độ chịu đựng tối đa của từng chi tiết làm kín, vì vậy giới hạn 350°C nên được hiểu là giới hạn nhiệt độ môi chất áp dụng cho dòng bơm RY theo tài liệu tổng thể.
Để RY50-32-250A làm việc ổn định ở nhiệt độ cao, bơm phải được gia nhiệt sơ bộ trước khi khởi động.
Nhà sản xuất yêu cầu cho dầu nóng tuần hoàn qua thân bơm nhiều lần, đồng thời kiểm soát:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp các chi tiết kim loại thích nghi với sự thay đổi nhiệt độ và hạn chế ảnh hưởng của giãn nở nhiệt đột ngột.
Trong quá trình gia nhiệt sơ bộ, tài liệu còn yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt.
Sau khi gia nhiệt hoàn tất, các bu lông phải được siết lại.
Đây là yêu cầu trực tiếp liên quan đến khả năng làm việc của RY50-32-250A trong môi trường dầu nóng, bởi nhiệt độ càng cao thì tác động của giãn nở nhiệt lên thân bơm và cụm liên kết càng cần được kiểm soát.
Khả năng chịu nhiệt đến 350°C không đồng nghĩa với việc có thể đưa bơm từ trạng thái nguội lên vùng nhiệt độ cao trong thời gian ngắn.
Tốc độ tăng nhiệt tối đa 50°C/giờ do nhà sản xuất quy định cho thấy quá trình nâng nhiệt cần được thực hiện từng bước.
Khi hệ thống vận hành ở vùng nhiệt độ cao, người vận hành cần theo dõi nhiệt độ dầu và nhiệt độ thân bơm liên tục để bảo đảm không vượt giới hạn thiết kế.
Khi RY50-32-250A làm việc với dầu tải nhiệt nhiệt độ cao, nhà sản xuất yêu cầu thường xuyên kiểm tra:
Nhiệt độ thân bơm.
Nhiệt độ ổ trục.
Độ rung.
Áp suất cửa xả.
Lưu lượng vận hành.
Việc theo dõi các chỉ tiêu này giúp phát hiện sớm tình trạng bất thường phát sinh do nhiệt độ cao hoặc điều kiện vận hành không phù hợp.
350°C là giới hạn nhiệt độ môi chất của dòng RY theo tài liệu nhà sản xuất. Điều này có nghĩa là nhiệt độ dầu tải nhiệt không được vượt quá mức này trong quá trình vận hành.
Ngoài giới hạn của bơm, nhiệt độ thực tế còn phải phù hợp với loại dầu tải nhiệt, đường ống, van, gioăng và các thiết bị liên quan trong toàn bộ hệ thống.
Khả năng chịu nhiệt độ lên đến 350 độ C của Bơm dầu truyền nhiệt RY50-32-250A là đặc điểm phù hợp với các hệ thống tuần hoàn dầu nóng công nghiệp. Theo tài liệu kỹ thuật, dòng RY có thể vận chuyển môi chất nhiệt độ cao nhưng không vượt quá 350°C.
Để khai thác khả năng này an toàn và ổn định, RY50-32-250A cần được gia nhiệt sơ bộ, kiểm soát chênh lệch nhiệt độ dầu và thân bơm không quá 40°C, tốc độ tăng nhiệt không quá 50°C/giờ và thực hiện đúng yêu cầu bù giãn nở nhiệt. Đây là các điều kiện quan trọng giúp bơm làm việc bền vững trong hệ thống dầu tải nhiệt nhiệt độ cao.

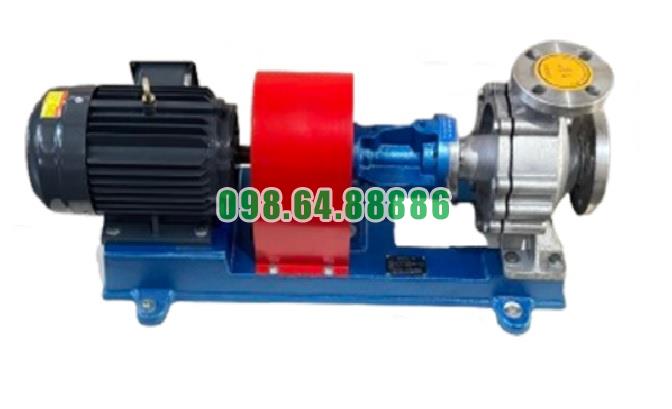

Máy bơm dầu truyền nhiệt RY50-32-250A tốc độ 2900 vòng/phút, công suất 7.5 kW, lưu lượng 16 m3/h, cột áp 60 m
