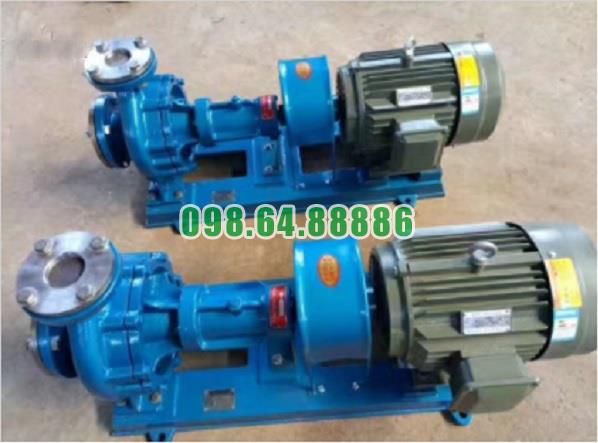

Bơm dầu gia nhiệt RY40-25-200 công suất 4 kW, tốc độ quay 2900 vòng/phút, cột áp 50 m, lưu lượng 10 m3/h

Cách thức chất lỏng di chuyển qua bánh công tác Bơm dầu truyền nhiệt RY40-25-200

Ở Bơm dầu truyền nhiệt RY40-25-200, dầu truyền nhiệt đi vào tâm bánh công tác theo hướng dọc trục, sau đó được các cánh bánh công tác dẫn chuyển động từ vùng tâm ra mép ngoài. Trong quá trình này, bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút truyền năng lượng cơ học cho dòng dầu, làm tăng năng lượng của chất lỏng trước khi dầu đi vào khoang thân bơm và ra cửa xả.

Dầu đi vào tâm bánh công tác theo hướng trục

RY40-25-200 có cửa hút danh nghĩa DN40 bố trí theo hướng trục. Khi bơm hoạt động, dầu từ đường hút đi thẳng vào khu vực trung tâm của bánh công tác, còn gọi là mắt bánh công tác.

Tại vị trí này, dầu được đưa vào các rãnh dòng hình thành giữa những cánh của bánh công tác. Đây là điểm bắt đầu quá trình truyền năng lượng từ bánh công tác sang chất lỏng.

Bánh công tác quay tạo chuyển động cho dòng dầu

Động cơ 4 kW truyền mô-men qua khớp nối, trục bơm và làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút. Khi bánh công tác quay, các cánh bơm tác động trực tiếp lên dầu nằm trong các rãnh cánh.

Dầu không còn chỉ chuyển động theo hướng trục mà bắt đầu quay theo bánh công tác, đồng thời chuyển dần từ vùng tâm ra vùng có bán kính lớn hơn.

Dầu di chuyển từ tâm ra mép ngoài bánh công tác

Khi đi qua các rãnh cánh, chất lỏng được dẫn từ đường kính nhỏ ở mắt bánh công tác tới đường kính lớn ở mép ngoài. Với RY40-25-200, ký hiệu “200” thể hiện đường kính ngoài danh nghĩa của bánh công tác là khoảng 200 mm.

Trong quá trình chuyển động ra phía ngoài, vận tốc và tổng năng lượng của dòng dầu tăng lên do bánh công tác liên tục truyền công cho chất lỏng.

Cánh bánh công tác định hướng dòng chảy

Các cánh trên bánh công tác không chỉ làm dầu quay mà còn tạo đường dẫn để dòng dầu di chuyển theo hướng xác định.

Dầu đi vào rãnh giữa hai cánh ở vùng tâm, tiếp tục chuyển động dọc theo bề mặt cánh rồi thoát ra tại mép ngoài bánh công tác. Nhờ đó, dòng dầu được chuyển liên tục từ khu vực hút sang khu vực có áp suất và năng lượng cao hơn.

Áp suất ở tâm bánh công tác thấp hơn phía ngoài

Khi bánh công tác liên tục đưa dầu từ vùng tâm ra phía ngoài, điều kiện áp suất tại vùng mắt bánh công tác được duy trì thấp hơn phía sau bánh công tác. Chênh lệch áp suất này giúp dầu từ đường hút tiếp tục đi vào tâm bánh công tác.

Do đó, khi bơm vận hành ổn định, quá trình diễn ra liên tục: dầu mới đi vào tâm trong khi lượng dầu đã nhận năng lượng được đưa ra phía ngoài.

Dầu rời bánh công tác với vận tốc cao

Tại mép ngoài bánh công tác, dầu đã nhận năng lượng từ trục bơm và có vận tốc lớn hơn so với lúc đi vào. Dòng dầu sau đó rời bánh công tác và đi vào khoang dẫn dòng của thân bơm.

Có thể mô tả đường chuyển động chính như sau:

Cửa hút DN40 → mắt bánh công tác → rãnh giữa các cánh → mép ngoài bánh công tác → khoang thân bơm → cửa xả DN25.

Thân bơm tiếp nhận dòng dầu từ bánh công tác

Sau khi ra khỏi bánh công tác, dầu không đi ngay vào đường ống xả mà trước tiên đi qua khoang dẫn dòng trong thân bơm. Tại đây, vận tốc dòng chảy được điều chỉnh và một phần động năng được chuyển thành áp năng.

Nhờ quá trình truyền năng lượng tại bánh công tác kết hợp với quá trình dẫn dòng trong thân bơm, RY40-25-200 có thể đạt điểm làm việc khoảng 10 m³/h với cột áp 50 m.

Chuyển động liên tục duy trì lưu lượng của bơm

Trong khi dầu tại mép ngoài liên tục rời bánh công tác, dầu mới tiếp tục được đưa vào vùng tâm. Vì vậy, bên trong bánh công tác luôn tồn tại dòng chuyển động liên tục từ tâm ra ngoài.

Quá trình này được duy trì miễn là bánh công tác quay, đường hút được cung cấp đầy dầu và hệ thống không xuất hiện điều kiện hút bất lợi.

Cách thức chất lỏng di chuyển qua bánh công tác Bơm dầu truyền nhiệt RY40-25-200 bắt đầu từ việc dầu đi theo hướng trục vào mắt bánh công tác, sau đó được các cánh đang quay dẫn từ vùng tâm ra mép ngoài. Trong quá trình này, bánh công tác truyền năng lượng cơ học cho dầu, làm tăng vận tốc và tổng năng lượng của dòng chất lỏng.

Sau khi rời bánh công tác, dầu đi vào khoang thân bơm, nơi một phần động năng tiếp tục được chuyển thành áp năng trước khi dầu đi ra cửa xả DN25. Chu trình chuyển động liên tục này là cơ sở để RY40-25-200 duy trì lưu lượng 10 m³/h và cột áp 50 m trong hệ thống tuần hoàn dầu truyền nhiệt.

Ưu điểm từ thiết kế đồng tâm trục động cơ và Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 được bố trí cùng động cơ trên một bệ chung, trong đó trục động cơ và trục bơm được căn chỉnh đồng tâm rồi liên kết qua khớp nối đàn hồi. Thiết kế này có ý nghĩa trực tiếp đối với khả năng truyền động, độ rung, tuổi thọ ổ bi và sự ổn định của cụm bơm khi vận hành ở tốc độ cao.

Truyền mô-men từ động cơ sang bơm ổn định

Khi hai trục được căn chỉnh đúng tâm, mô-men từ động cơ được truyền qua khớp nối đến trục bơm theo phương ổn định. Trục bơm sau đó trực tiếp dẫn động bánh công tác quay.

Với RY40-25-200 hoạt động ở tốc độ khoảng 2.900 vòng/phút, độ đồng tâm tốt giúp quá trình truyền chuyển động diễn ra đều, hạn chế các lực phụ xuất hiện do hai trục bị lệch vị trí.

Giảm rung động trong quá trình vận hành

Sai lệch tâm giữa động cơ và bơm có thể khiến khớp nối phải liên tục bù sai lệch trong mỗi vòng quay. Điều này làm tăng rung động và tạo tải không cần thiết lên trục.

Khi trục động cơ và trục Bơm dầu truyền nhiệt RY40-25-200 được căn đồng tâm, cụm quay vận hành cân bằng hơn. Độ rung thấp giúp bơm duy trì trạng thái hoạt động ổn định, đặc biệt khi phải vận hành liên tục trong hệ thống dầu nóng.

Giảm tải lên hai ổ bi của trục bơm

RY40-25-200 sử dụng hai ổ bi để nâng đỡ và định vị trục. Nếu hai trục động cơ và bơm bị lệch tâm, lực hướng kính và tải bổ sung có thể truyền vào cụm ổ bi.

Căn chỉnh đồng tâm giúp hạn chế những tải phụ này, nhờ đó ổ bi chủ yếu chịu tải phát sinh từ quá trình vận hành bình thường của bơm. Điều này góp phần giảm mài mòn và hỗ trợ duy trì tuổi thọ của cụm ổ trục.

Hạn chế ảnh hưởng đến hệ thống làm kín

Độ ổn định của trục liên quan trực tiếp đến khả năng làm việc của bộ chèn và phớt dầu. Khi trục bị rung hoặc lệch quá mức, bề mặt tiếp xúc tại khu vực làm kín có thể chịu tải không đều, làm tăng nguy cơ mài mòn.

Thiết kế đồng tâm giúp trục quay ổn định hơn tại khu vực đi qua bộ phận làm kín. Nhờ đó, phớt dầu chịu nhiệt và bộ chèn của RY40-25-200 có điều kiện duy trì khả năng kiểm soát rò rỉ tốt hơn.

Giúp khớp nối đàn hồi làm việc đúng chức năng

Khớp nối ba chấu giữa động cơ và bơm có khả năng hấp thụ một phần rung động và bù những sai lệch nhỏ trong quá trình vận hành. Tuy nhiên, khớp nối không nên được sử dụng để bù cho tình trạng lệch tâm lớn do lắp đặt sai.

Khi hai trục được căn chỉnh chính xác, khớp nối chủ yếu thực hiện nhiệm vụ truyền mô-men và hấp thụ những dao động nhỏ, thay vì liên tục chịu biến dạng để bù sai lệch lắp đặt.

Giảm tổn thất cơ học của hệ truyền động

Trục bị lệch tâm có thể làm tăng ma sát tại ổ bi, khớp nối và khu vực làm kín. Những tổn thất này làm một phần năng lượng từ động cơ bị tiêu hao dưới dạng ma sát, rung động và nhiệt.

Việc căn chỉnh đồng tâm giúp hệ truyền động hoạt động thuận lợi hơn, hỗ trợ truyền năng lượng từ motor 4 kW đến bánh công tác của bơm với ít tổn thất cơ học không cần thiết.

Thuận lợi cho việc kiểm tra và bảo dưỡng

Bơm và động cơ được lắp trên cùng một bệ giúp quá trình căn chỉnh trục thuận tiện hơn. Khi bảo dưỡng, tháo lắp hoặc thay khớp nối, kỹ thuật viên có thể kiểm tra lại vị trí tương quan giữa hai trục trước khi đưa bơm vào vận hành.

Đối với RY40-25-200, sai lệch căn chỉnh tại vành khớp nối cần được kiểm soát trong giới hạn khoảng 0,1 mm. Việc duy trì độ chính xác này giúp cụm bơm hoạt động ổn định sau quá trình lắp đặt hoặc sửa chữa.

Ưu điểm từ thiết kế đồng tâm trục động cơ và Bơm dầu truyền nhiệt RY40-25-200 thể hiện rõ ở khả năng truyền mô-men ổn định, giảm rung, giảm tải phụ lên ổ bi và hỗ trợ hệ thống làm kín làm việc hiệu quả hơn.

Khi động cơ, khớp nối và trục bơm được căn chỉnh đúng tâm, cụm quay của RY40-25-200 có thể duy trì trạng thái ổn định ở tốc độ 2.900 vòng/phút, đồng thời hạn chế mài mòn cơ học và hỗ trợ bơm vận hành bền bỉ trong hệ thống tuần hoàn dầu truyền nhiệt.
