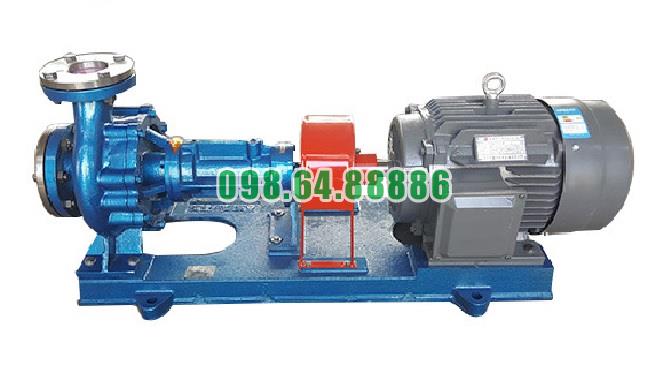

Bơm tuần hoàn dầu tải nhiệt RY25-25-160 3 m3/h, 27 m, 2.900 vòng/phút, 1.5 kW

Ưu điểm về kích thước nhỏ gọn của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 có kết cấu tương đối nhỏ gọn, phù hợp với các hệ thống tuần hoàn dầu nóng quy mô nhỏ và vừa. Cụm bơm được bố trí tập trung trên cùng một bệ máy, gồm thân bơm, cụm ổ trục, khớp nối mềm và động cơ công suất 1,5 kW.

Ưu điểm nhỏ gọn không chỉ giúp tiết kiệm diện tích lắp đặt mà còn tạo thuận lợi cho việc bố trí đường ống, vận chuyển, kiểm tra và tích hợp bơm vào các cụm gia nhiệt hoàn chỉnh.

Kết cấu tập trung trên cùng một bệ máy

Bơm và động cơ được lắp đồng tâm trên cùng một bệ. Cách bố trí này giúp các bộ phận truyền động nằm trên một trục thống nhất, không cần sử dụng hệ thống truyền động trung gian phức tạp.

Cấu hình tập trung giúp:

• Giảm chiều dài tổng thể của cụm thiết bị.
• Hạn chế số lượng khung và giá đỡ riêng.
• Dễ xác định vị trí lắp đặt.
• Thuận tiện căn chỉnh bơm với động cơ.
• Tạo thành một cụm máy hoàn chỉnh, dễ di chuyển.

So với hệ thống có động cơ đặt tách rời hoặc truyền động bằng dây đai, kết cấu đồng trục giúp RY25-25-160 gọn và đơn giản hơn.

Không cần hệ thống nước làm mát cồng kềnh

Một nguyên nhân quan trọng tạo nên kích thước nhỏ gọn của RY25-25-160 là thiết kế tản nhiệt tự nhiên. Bơm không cần lắp thêm đường cấp nước, đường hồi nước hoặc khoang nước làm mát quanh cụm ổ trục.

Nhờ loại bỏ hệ thống làm mát bằng nước, cụm bơm không cần bố trí thêm:

• Bơm nước tuần hoàn.
• Bồn chứa nước.
• Đường ống cấp và xả nước.
• Van điều chỉnh nước.
• Bộ trao đổi nhiệt phụ.
• Các đầu nối làm mát quanh bơm.

Điều này giúp giảm đáng kể không gian cần thiết xung quanh cụm máy. Khu vực lắp đặt chỉ cần bảo đảm thông thoáng để nhiệt có thể phát tán tự nhiên.

Cụm rôto có cấu tạo đơn giản

Cụm rôto của bơm gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Số lượng chi tiết chính không quá nhiều, được bố trí liên tục trên cùng một trục.

Bánh công tác nằm trực tiếp trong thân bơm, còn trục được đỡ bằng hai ổ bi trong thân ổ trục. Kết cấu này giúp cụm quay được tập trung trong một khoảng không gian tương đối ngắn.

Cấu tạo đơn giản mang lại các lợi ích:

• Giảm số lượng bộ phận chiếm diện tích.
• Hạn chế các cụm truyền động phụ.
• Thuận tiện tháo lắp.
• Dễ kiểm tra từng bộ phận.
• Giảm khối lượng kết cấu không cần thiết.

Cửa hút và cửa xả được bố trí hợp lý

Cửa hút của RY25-25-160 bố trí theo hướng trục, trong khi cửa xả hướng tâm theo phương thẳng đứng. Cách bố trí này giúp đường ống được dẫn theo hai hướng khác nhau mà không chiếm quá nhiều không gian hai bên thân bơm.

Đường hồi có thể nối thẳng vào cửa hút phía trước. Đường cấp dầu nóng từ cửa xả được dẫn lên phía trên, thuận tiện kết nối với giá ống hoặc thiết bị gia nhiệt.

Cấu hình này giúp:

• Tận dụng không gian phía trước và phía trên bơm.
• Giảm đường ống chạy ngang quanh cụm máy.
• Hạn chế giao cắt giữa đường hút và đường xả.
• Tạo lối thao tác rõ ràng ở hai bên bơm.
• Thuận tiện lắp bơm sát các cụm thiết bị khác.

Phù hợp với cụm gia nhiệt dạng skid

Nhờ kích thước gọn, RY25-25-160 có thể được tích hợp vào cụm gia nhiệt chế tạo sẵn trên khung hoặc bệ skid.

Trên cùng một khung có thể bố trí bơm, bộ gia nhiệt, van, bộ lọc, bình giãn nở và thiết bị đo. Kích thước bơm nhỏ giúp dành thêm không gian cho các bộ phận cần thiết khác mà không làm cụm thiết bị quá lớn.

Ưu điểm này đặc biệt phù hợp với:

• Cụm gia nhiệt dầu độc lập.
• Máy sấy quy mô nhỏ và vừa.
• Bồn có áo gia nhiệt.
• Thiết bị trao đổi nhiệt.
• Dây chuyền sản xuất cần lắp ghép nhanh.
• Hệ thống được chế tạo hoàn chỉnh trước khi đưa đến nhà máy.

Tiết kiệm diện tích nhà xưởng

Trong nhiều nhà máy, diện tích kỹ thuật quanh bồn, lò gia nhiệt hoặc máy sản xuất thường bị giới hạn. Một cụm bơm quá lớn có thể gây khó khăn khi bố trí lối đi và đường ống.

Kích thước nhỏ gọn của RY25-25-160 giúp giảm diện tích nền cần sử dụng. Bơm có thể được đặt gần thiết bị gia nhiệt hoặc gần đường hồi dầu, nhờ đó chiều dài đường ống cũng có thể được rút ngắn.

Việc tiết kiệm diện tích mang lại các lợi ích:

• Dễ bố trí trong nhà xưởng hiện có.
• Giảm nhu cầu cải tạo mặt bằng.
• Duy trì lối đi cho người vận hành.
• Hạn chế ảnh hưởng đến các thiết bị lân cận.
• Thuận tiện mở rộng hoặc thay đổi dây chuyền.

Thuận tiện vận chuyển và lắp đặt

Cụm bơm nhỏ gọn giúp việc vận chuyển từ kho đến vị trí lắp đặt thuận tiện hơn. Thiết bị có thể được đặt trên bệ hoàn chỉnh, sau đó di chuyển và cố định tại hiện trường.

So với cụm bơm có nhiều thiết bị làm mát phụ trợ, RY25-25-160 giảm số lượng bộ phận phải vận chuyển và kết nối riêng.

Quá trình lắp đặt chủ yếu tập trung vào:

• Cố định bệ bơm.
• Căn chỉnh bơm và động cơ.
• Kết nối đường hút và đường xả.
• Đấu điện cho động cơ.
• Kiểm tra chiều quay.
• Mồi dầu và chạy thử.

Số lượng hạng mục lắp đặt ít hơn giúp rút ngắn thời gian thi công tại nhà máy.

Thuận tiện tiếp cận khi bảo dưỡng

Kích thước nhỏ không đồng nghĩa với việc các bộ phận bị bố trí quá chật. Cụm thân bơm, ổ trục và khớp nối được sắp xếp theo chiều dọc trục, giúp kỹ thuật viên dễ nhận biết vị trí từng bộ phận.

Khi cần bảo dưỡng, người vận hành có thể tiếp cận:

• Khớp nối giữa bơm và động cơ.
• Thân ổ trục.
• Các vị trí bôi trơn.
• Bộ chèn packing.
• Phớt dầu.
• Thân và nắp bơm.

Kết cấu tập trung cũng giúp giảm quãng đường thao tác giữa các bộ phận, thuận tiện kiểm tra nhiệt độ, độ rung và tình trạng rò rỉ.

Giảm chiều dài đường ống phụ trợ

Do không sử dụng nước làm mát và không cần thiết bị truyền động trung gian, hệ thống quanh RY25-25-160 có ít đường ống phụ hơn.

Việc giảm đường ống phụ trợ giúp:

• Khu vực bơm gọn và dễ quan sát.
• Giảm số lượng van và đầu nối.
• Hạn chế các điểm có thể rò rỉ.
• Dễ vệ sinh khu vực lắp đặt.
• Thuận tiện kiểm tra đường dầu chính.

Đây là lợi ích quan trọng trong hệ thống dầu nóng, nơi đường ống cần được bố trí rõ ràng để thuận tiện theo dõi và xử lý khi có sự cố.

Phù hợp với công suất làm việc của bơm

RY25-25-160 có lưu lượng 3 m³/h, cột áp 27 m và động cơ 1,5 kW. Quy mô kết cấu của bơm tương đối phù hợp với dải thông số này, không sử dụng thân máy hoặc động cơ quá lớn so với nhu cầu tuần hoàn.

Sự cân đối giữa kích thước, công suất và khả năng làm việc giúp bơm phù hợp với những hệ thống không cần lưu lượng quá cao nhưng vẫn yêu cầu tuần hoàn dầu nóng ổn định.

Lưu ý khi bố trí bơm nhỏ gọn

Mặc dù bơm có kết cấu gọn, không nên đặt thiết bị trong không gian quá kín. Cần chừa khoảng trống phù hợp quanh thân ổ trục, giá đỡ và khớp nối để tản nhiệt cũng như bảo dưỡng.

Khi lắp đặt cần bảo đảm:

• Không che kín các bề mặt tản nhiệt.
• Có đủ không gian tháo khớp nối và ổ bi.
• Đường ống có giá đỡ độc lập.
• Không đặt van hoặc phụ kiện nặng trực tiếp lên cửa bơm.
• Chừa lối tiếp cận để kiểm tra packing.
• Bảo đảm không khí lưu thông quanh cụm máy.

Bố trí quá sát tường hoặc thiết bị khác có thể làm giảm ưu điểm tản nhiệt và gây khó khăn khi sửa chữa.

Ưu điểm nhỏ gọn của Bơm dầu truyền nhiệt RY25-25-160 đến từ cách bố trí bơm và động cơ trên cùng một bệ, cấu tạo rôto đơn giản, cửa hút – xả hợp lý và thiết kế tản nhiệt tự nhiên không cần hệ thống nước làm mát.

Kết cấu này giúp tiết kiệm diện tích nhà xưởng, giảm đường ống phụ trợ, thuận tiện vận chuyển và dễ tích hợp vào các cụm gia nhiệt dạng skid. Bơm cũng phù hợp với những khu vực lắp đặt hạn chế nhưng vẫn cần duy trì lưu lượng dầu nóng 3 m³/h và cột áp 27 m.

Để phát huy lợi thế nhỏ gọn mà vẫn bảo đảm vận hành an toàn, khu vực đặt bơm cần có đủ khoảng trống tản nhiệt, kiểm tra và tháo lắp các bộ phận chính.

Ứng dụng Bơm dầu truyền nhiệt RY25-25-160 cho lò hơi tải nhiệt công nghiệp

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng để tuần hoàn dầu nóng trong hệ thống lò tải nhiệt công nghiệp. Bơm đưa dầu từ lò gia nhiệt đến thiết bị sử dụng nhiệt, sau đó đưa dầu đã giảm nhiệt quay trở lại lò để tiếp tục chu trình.

Model RY25-25-160 có lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút. Các thông số này phù hợp với mạch dầu tải nhiệt quy mô nhỏ và vừa, có tổng trở lực nằm trong khả năng làm việc của bơm.

Vai trò của bơm trong hệ thống lò tải nhiệt

Trong hệ thống lò tải nhiệt, dầu nóng đóng vai trò mang nhiệt từ buồng gia nhiệt đến máy móc hoặc thiết bị sản xuất. Bơm RY25-25-160 tạo dòng tuần hoàn liên tục để dầu không bị lưu lại quá lâu tại một vị trí.

Chu trình hoạt động cơ bản gồm:

Lò gia nhiệt → Bơm RY25-25-160 → thiết bị sử dụng nhiệt → đường hồi dầu → lò gia nhiệt.

Bơm không trực tiếp tạo ra nhiệt mà có nhiệm vụ vận chuyển và phân phối nhiệt thông qua dòng dầu tuần hoàn.

Đưa dầu nóng từ lò đến thiết bị sử dụng nhiệt

Sau khi được làm nóng trong lò, dầu tải nhiệt được Bơm RY25-25-160 đưa đến các thiết bị như:

• Nồi phản ứng có áo nhiệt.
• Bồn gia nhiệt.
• Máy ép nóng.
• Dàn trao đổi nhiệt.
• Buồng sấy công nghiệp.
• Khuôn gia nhiệt.
• Máy cán hoặc thiết bị giữ nhiệt.

Lưu lượng 3 m³/h giúp duy trì lượng dầu tuần hoàn phù hợp cho một thiết bị độc lập hoặc một cụm gia nhiệt có nhu cầu vừa phải.

Đưa dầu hồi trở lại lò gia nhiệt

Sau khi truyền nhiệt cho thiết bị sản xuất, nhiệt độ dầu giảm xuống. Dầu được dẫn về phía cửa hút của bơm và tiếp tục được đưa trở lại lò để gia nhiệt.

Quá trình này diễn ra liên tục, tạo thành một mạch tuần hoàn kín. Nhờ đó, dầu tải nhiệt được tái sử dụng nhiều lần và không cần xả bỏ sau mỗi chu trình.

Dòng hồi ổn định còn giúp lò nhận đủ lượng dầu cần thiết, hạn chế hiện tượng thiếu dầu hoặc tích nhiệt quá mức tại buồng gia nhiệt.

Tạo cột áp cho mạch dầu tải nhiệt

Cột áp 27 m giúp Bơm dầu truyền nhiệt RY25-25-160 thắng được trở lực phát sinh trong hệ thống, bao gồm:

• Ma sát trong đường ống.
• Trở lực tại van và cút nối.
• Trở lực của bộ lọc.
• Các đường dẫn trong áo nhiệt.
• Kênh dầu trong bộ trao đổi nhiệt.
• Chênh lệch độ cao giữa lò và thiết bị.

Khả năng tạo cột áp phù hợp giúp dầu nóng lưu thông qua toàn bộ mạch thay vì chỉ tuần hoàn gần khu vực lò.

Hạn chế dầu quá nhiệt trong lò

Dầu tải nhiệt cần được lưu thông liên tục khi nguồn gia nhiệt đang hoạt động. Nếu bơm dừng hoặc lưu lượng quá thấp, dầu có thể lưu lại trong buồng gia nhiệt quá lâu và bị quá nhiệt cục bộ.

Bơm RY25-25-160 giúp đưa dầu nóng ra khỏi lò và thay thế bằng lượng dầu hồi có nhiệt độ thấp hơn. Quá trình trao đổi liên tục góp phần:

• Hạn chế dầu bị phân hủy do quá nhiệt.
• Giảm nguy cơ đóng cặn trong đường dầu.
• Bảo vệ bề mặt trao đổi nhiệt của lò.
• Duy trì nhiệt độ dầu ổn định hơn.
• Hạn chế dao động nhiệt trong hệ thống.

Vì vậy, không nên duy trì nguồn đốt hoặc nguồn điện gia nhiệt khi bơm tuần hoàn đã dừng.

Duy trì nguồn nhiệt ổn định cho dây chuyền

Khi dầu được tuần hoàn đều, thiết bị sử dụng nhiệt nhận được nguồn nhiệt liên tục. Điều này giúp giảm tình trạng nhiệt độ tăng chậm, dao động hoặc phân bố không đồng đều.

Bơm RY25-25-160 hỗ trợ duy trì:

• Nhiệt độ ổn định tại thiết bị.
• Tốc độ gia nhiệt tương đối đều.
• Sự đồng nhất giữa các mẻ sản xuất.
• Khả năng vận hành liên tục của dây chuyền.
• Mức nhiệt phù hợp tại đầu vào và đường hồi.

Tuy nhiên, khả năng điều khiển chính xác vẫn phụ thuộc vào cảm biến, van điều tiết và bộ điều khiển nhiệt độ của hệ thống.

Phù hợp với dầu tải nhiệt nhiệt độ cao

RY25-25-160 được thiết kế cho môi chất dầu nóng có nhiệt độ làm việc cao. Điều này cho phép bơm hoạt động trong các hệ thống lò tải nhiệt mà bơm nước thông thường không đáp ứng được.

Kết cấu tản nhiệt tự nhiên giúp giảm nhiệt truyền từ buồng bơm đến ổ bi và bộ phận làm kín. Nhờ đó, cụm bơm không cần một hệ thống nước làm mát riêng khi được lắp đặt trong điều kiện thông thoáng và vận hành đúng kỹ thuật.

Phạm vi hệ thống phù hợp

Bơm RY25-25-160 thích hợp với:

• Lò tải nhiệt công suất nhỏ.
• Một thiết bị sử dụng nhiệt độc lập.
• Mạch dầu phục vụ một bồn hoặc một máy.
• Dàn trao đổi nhiệt có lưu lượng dầu vừa phải.
• Hệ thống có đường ống không quá lớn.
• Cụm gia nhiệt phụ trợ trong dây chuyền công nghiệp.

Nếu lò cấp nhiệt cho nhiều thiết bị cùng lúc hoặc hệ thống có đường ống dài, cần tính tổng lưu lượng và tổn thất cột áp trước khi lựa chọn. Không nên sử dụng RY25-25-160 chỉ dựa trên công suất của lò mà bỏ qua trở lực thực tế của mạch dầu.

Yêu cầu lắp đặt trong mạch lò tải nhiệt

Đường hút của bơm cần ngắn, kín và hạn chế các vị trí gây cản trở dòng dầu. Bơm nên được bố trí để luôn nhận đủ dầu từ đường hồi hoặc bình giãn nở theo thiết kế hệ thống.

Đường ống hút và đẩy phải có giá đỡ độc lập, không để trọng lượng đường ống tác động trực tiếp lên thân bơm. Bộ lọc cần được lắp tại đường hút để ngăn cặn và dị vật đi vào bánh công tác.

Van hút phải mở hoàn toàn trong quá trình vận hành. Việc điều chỉnh lưu lượng nên thực hiện bằng van xả hoặc hệ thống bypass phù hợp.

Khởi động cùng hệ thống lò tải nhiệt

Trước khi khởi động, thân bơm phải được mồi đầy dầu và loại bỏ không khí bên trong. Cần quay khớp nối bằng tay để xác nhận trục chuyển động nhẹ, không bị kẹt hoặc cọ xát.

Khi dầu có nhiệt độ cao, bơm phải được gia nhiệt từ từ. Chỉ tăng nhiệt của lò sau khi xác nhận dòng dầu đã tuần hoàn ổn định.

Trình tự hợp lý gồm:

1. Kiểm tra dầu, van và đường ống.
2. Mồi đầy dầu cho bơm.
3. Khởi động bơm tuần hoàn.
4. Xác nhận lưu lượng và áp suất.
5. Khởi động nguồn gia nhiệt.
6. Tăng nhiệt theo từng giai đoạn.

Không nên đốt lò trước khi dòng dầu tuần hoàn được thiết lập.

Theo dõi khi bơm vận hành

Trong quá trình hệ thống hoạt động, cần theo dõi:

• Áp suất tại cửa xả.
• Lưu lượng dầu tuần hoàn.
• Nhiệt độ dầu vào và dầu hồi.
• Nhiệt độ ổ bi.
• Độ rung và tiếng ồn.
• Tình trạng rò rỉ tại bộ làm kín.
• Dòng điện của động cơ.

Nếu lưu lượng giảm trong khi nguồn gia nhiệt vẫn hoạt động, cần giảm hoặc ngắt nhiệt và kiểm tra bơm ngay. Tiếp tục vận hành trong tình trạng thiếu tuần hoàn có thể làm dầu quá nhiệt và gây mất an toàn cho hệ thống.

Dừng bơm đúng trình tự

Khi dừng hệ thống, cần ngắt nguồn gia nhiệt trước nhưng vẫn duy trì bơm để dầu tiếp tục tuần hoàn và đưa nhiệt dư ra khỏi lò.

Chỉ dừng Bơm dầu truyền nhiệt RY25-25-160 khi nhiệt độ dầu đã giảm xuống dưới mức an toàn. Việc dừng bơm ngay sau khi tắt lò có thể làm nhiệt còn lại tích tụ trong buồng gia nhiệt và khiến dầu bị quá nhiệt cục bộ.

Bơm dầu truyền nhiệt RY25-25-160 giữ vai trò tạo dòng tuần hoàn dầu nóng giữa lò tải nhiệt và thiết bị sử dụng nhiệt. Với lưu lượng 3 m³/h, cột áp 27 m và động cơ 1,5 kW, bơm phù hợp với các mạch dầu tải nhiệt quy mô nhỏ và vừa.

Dòng dầu tuần hoàn liên tục giúp phân phối nhiệt đến thiết bị, đưa dầu hồi về lò và hạn chế hiện tượng quá nhiệt cục bộ. Để hệ thống vận hành an toàn, bơm phải được khởi động trước nguồn gia nhiệt và chỉ được dừng sau khi nhiệt độ dầu đã giảm xuống mức phù hợp.
