Thiết kế phớt chèn kết hợp phớt cao su chịu nhiệt ở Bơm dầu truyền nhiệt RY65-40-200 là một trong những điểm quan trọng giúp kiểm soát rò rỉ dầu tại khu vực trục bơm. Theo cấu tạo của dòng RY, bộ phận làm kín sử dụng sự kết hợp giữa packing seal và phớt dầu cao su chịu nhiệt, phù hợp với môi trường dầu nóng.
Phớt chèn được bố trí trong buồng làm kín tại khu vực nắp bơm, bao quanh trục quay.
Nhiệm vụ chính của phớt chèn là hạn chế dầu truyền nhiệt thoát ra ngoài theo khe hở giữa trục và phần vỏ cố định. Khi bơm vận hành, packing duy trì tiếp xúc với bề mặt trục để tạo khả năng làm kín cần thiết.
Ở giai đoạn đầu vận hành, khu vực phớt chèn có thể xuất hiện một lượng rò nhỏ. Sau một thời gian làm việc, mức rò có thể giảm dần khi vật liệu chèn ổn định tại vị trí tiếp xúc.
Bên cạnh packing, Bơm dầu truyền nhiệt RY65-40-200 còn sử dụng phớt dầu cao su chịu nhiệt trong cụm làm kín.
Phớt này hỗ trợ ngăn dầu đi sâu về phía thân ổ trục, đồng thời tạo thêm một lớp làm kín phía sau packing. Do làm việc gần vùng có nhiệt độ cao, phớt phải có khả năng chịu nhiệt phù hợp với môi trường vận hành của bơm dầu truyền nhiệt.
Điểm đáng chú ý của thiết kế phớt chèn kết hợp phớt cao su chịu nhiệt ở Bơm dầu truyền nhiệt RY65-40-200 là hai bộ phận đảm nhiệm các vị trí làm kín bổ trợ cho nhau.
Packing kiểm soát rò rỉ tại khu vực trục đi qua nắp bơm, trong khi phớt dầu cao su chịu nhiệt hỗ trợ bảo vệ phần ổ trục phía sau.
Nhờ sự kết hợp này, dầu nóng được hạn chế xâm nhập sâu vào cụm ổ bi, góp phần duy trì điều kiện làm việc ổn định hơn cho trục và ổ trục.
Dòng RY được thiết kế cho môi chất có nhiệt độ cao, vì vậy hệ thống làm kín phải thích nghi với sự giãn nở nhiệt của trục và các chi tiết xung quanh.
Packing có khả năng điều chỉnh độ nén, trong khi phớt cao su chịu nhiệt hỗ trợ duy trì độ kín tại khu vực phía sau. Cấu hình này phù hợp với đặc điểm vận hành của bơm khi nhiệt độ thay đổi từ giai đoạn khởi động đến trạng thái làm việc ổn định.
Phớt chèn không nên được siết quá chặt.
Nếu lực nén quá lớn, ma sát giữa packing và trục tăng lên, dẫn đến nhiệt phát sinh nhiều hơn và có thể làm vật liệu chèn nhanh xuống cấp. Ngược lại, nếu quá lỏng, lượng dầu rò rỉ có thể tăng.
Vì vậy, việc điều chỉnh packing cần bảo đảm cân bằng giữa khả năng làm kín và mức ma sát cho phép.
Thiết kế tản nhiệt tự nhiên của dòng RY cũng có ý nghĩa đối với độ ổn định của hệ thống làm kín.
Khi nhiệt từ thân bơm được phát tán ra môi trường trước khi truyền mạnh tới ổ trục, phớt dầu cao su chịu nhiệt và các chi tiết phía sau ít chịu tác động nhiệt hơn. Điều này hỗ trợ duy trì trạng thái làm việc của cụm làm kín trong quá trình bơm dầu nóng.
Nếu lượng dầu rò tại khu vực trục tăng lên rõ rệt, cần kiểm tra packing, phớt dầu chịu nhiệt và độ đồng tâm của trục.
Không nên chỉ tăng lực siết packing để xử lý mọi trường hợp rò rỉ, bởi nguyên nhân có thể đến từ phớt đã xuống cấp, trục lệch tâm hoặc rung động bất thường.
Việc xác định đúng nguyên nhân giúp tránh làm tăng ma sát và nhiệt tại khu vực làm kín.
Thiết kế phớt chèn kết hợp phớt cao su chịu nhiệt ở Bơm dầu truyền nhiệt RY65-40-200 sử dụng packing seal kết hợp với phớt dầu cao su chịu nhiệt để kiểm soát rò rỉ quanh trục và hỗ trợ bảo vệ cụm ổ bi.
Packing đảm nhiệm vai trò làm kín chính tại nắp bơm, trong khi phớt cao su chịu nhiệt bổ trợ phía sau. Khi được điều chỉnh đúng, kiểm tra rò rỉ thường xuyên và duy trì độ đồng tâm của trục, hệ thống làm kín này giúp RY65-40-200 phù hợp hơn với nhiệm vụ tuần hoàn dầu truyền nhiệt ở nhiệt độ cao.
Khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY65-40-200 đến từ kết cấu tương đối gọn, cách bố trí bơm và động cơ trên cùng một bệ, cùng thiết kế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Những đặc điểm này giúp giảm số lượng thiết bị phụ trợ xung quanh cụm bơm và thuận tiện hơn khi bố trí trong khu vực sản xuất.

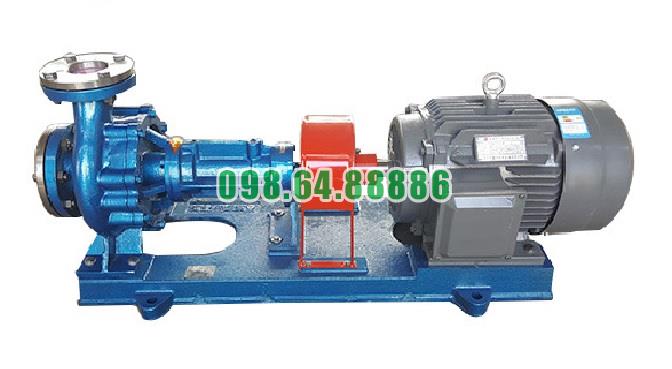

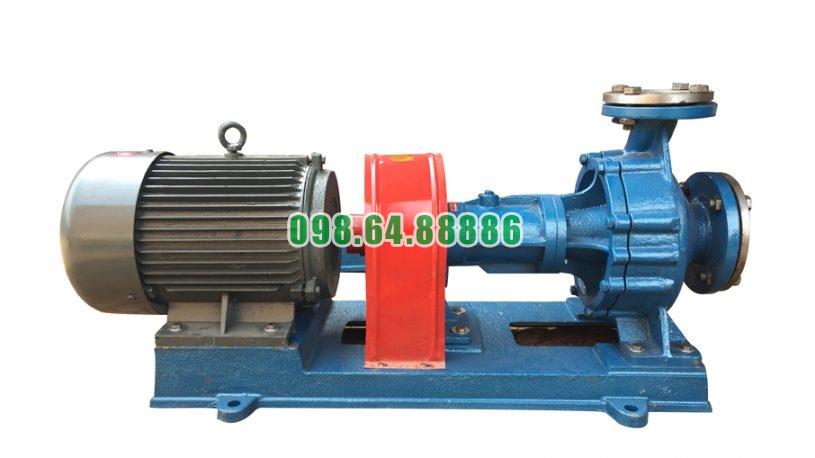

Theo cấu tạo dòng RY, bơm và động cơ được lắp trên cùng một nền đỡ và kết nối với nhau bằng khớp nối.
Cách bố trí tập trung này giúp hình thành một cụm thiết bị thống nhất, hạn chế việc phải bố trí các bộ phận truyền động ở những vị trí tách rời.
Động cơ truyền mô-men trực tiếp sang trục bơm thông qua khớp nối ba chấu. Vì vậy, hệ truyền động không cần thêm các cơ cấu trung gian phức tạp.
Đây là một yếu tố góp phần tạo nên khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY65-40-200.
Điểm nổi bật nhất liên quan đến không gian lắp đặt của dòng RY là thiết kế tản nhiệt tự nhiên.
Theo tài liệu, phương án này được sử dụng thay cho kiểu làm mát bằng nước truyền thống. Nhờ đó, khu vực lắp bơm không phải dành thêm nhiều vị trí cho các đường nước làm mát và thiết bị phụ trợ đi kèm.
Nếu sử dụng hệ thống làm mát nước, khu vực bơm thường phải bố trí thêm đường cấp nước, đường hồi nước, van và các mối nối liên quan.
Với thiết kế tản nhiệt tự nhiên của RY65-40-200, các hạng mục này được giảm bớt.
Điều đó giúp khu vực quanh bơm thông thoáng hơn, đồng thời giảm sự chồng chéo giữa đường dầu truyền nhiệt và hệ thống phụ trợ.
RY65-40-200 có cấu tạo gồm các cụm chính như thân bơm, nắp bơm, bánh công tác, trục, ổ bi, bộ phận làm kín và khớp nối.
Thiết kế tập trung vào những bộ phận cần thiết cho nhiệm vụ tuần hoàn dầu nóng giúp cụm bơm không quá phức tạp.
Nhờ đó, việc bố trí bơm trong hệ thống có thể được thực hiện gọn hơn so với những cấu hình cần thêm nhiều thiết bị phụ trợ bên ngoài.
Theo cấu tạo dòng RY, cửa hút được bố trí theo hướng trục, còn cửa đẩy theo hướng thẳng đứng.
Cách sắp xếp này giúp đường hút có thể dẫn trực tiếp vào đầu bơm, trong khi đường đẩy được đưa lên phía trên hoặc kết nối với hệ thống theo phương phù hợp.
Việc định hướng rõ cửa hút và cửa đẩy giúp kỹ thuật viên thuận tiện hơn khi tổ chức đường ống trong phạm vi lắp đặt hạn chế.
Khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY65-40-200 không có nghĩa là có thể đặt bơm sát hoàn toàn vào tường hoặc các thiết bị khác.
Tài liệu lắp đặt yêu cầu khu vực đặt bơm phải đủ rộng để thuận tiện cho công tác bảo dưỡng. Điều này đặc biệt cần thiết khi phải tháo động cơ, khớp nối, nắp bơm hoặc cụm rôto.
Do đó, phương án bố trí hợp lý là tận dụng kết cấu gọn của bơm nhưng vẫn dành đủ khoảng thao tác xung quanh.
Khi xung quanh bơm có ít đường ống phụ trợ hơn, kỹ thuật viên cũng dễ tiếp cận các bộ phận chính.
Khu vực khớp nối, ổ bi, nắp bơm và thân bơm có thể được kiểm tra thuận tiện hơn nếu không bị che khuất bởi hệ thống nước làm mát hoặc nhiều thiết bị phụ.
Đây là lợi ích song song giữa tiết kiệm diện tích và thuận tiện bảo dưỡng.
Trong các hệ thống dầu truyền nhiệt có không gian bố trí thiết bị hạn chế, kết cấu gọn của RY65-40-200 là một lợi thế đáng chú ý.
Việc bơm và động cơ nằm trên cùng bệ, kết hợp với thiết kế tản nhiệt tự nhiên, giúp đơn giản hóa mặt bằng cụm bơm.
Tuy nhiên, diện tích thực tế vẫn cần được xác định dựa trên kích thước bơm, động cơ, đường ống và khoảng không gian bảo dưỡng của từng công trình.
Khả năng tiết kiệm không gian lắp đặt của Bơm dầu truyền nhiệt RY65-40-200 chủ yếu đến từ thiết kế bơm và động cơ trên cùng bệ, hệ truyền động trực tiếp qua khớp nối và phương thức tản nhiệt tự nhiên không cần hệ thống làm mát nước truyền thống.
Nhờ giảm đường ống và thiết bị phụ trợ, cụm bơm có thể được bố trí gọn hơn trong hệ thống dầu truyền nhiệt. Tuy nhiên, khi thiết kế mặt bằng vẫn cần giữ khoảng không gian đủ rộng để kiểm tra, tháo lắp và bảo dưỡng bơm thuận tiện.
Máy bơm dầu truyền nhiệt RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
