Máy bơm ly tâm trục đứng inline ISG50-250, IRG50-250 được thiết kế với cơ chế truyền động trực tiếp trục thẳng (direct-drive, close-coupled). Đây là cấu trúc truyền động ưu việt trong dòng bơm inline, đảm bảo truyền lực tối ưu từ động cơ đến cánh bơm mà không cần khớp nối trung gian, giúp nâng cao hiệu suất và giảm thiểu tổn thất năng lượng.
Động cơ điện được lắp đồng trục với trục bơm, nghĩa là trục rotor của động cơ và trục quay của cánh bơm là một khối liền hoặc được nối trực tiếp qua đầu trục không đổi hướng. Cơ cấu này không dùng dây đai, hộp số hoặc bánh răng trung gian, từ đó:
Tránh hao mòn cơ khí
Giảm sai số đồng tâm
Loại bỏ rung động do lệch trục
Tăng hiệu suất truyền động lên đến 97–98%
Cơ cấu truyền động sử dụng động cơ điện xoay chiều 3 pha (thường 380V, 50Hz), đạt cấp hiệu suất IE2 hoặc IE3 theo tiêu chuẩn châu Âu. Các đặc điểm chính:
Số cực thường dùng: 2 cực (2900 vòng/phút) hoặc 4 cực (1450 vòng/phút) tùy ứng dụng
Công suất từ 1.5kW đến 15kW cho model ISG50-250, IRG50-250
Động cơ lắp trực tiếp lên thân bơm qua mặt bích tiêu chuẩn (B35/B5)
Ở một số phiên bản, trục động cơ được nối với trục bơm thông qua khớp nối đàn hồi hoặc khớp nối cứng tích hợp, giúp:
Truyền mô-men xoắn ổn định
Giảm va đập và dao động xoắn khi khởi động
Tạo điều kiện tháo rời trục dễ dàng khi cần bảo trì
Tuy nhiên, phần lớn các máy ISG/IRG dòng inline hiện đại thường thiết kế truyền động khớp cứng dạng monoblock, tức là trục motor và trục bơm nối liền, không tách rời, giúp rút gọn kích thước và giảm lỗi căn chỉnh.
Do trục động cơ và trục bơm nằm thẳng đứng, cánh bơm quay với độ chính xác cao, tạo ra lực ly tâm đều và giúp chất lỏng được hút – đẩy liên tục, ổn định. Dòng chảy không bị đảo hướng hoặc phân tán, từ đó:
Giảm ma sát thủy lực
Tối ưu hóa hiệu suất bơm
Giảm mài mòn bề mặt cánh và buồng bơm
Nhờ cơ chế truyền động trực tiếp, bơm có thể tích hợp biến tần để điều khiển tốc độ động cơ, tạo nên hệ thống bơm thông minh:
Điều chỉnh lưu lượng và áp suất theo thời gian thực
Giảm tiêu hao năng lượng khi hệ thống tải thấp
Tăng tuổi thọ cơ cấu truyền động và cánh bơm
Truyền động đơn giản giúp giảm số chi tiết mài mòn, từ đó giảm tần suất và chi phí bảo trì.
Thiết kế đồng trục và thẳng đứng cho phép tháo động cơ – trục – cánh bơm chỉ bằng vài thao tác đơn giản.
Khi xảy ra lỗi, dễ tách từng cụm bộ phận để kiểm tra mà không cần tháo rời toàn bộ hệ thống.
Cơ chế truyền động của bơm ly tâm trục đứng inline ISG50-250, IRG50-250 là kiểu truyền động trực tiếp, đồng trục, liền khối, mang lại hiệu suất truyền động cao, vận hành êm ái, ít bảo trì và thân thiện với người sử dụng. Đây là lựa chọn tối ưu cho các hệ thống kỹ thuật hiện đại yêu cầu tính ổn định, tiết kiệm năng lượng và độ tin cậy lâu dài.
Máy bơm ly tâm trục đứng dạng inline ISG50-250 và IRG50-250 là dòng bơm công nghiệp phổ biến, được sử dụng rộng rãi trong cấp nước, PCCC, HVAC, xử lý nước và sản xuất công nghiệp. Tuy nhiên, để chọn đúng model phù hợp với hệ thống, người dùng cần cân nhắc nhiều yếu tố kỹ thuật và thực tế vận hành.
ISG50-250: Thường dùng cho nước sạch, hệ thống cấp nước dân dụng, công nghiệp, hệ thống làm mát, bơm tăng áp.
IRG50-250: Là dòng bơm chịu nhiệt, thích hợp cho môi trường nước nóng, nồi hơi, HVAC nhiệt, cấp nước lò nhiệt, hệ thống trao đổi nhiệt công nghiệp.
Bạn cần xác định rõ môi trường hoạt động là nước lạnh, nước nóng, nước sạch, nước có cặn hay hóa chất nhẹ để chọn đúng model và vật liệu bơm.
Lưu lượng yêu cầu: Dựa trên nhu cầu hệ thống (m³/h hoặc L/min). Model ISG50-250 thường có lưu lượng từ 12–50 m³/h.
Cột áp: Xác định chiều cao cần đẩy nước (m), tính cả tổn thất áp lực trong ống. IRG50-250 có khả năng đẩy cao lên đến 50–60 m tùy công suất.
Áp suất làm việc: Đảm bảo phù hợp với áp lực hệ thống, thường là PN10 hoặc PN16.
Nhiệt độ chất lỏng: ISG hoạt động tốt dưới 85°C, IRG có thể chịu nhiệt lên đến 120°C.
Điện áp: Thường dùng điện 3 pha 380V – cần xác định sẵn nguồn điện nơi lắp đặt.
Cùng một model ISG50-250 hoặc IRG50-250 có thể đi với nhiều cấp công suất khác nhau tùy vào lưu lượng và cột áp yêu cầu. Ví dụ:
Động cơ 3.0kW: phù hợp cho hệ thống trung bình, cột áp thấp
Động cơ 5.5kW: dùng cho hệ thống cần đẩy cao, lưu lượng lớn hơn
Không nên chọn máy có công suất quá nhỏ (bị quá tải) hoặc quá lớn (gây lãng phí và khó kiểm soát áp lực).
Thân bơm bằng gang sơn epoxy: thông dụng, giá tốt, phù hợp cấp nước sạch, nước lạnh
Cánh bơm bằng đồng hoặc inox: tăng độ bền, giảm ăn mòn, thích hợp nước có nhiệt độ hoặc tạp chất nhẹ
Trục bơm bằng thép không gỉ (Inox 304): nên chọn nếu nước có độ ăn mòn hoặc sử dụng liên tục
Phớt cơ khí chất lượng cao (carbon, ceramic): giảm rò rỉ và tăng tuổi thọ
Kiểu inline (hút – xả thẳng hàng) giúp tiết kiệm không gian, dễ lắp trên đường ống
Đảm bảo không gian xung quanh đủ rộng để bảo dưỡng, thay phớt hoặc vòng bi
Nên chọn loại có sẵn phụ kiện: mặt bích, bulông, đệm cao su và hướng dẫn lắp đặt
Ưu tiên hãng bơm có bảo hành chính hãng 12–18 tháng
Nên chọn đơn vị cung cấp có đội ngũ kỹ thuật hỗ trợ lắp đặt, căn chỉnh và bảo trì
Yêu cầu cung cấp đầy đủ catalogue, bản vẽ kích thước, sơ đồ nguyên lý hoạt động
Ưu tiên máy có sẵn phụ tùng thay thế như phớt, bạc đạn, cánh bơm để thuận tiện sửa chữa
Nếu dùng trong PCCC, nên chọn model IRG50-250 công suất cao, có giấy kiểm định PCCC kèm theo
Nếu dùng cho nồi hơi, cần bơm chịu nhiệt và phớt chịu nhiệt đến 120°C
Nếu dùng trong dây chuyền công nghiệp, nên yêu cầu thử áp trước khi lắp
Trong hệ thống điều áp, nên lắp cùng biến tần để kiểm soát lưu lượng linh hoạt
Việc chọn mua đúng model ISG50-250 hoặc IRG50-250 cần dựa trên mục tiêu sử dụng, điều kiện vận hành, thông số kỹ thuật và yêu cầu vật liệu. Không nên chỉ dựa vào giá, mà cần cân nhắc yếu tố hiệu suất, tuổi thọ và dịch vụ kỹ thuật kèm theo. Nếu cần tối ưu vận hành lâu dài, bạn nên tham khảo ý kiến kỹ thuật viên hoặc đơn vị cung cấp có kinh nghiệm, từ đó chọn giải pháp phù hợp và hiệu quả nhất cho hệ thống của mình

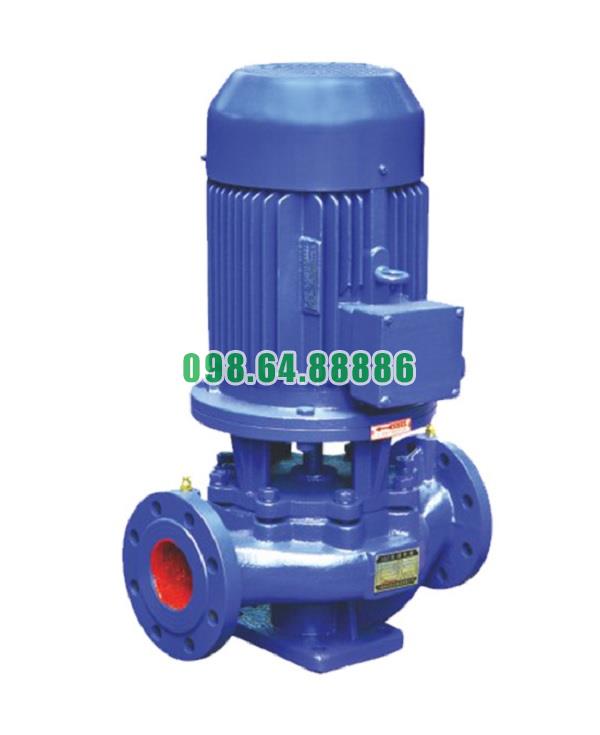

Bơm ly tâm trục đứng inline model ISG50-250, IRG50-250 công suất động cơ 11 kw
20.736.000 VND
