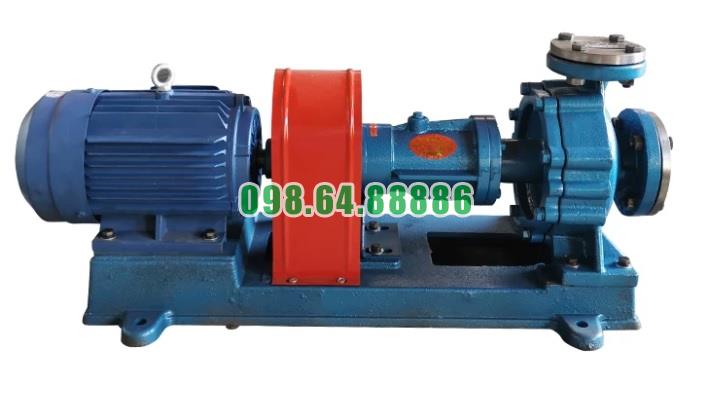

Bơm dầu truyền nhiệt RY80-50-200A sử dụng thiết kế bơm ly tâm trục ngang, kết cấu đỡ một phía, với cửa hút bố trí theo hướng trục và cửa xả bố trí hướng tâm theo phương thẳng đứng. Kiểu thiết kế này mang lại nhiều ưu điểm về bố trí cơ khí, truyền động, độ ổn định và khả năng bảo dưỡng.
Ở thiết kế ly tâm trục ngang, cửa hút của Bơm dầu truyền nhiệt RY80-50-200A nằm cùng phương với trục bơm. Dầu truyền nhiệt đi trực tiếp vào khu vực tâm bánh công tác trước khi được gia tốc ra phía ngoài.
Cách bố trí này tạo đường hút tương đối trực tiếp, phù hợp với nguyên lý làm việc của bơm ly tâm và giúp dòng dầu đi vào bánh công tác ổn định hơn khi hệ thống được lắp đặt đúng kỹ thuật.
Trục bơm được bố trí theo phương ngang, một đầu mang bánh công tác và đầu còn lại kết nối với động cơ thông qua khớp nối mềm.
Kết cấu này tạo thành đường truyền động rõ ràng từ động cơ đến bánh công tác, giúp mô-men được truyền trực tiếp và thuận tiện cho việc căn chỉnh giữa trục bơm với trục động cơ.
Trục của Bơm dầu truyền nhiệt RY80-50-200A được đỡ bởi hai bộ vòng bi nằm trong thân ổ trục.
Cách bố trí này giúp duy trì vị trí của rôto khi quay ở tốc độ 2.900 vòng/phút, hạn chế độ đảo của trục và góp phần giảm rung động trong quá trình vận hành.
Một ưu điểm đáng chú ý của thiết kế trục ngang là bơm và động cơ được bố trí trên cùng một bệ máy.
Việc đặt hai cụm trên cùng mặt phẳng giúp quá trình kiểm tra và căn chỉnh đồng tâm thuận tiện hơn. Khi độ đồng tâm được bảo đảm, tải phụ lên khớp nối, vòng bi và trục giảm, giúp hệ truyền động làm việc ổn định hơn.
Thiết kế trục ngang giúp các bộ phận như bánh công tác, trục, ổ bi, bộ làm kín và khớp nối được bố trí theo một chuỗi cơ khí tương đối rõ ràng.
Nhờ đó, khi cần kiểm tra hoặc tháo lắp, kỹ thuật viên có thể tiếp cận từng cụm thuận tiện hơn. Đây là ưu điểm thực tế đối với Bơm dầu truyền nhiệt RY80-50-200A trong các hệ thống cần bảo dưỡng định kỳ.
RY80-50-200A sử dụng kết cấu đỡ một phía với thân ổ trục và giá đỡ đặt phía sau thân bơm.
Thiết kế này giúp cụm máy tương đối gọn, đồng thời vẫn bảo đảm khả năng đỡ trục và bánh công tác trong quá trình quay liên tục.
Thiết kế ly tâm trục ngang còn phù hợp với cách bố trí đường ống trong hệ thống dầu truyền nhiệt. Cửa hút hướng trục thuận tiện cho đường dầu đi vào, trong khi cửa xả hướng lên trên giúp kết nối với tuyến ống đẩy theo bố trí của hệ thống.

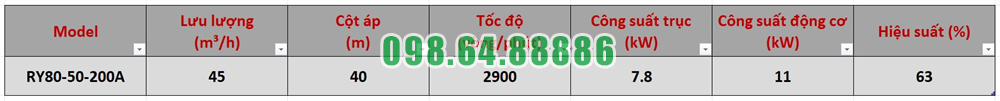

Với điểm làm việc 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, kết cấu trục ngang tạo nền tảng cơ khí phù hợp để RY80-50-200A duy trì quá trình tuần hoàn dầu ổn định.
Ưu điểm thiết kế ly tâm trục ngang của Bơm dầu truyền nhiệt RY80-50-200A tập trung ở đường hút thuận lợi, hệ truyền động trực tiếp, trục được đỡ ổn định bằng hai vòng bi, dễ căn chỉnh với động cơ và thuận tiện cho bảo dưỡng.
Nhờ kết cấu đỡ một phía và bố trí bơm – động cơ trên cùng bệ máy, RY80-50-200A có cấu trúc gọn, dễ kiểm tra và phù hợp với nhiệm vụ tuần hoàn dầu truyền nhiệt liên tục trong hệ thống công nghiệp.
Tổng quan cấu tạo chịu lực chịu áp của Bơm dầu truyền nhiệt RY80-50-200A cần tập trung vào các bộ phận trực tiếp tiếp nhận tải cơ học và áp lực của dòng dầu nóng, gồm thân bơm, nắp bơm, trục, ổ trục, chân đỡ, bệ máy và các mặt bích kết nối. Sự phối hợp giữa các chi tiết này giúp bơm duy trì độ ổn định khi làm việc trong hệ thống tuần hoàn dầu tải nhiệt.
Thân bơm là chi tiết trực tiếp bao quanh bánh công tác và chứa dòng dầu trong quá trình vận hành.
Khi bánh công tác tạo áp, thân bơm phải chịu áp lực của môi chất và đồng thời dẫn dòng dầu về phía cửa xả. Vì vậy, độ cứng và độ kín của thân bơm ảnh hưởng trực tiếp đến khả năng chịu áp của toàn bộ cụm máy.
Đối với dòng RY, các bộ phận chịu áp và mặt bích hút – xả được chế tạo theo cấp áp suất 16 bar. Đây là cơ sở quan trọng trong kết cấu chịu áp của RY80-50-200A.
Nắp bơm kết hợp với thân bơm tạo thành khoang làm việc kín quanh bánh công tác.
Bộ phận này vừa tham gia chịu áp lực bên trong vừa giữ vị trí tương quan giữa thân bơm, trục và cụm làm kín.
Nếu mối ghép giữa thân và nắp không chắc chắn hoặc độ kín suy giảm, dầu nóng có thể rò rỉ và làm giảm độ an toàn của hệ thống.
Trục là bộ phận truyền mô-men từ động cơ đến bánh công tác.
Trong quá trình hoạt động, trục phải chịu tải xoắn do mô-men truyền động, đồng thời chịu tác động từ lực thủy lực sinh ra tại bánh công tác.
Vì vậy, trục cần được đỡ và định vị ổn định để hạn chế cong, lệch hoặc dao động trong quá trình quay.
Ổ trục có nhiệm vụ đỡ rôto và giữ trục bơm quay đúng tâm.
Khi bánh công tác hoạt động, các lực phát sinh từ chuyển động quay và dòng chất lỏng được truyền một phần về cụm ổ trục. Nếu ổ bi được bôi trơn đúng và làm việc tốt, tải cơ học được phân bố ổn định hơn.
Ngược lại, ổ bi hư hỏng hoặc thiếu bôi trơn có thể khiến trục rung, nóng và làm tăng tải lên các chi tiết khác.
Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.
Các bộ phận này có nhiệm vụ giữ chắc cụm bơm, tiếp nhận tải trọng từ thân bơm và hệ truyền động, sau đó truyền tải xuống bệ máy.
Kết cấu đỡ ổn định giúp giảm biến dạng và hạn chế ảnh hưởng của rung động khi bơm làm việc ở tốc độ cao.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Bệ máy có vai trò chịu tải trọng của cả cụm thiết bị, đồng thời giữ chính xác vị trí giữa trục bơm và trục động cơ.
Khi bệ máy được cân bằng và bắt chặt với móng, lực rung và tải cơ học được phân bố tốt hơn. Đây là yếu tố quan trọng để duy trì độ ổn định của RY80-50-200A trong quá trình vận hành.
Mặt bích là vị trí kết nối trực tiếp giữa bơm và hệ thống đường ống.
Ngoài áp lực của dòng dầu, mặt bích còn có thể chịu tải cơ học từ đường ống nếu hệ thống lắp đặt không đúng. Vì vậy, đường hút và đường xả phải được đỡ độc lập, không để trọng lượng đường ống truyền trực tiếp lên thân bơm.
Yêu cầu này giúp hạn chế biến dạng mặt bích, thân bơm và cụm trục.
Bộ làm kín không phải chi tiết chịu lực chính nhưng có vai trò quan trọng trong việc giữ áp suất bên trong bơm.
RY sử dụng kết cấu chèn làm kín kết hợp phớt dầu cao su chịu nhiệt. Khi bộ làm kín hoạt động đúng, dầu nóng được giữ trong khoang bơm và hạn chế rò rỉ ra ngoài tại vị trí trục đi qua nắp bơm.
Độ kín tốt là điều kiện cần thiết để cấu tạo chịu áp của bơm phát huy hiệu quả.
Khả năng làm việc ổn định của RY80-50-200A không phụ thuộc riêng vào một chi tiết.
Thân và nắp bơm chịu áp → trục truyền tải xoắn → ổ trục giữ rôto ổn định → chân đỡ và bệ máy tiếp nhận tải → mặt bích kết nối với hệ thống → bộ làm kín giữ áp suất.
Sự phối hợp đồng bộ này giúp bơm vừa chịu được tải cơ học từ hệ truyền động, vừa chịu được áp lực của dòng dầu tải nhiệt bên trong.
Tổng quan cấu tạo chịu lực chịu áp của Bơm dầu truyền nhiệt RY80-50-200A cho thấy thân bơm, nắp bơm, trục, ổ trục, chân đỡ, bệ máy và mặt bích đều có vai trò trực tiếp trong việc duy trì độ bền cơ học và khả năng chịu áp.
Trong đó, thân bơm và các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar, còn cụm trục – ổ trục – chân đỡ – bệ máy đảm nhiệm việc tiếp nhận và phân bố tải cơ học. Chính kết cấu này giúp RY80-50-200A duy trì trạng thái làm việc ổn định trong hệ thống tuần hoàn dầu tải nhiệt nóng.
