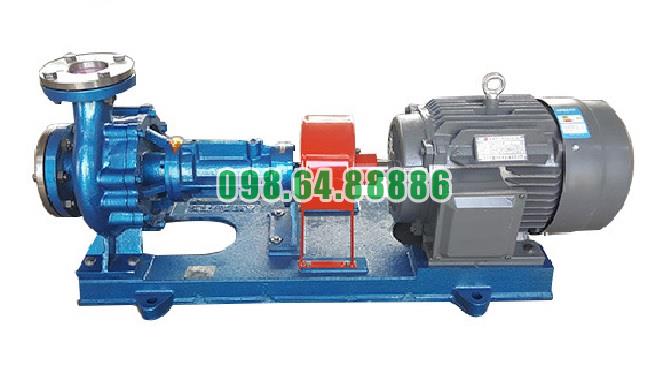

Bơm dầu truyền nhiệt RY125-80-200 – Thiết kế giảm rung và tiếng ồn khi vận hành
Trong các hệ thống gia nhiệt sử dụng dầu truyền nhiệt, bơm phải làm việc liên tục để duy trì dòng tuần hoàn giữa bộ gia nhiệt và thiết bị sử dụng nhiệt. Khi bơm phát sinh rung động hoặc tiếng ồn lớn, không chỉ môi trường làm việc bị ảnh hưởng mà độ bền của bơm, động cơ, đường ống và các thiết bị liên quan cũng có thể suy giảm. Vì vậy, thiết kế giảm rung và tiếng ồn là một trong những yêu cầu quan trọng đối với bơm dầu truyền nhiệt RY125-80-200.
Mức độ rung và tiếng ồn của bơm phụ thuộc vào kết cấu cơ khí, độ cân bằng của bộ phận quay, điều kiện thủy lực, cách lắp đặt và chế độ bảo dưỡng. Một thiết kế phù hợp cần kiểm soát đồng thời tất cả các yếu tố này thay vì chỉ xử lý tiếng ồn sau khi bơm đã được đưa vào vận hành.
Vai trò của thiết kế giảm rung và tiếng ồn
Rung động xuất hiện trong quá trình bơm làm việc có thể truyền từ thân bơm sang động cơ, bệ máy và đường ống. Nếu kéo dài, rung động làm lỏng bu lông, gây sai lệch khớp nối, làm mòn ổ trục và tạo áp lực bất thường lên cụm làm kín. Đối với hệ thống dầu nóng, rung động còn có thể làm tăng nguy cơ rò rỉ tại các mối nối và vị trí làm kín.
Tiếng ồn lớn thường là dấu hiệu cho thấy bơm đang phải làm việc trong điều kiện không thuận lợi. Nguyên nhân có thể là mất cân bằng, lệch tâm, thiếu dầu, dòng chảy bị cản trở, phát sinh xâm thực hoặc bơm hoạt động ngoài vùng làm việc phù hợp. Kiểm soát tiếng ồn vì vậy không chỉ nhằm tạo môi trường làm việc dễ chịu mà còn giúp phát hiện sớm các nguy cơ sự cố.
Các yếu tố kết cấu giúp giảm rung cho bơm
Thân bơm có độ cứng phù hợp
Thân bơm là bộ phận chịu áp lực và tiếp nhận các lực phát sinh trong quá trình vận hành. Một thân bơm có độ cứng phù hợp sẽ hạn chế biến dạng và giảm khả năng cộng hưởng khi bơm hoạt động ở tốc độ quay cao.
Kết cấu thân bơm cần bảo đảm các bề mặt lắp ghép ổn định, vị trí gắn chân đế chắc chắn và các cửa hút – đẩy không tạo ra ứng suất bất thường. Khi thân bơm bị biến dạng hoặc lắp đặt không cân bằng, rung động có thể tăng lên ngay cả khi các bộ phận quay vẫn còn trong tình trạng tốt.
Bánh công tác được cân bằng
Bánh công tác là bộ phận quay quan trọng, trực tiếp truyền năng lượng cho dầu truyền nhiệt. Nếu bánh công tác bị mất cân bằng do sai lệch gia công, bám cặn, mài mòn không đều hoặc hư hỏng, lực ly tâm sẽ tăng và truyền thành rung động lên trục, ổ trục và thân bơm.
Việc cân bằng bánh công tác giúp lực quay phân bố đều hơn, giảm tải động lên các chi tiết và hỗ trợ bơm vận hành êm. Trong quá trình sử dụng, cần kiểm tra bánh công tác khi lưu lượng suy giảm kèm theo rung động tăng hoặc xuất hiện tiếng động bất thường.
Trục bơm có độ ổn định cao
Trục bơm truyền mô-men xoắn từ động cơ đến bánh công tác. Trục phải đủ độ cứng để hạn chế cong, xoắn và dao động trong quá trình làm việc. Nếu trục bị cong hoặc bị ảnh hưởng bởi sự căn chỉnh không chính xác, bơm có thể xuất hiện rung theo chu kỳ, tiếng ồn tại ổ trục và sự mài mòn nhanh ở cụm làm kín.
Sự ổn định của trục cũng phụ thuộc vào chất lượng ổ trục, độ đồng tâm giữa các chi tiết và tình trạng của khớp nối. Vì vậy, không nên đánh giá riêng trục bơm mà cần xem xét toàn bộ cụm truyền động.
Ổ trục phù hợp với chế độ làm việc
Ổ trục có nhiệm vụ giữ trục quay đúng vị trí và hạn chế ma sát. Khi ổ trục được bôi trơn đầy đủ, lắp đúng và làm việc trong giới hạn nhiệt độ phù hợp, mức rung và tiếng ồn của bơm sẽ được kiểm soát tốt hơn.
Ngược lại, ổ trục bị mòn, thiếu bôi trơn hoặc quá nhiệt có thể tạo ra tiếng rít, tiếng lạo xạo và rung động tăng dần. Đây là một trong những dấu hiệu cần được kiểm tra sớm để tránh hư hỏng lan sang trục và bánh công tác.
Khớp nối và căn chỉnh – yếu tố quyết định độ êm của bơm
Khớp nối liên kết trục động cơ với trục bơm và truyền công suất giữa hai thiết bị. Nếu hai trục không đồng tâm, khớp nối sẽ phải chịu lực phụ, làm tăng rung động, tiếng ồn và nhiệt độ tại ổ trục.
Bơm RY125-80-200 cần được căn chỉnh sau khi lắp đặt, sau khi thay đổi đường ống hoặc sau các lần tháo lắp lớn. Nền móng không ổn định, bu lông chân đế lỏng hoặc hiện tượng lún không đều cũng có thể làm sai lệch vị trí tương đối giữa bơm và động cơ.
Căn chỉnh đúng giúp mô-men truyền ổn định, giảm tải lên trục và hạn chế rung động truyền từ động cơ sang bơm. Đây là biện pháp có chi phí không quá lớn nhưng mang lại hiệu quả rõ rệt đối với độ êm và tuổi thọ của toàn bộ cụm bơm.
Giảm tiếng ồn từ phía thủy lực
Không phải mọi tiếng ồn đều bắt nguồn từ bộ phận cơ khí. Dòng dầu đi qua bơm và đường ống cũng có thể tạo ra tiếng ồn nếu vận tốc dòng chảy quá cao, đường ống bị cản trở hoặc bơm làm việc ngoài điểm vận hành phù hợp.
Hạn chế hiện tượng xâm thực
Xâm thực xảy ra khi áp suất tại vùng hút giảm xuống mức khiến các bọt hơi hình thành rồi sụp đổ trong vùng áp suất cao. Hiện tượng này thường tạo ra tiếng lách tách, tiếng rào rào và rung mạnh. Nếu kéo dài, xâm thực có thể làm hư hỏng bề mặt bánh công tác và làm giảm hiệu suất bơm.
Để hạn chế xâm thực, cần bảo đảm dầu được cấp đủ đến cửa hút, đường ống hút không bị tắc, van hút mở đúng vị trí và tổn thất trên đường hút không vượt quá khả năng của hệ thống. Nhiệt độ dầu cũng cần được kiểm soát vì dầu quá nóng có thể làm tăng nguy cơ hình thành hơi tại vùng áp suất thấp.
Bảo đảm đường ống hút thông thoáng
Đường ống hút quá nhỏ, quá dài hoặc có nhiều co nối sẽ làm tăng tổn thất và khiến bơm phải làm việc nặng hơn. Dòng dầu vào không ổn định có thể gây rung, tạo tiếng ồn và làm giảm lưu lượng.
Đường ống cần được bố trí hợp lý, hạn chế các đoạn uốn gấp ngay trước cửa hút và bảo đảm không có vật cản, cặn bẩn hoặc van đóng chưa hoàn toàn. Các giá đỡ đường ống cũng phải độc lập và chắc chắn, tránh truyền rung hoặc tải trọng trực tiếp lên thân bơm.
Vận hành trong vùng làm việc phù hợp
Bơm chạy quá xa điểm làm việc thiết kế có thể tạo ra dòng chảy rối, tải hướng kính tăng và rung động bất thường. Việc điều chỉnh van không hợp lý hoặc để bơm hoạt động với lưu lượng quá thấp trong thời gian dài cũng có thể làm tăng nhiệt và tiếng ồn.
Do đó, cần lựa chọn chế độ lưu lượng và cột áp phù hợp với hệ thống. Khi nhu cầu nhiệt thay đổi, việc điều chỉnh nên được thực hiện theo quy trình của toàn hệ thống thay vì đóng mở đột ngột các van làm thay đổi dòng chảy quá nhanh.
Vai trò của bệ máy và đường ống trong kiểm soát rung động
Bệ máy phải có độ cứng và độ ổn định đủ để hấp thụ, phân bố lực từ cụm bơm – động cơ. Nền móng yếu hoặc bệ máy bị biến dạng có thể làm rung động tăng, gây khó khăn cho việc căn chỉnh và làm giảm độ bền của khớp nối.
Đường ống hút và đẩy không được dùng thân bơm làm điểm đỡ chính. Nếu đường ống bị lệch, treo sai hoặc chịu giãn nở nhiệt lớn, lực tác động lên cửa bơm sẽ làm thân bơm biến dạng và ảnh hưởng đến độ đồng tâm của trục.
Đối với hệ thống dầu nóng, cần đặc biệt chú ý đến sự giãn nở của đường ống khi nhiệt độ tăng. Bố trí giá đỡ, đoạn bù giãn nở và hướng tuyến hợp lý giúp giảm lực truyền về bơm, nhờ đó hạn chế rung động trong quá trình vận hành ở nhiệt độ cao.
Biện pháp bảo dưỡng duy trì vận hành êm
Thiết kế tốt chỉ phát huy hiệu quả khi bơm được bảo dưỡng đúng cách. Các nội dung cần theo dõi thường xuyên gồm:
•Kiểm tra độ rung và tiếng ồn của bơm, động cơ và ổ trục.
•Kiểm tra độ đồng tâm của khớp nối khi có dấu hiệu rung tăng.
•Kiểm tra tình trạng bôi trơn và nhiệt độ ổ trục.
•Kiểm tra cụm làm kín, bu lông chân đế và các mối nối đường ống.
•Vệ sinh bộ phận lọc, đường ống và các vị trí có nguy cơ tích cặn.
•Theo dõi lưu lượng, áp suất và nhiệt độ dầu để phát hiện thay đổi bất thường.
•Kiểm tra bánh công tác khi bơm rung mạnh hoặc hiệu suất giảm rõ rệt.
Khi xuất hiện tiếng ồn mới, tiếng va đập, tiếng rít hoặc rung tăng đột ngột, cần dừng kiểm tra theo quy trình an toàn. Không nên tiếp tục vận hành kéo dài chỉ vì bơm vẫn còn tạo được lưu lượng, bởi sự cố nhỏ có thể nhanh chóng ảnh hưởng đến trục, ổ trục, phớt và động cơ.
Bơm dầu truyền nhiệt RY125-80-200 có thể đạt độ ổn định và độ êm cao khi kết cấu cơ khí, bộ phận quay, ổ trục, khớp nối và hệ thống đường ống được thiết kế đồng bộ. Thân bơm chắc chắn, bánh công tác cân bằng, trục ổn định và khớp nối căn chỉnh chính xác là nền tảng để giảm rung cơ học.
Bên cạnh đó, việc hạn chế xâm thực, bảo đảm đường ống hút thông thoáng, kiểm soát giãn nở nhiệt và vận hành bơm trong vùng phù hợp giúp giảm tiếng ồn phát sinh từ dòng dầu. Kết hợp giữa thiết kế đúng, lắp đặt chính xác và bảo dưỡng định kỳ sẽ giúp RY125-80-200 vận hành êm hơn, giảm nguy cơ rò rỉ và nâng cao độ bền cho toàn bộ hệ thống dầu truyền nhiệt.
Bơm dầu truyền nhiệt RY125-80-200 sử dụng trong hệ thống sấy nông sản và nguyên liệu
Trong quá trình bảo quản và chế biến nông sản, sấy là công đoạn quan trọng giúp giảm độ ẩm, hạn chế nấm mốc và kéo dài thời gian lưu trữ. Để sản phẩm đạt độ khô đồng đều, hệ thống sấy cần cung cấp nhiệt ổn định trong suốt thời gian vận hành. Bơm dầu truyền nhiệt RY125-80-200 được sử dụng trong các hệ thống sấy gián tiếp để tuần hoàn dầu nóng từ lò gia nhiệt đến bộ trao đổi nhiệt, qua đó duy trì nguồn nhiệt liên tục cho buồng sấy.
Vai trò của bơm RY125-80-200 trong hệ thống sấy
Trong hệ thống sấy dùng dầu truyền nhiệt, dầu không tiếp xúc trực tiếp với nông sản. Dầu được gia nhiệt tại lò, sau đó bơm RY125-80-200 đẩy qua đường ống đến dàn gia nhiệt hoặc bộ trao đổi nhiệt đặt trong buồng sấy. Tại đây, dầu truyền nhiệt cho không khí hoặc bề mặt gia nhiệt. Không khí nóng tiếp tục đi qua lớp nguyên liệu để lấy hơi ẩm ra ngoài.
Sau khi truyền một phần nhiệt, dầu quay trở lại lò theo đường hồi để được gia nhiệt lại. Bơm tiếp tục đưa dầu nóng đi qua hệ thống, tạo thành một vòng tuần hoàn khép kín. Nhờ quá trình này, nguồn nhiệt được cung cấp đều thay vì phụ thuộc vào các đợt gia nhiệt ngắt quãng.
RY125-80-200 không trực tiếp làm khô nông sản. Thiết bị bảo đảm dầu truyền nhiệt lưu thông với lưu lượng và áp suất phù hợp, giúp dàn gia nhiệt luôn nhận được lượng nhiệt cần thiết. Đây là yếu tố quan trọng để duy trì nhiệt độ ổn định trong buồng sấy.
Nguyên tắc truyền nhiệt trong hệ thống sấy gián tiếp
Dầu truyền nhiệt sau khi nhận nhiệt từ lò được đưa đến bộ trao đổi nhiệt. Tại đây, nhiệt đi qua thành ống hoặc bề mặt kim loại để làm nóng không khí sấy. Quạt sấy đưa không khí nóng tiếp xúc với nông sản và nguyên liệu. Không khí nhận hơi ẩm từ sản phẩm rồi được đưa ra ngoài hoặc tuần hoàn một phần tùy theo thiết kế của hệ thống.
Bơm RY125-80-200 giúp duy trì chuyển động liên tục của dầu qua bộ trao đổi nhiệt. Khi dầu nóng được thay thế đều tại bề mặt gia nhiệt, nhiệt độ không khí sấy có thể được kiểm soát ổn định hơn. Quá trình này hạn chế tình trạng nhiệt tăng giảm đột ngột, vốn có thể làm ảnh hưởng đến màu sắc, mùi vị, kết cấu và chất lượng của nông sản.
Trong trường hợp dầu lưu thông không đủ, một phần bề mặt gia nhiệt có thể không nhận đủ dầu nóng. Nhiệt truyền ra không đều, khiến một số khu vực trong buồng sấy bị thiếu nhiệt trong khi khu vực khác có thể bị quá nhiệt. Vì vậy, khả năng duy trì dòng dầu liên tục của bơm có ảnh hưởng trực tiếp đến độ đồng đều của sản phẩm sau sấy.
Ứng dụng đối với nông sản và nguyên liệu
Hệ thống sấy sử dụng bơm RY125-80-200 có thể được thiết kế cho nhiều loại nông sản và nguyên liệu như thóc, ngô, đậu, sắn lát, khoai, hạt giống, dược liệu, chè, cà phê, gia vị, trái cây và các nguyên liệu dạng lát hoặc dạng hạt.
Với hạt và ngũ cốc, nguồn nhiệt ổn định giúp giảm độ ẩm theo từng giai đoạn mà không làm lớp ngoài khô quá nhanh so với phần bên trong. Với dược liệu, chè, thảo mộc hoặc gia vị, việc kiểm soát nhiệt đều giúp hạn chế tổn thất hương, màu và các thành phần nhạy cảm với nhiệt. Với trái cây và nguyên liệu dạng lát, quá trình sấy ổn định hỗ trợ tạo độ khô đồng đều, giảm hiện tượng cháy cạnh hoặc co rút không kiểm soát.
Tùy loại nguyên liệu, hệ thống có thể sử dụng buồng sấy, tủ sấy, máy sấy băng tải, máy sấy thùng quay hoặc thiết bị sấy liên tục. Bơm RY125-80-200 được bố trí trong mạch dầu nóng để cung cấp nhiệt cho một hoặc nhiều vùng sấy. Khi có nhiều vùng nhiệt, lưu lượng dầu cần được phân phối phù hợp để mỗi vùng đạt được mức nhiệt theo yêu cầu công nghệ.
Lợi ích của việc dùng dầu truyền nhiệt cho hệ thống sấy
Dầu truyền nhiệt cho phép tách khu vực tạo nhiệt khỏi khu vực tiếp xúc với nguyên liệu. Lò gia nhiệt có thể đặt ở vị trí riêng, còn buồng sấy nhận nhiệt thông qua bộ trao đổi nhiệt. Cách bố trí này giúp hạn chế khói, tro bụi hoặc khí cháy tiếp xúc với sản phẩm, đặc biệt trong các hệ thống sấy cần bảo đảm độ sạch của nguyên liệu.
Dầu nóng cũng có khả năng truyền nhiệt ổn định trong thời gian dài. Khi bơm RY125-80-200 duy trì dòng tuần hoàn, nhiệt từ lò được phân phối liên tục đến các dàn gia nhiệt. Người vận hành có thể điều chỉnh nhiệt độ, lưu lượng dầu và tốc độ gió để phù hợp với từng giai đoạn sấy.
Một ưu điểm khác là hệ thống có thể sử dụng nhiều thiết bị sấy trên cùng một nguồn dầu nóng. Dầu được phân phối qua các nhánh đường ống và quay về đường hồi chung. Điều này phù hợp với nhà máy chế biến nông sản có nhiều buồng sấy hoặc cần vận hành các công đoạn sấy khác nhau trong cùng một khu vực sản xuất.
Ảnh hưởng của lưu lượng dầu đến chất lượng sấy
Lưu lượng dầu qua dàn gia nhiệt quyết định lượng nhiệt được đưa đến buồng sấy trong một khoảng thời gian. Nếu lưu lượng thấp, nhiệt độ bề mặt gia nhiệt có thể không ổn định và không khí sấy khó đạt mức yêu cầu. Thời gian sấy kéo dài, độ ẩm giữa các vị trí trong buồng có thể chênh lệch và năng suất thiết bị bị giảm.
Nếu lưu lượng quá cao, áp suất và tổn thất ma sát trong đường ống có thể tăng. Bơm và động cơ phải làm việc với tải lớn hơn, trong khi lượng nhiệt bổ sung không nhất thiết tăng tương ứng. Vì vậy, RY125-80-200 cần được vận hành tại điểm làm việc phù hợp với thiết kế của dàn gia nhiệt, đường ống và nhu cầu nhiệt của nguyên liệu.
Trong hệ thống sấy nhiều vùng, việc cân bằng lưu lượng giữa các nhánh đặc biệt quan trọng. Nhánh có trở lực thấp có thể nhận quá nhiều dầu, còn nhánh có đường ống dài hoặc nhiều van có thể bị thiếu dòng. Van cân bằng, đồng hồ áp suất và thiết bị đo nhiệt giúp người vận hành điều chỉnh phân phối dầu giữa các khu vực.
Kiểm soát nhiệt độ trong quá trình sấy
Nhiệt độ dầu và nhiệt độ không khí sấy là hai thông số có liên quan nhưng không hoàn toàn giống nhau. Dầu có thể được gia nhiệt ở mức cao hơn nhiệt độ không khí cần cung cấp, sau đó truyền nhiệt qua bộ trao đổi nhiệt. Mức nhiệt thực tế trong buồng sấy còn phụ thuộc vào lưu lượng gió, độ ẩm nguyên liệu, diện tích trao đổi nhiệt và mức độ tuần hoàn không khí.
Bơm RY125-80-200 giúp duy trì dầu nóng đi qua bộ trao đổi nhiệt, nhưng việc kiểm soát nhiệt độ cần kết hợp với cảm biến và bộ điều khiển. Khi nhiệt độ buồng sấy đạt mức cài đặt, hệ thống có thể giảm công suất lò, điều chỉnh lưu lượng dầu hoặc thay đổi tốc độ quạt. Khi nguyên liệu có độ ẩm cao hơn, nhu cầu nhiệt tăng và hệ thống cần đáp ứng bằng cách duy trì dòng dầu ổn định.
Việc kiểm soát tốt giúp tránh hai tình trạng thường gặp. Nhiệt độ quá thấp khiến sản phẩm lâu khô, dễ phát sinh nấm mốc trong thời gian bảo quản. Nhiệt độ quá cao có thể làm sẫm màu, nứt vỡ, mất mùi hoặc làm giảm giá trị của nguyên liệu.
Yêu cầu lắp đặt bơm trong hệ thống sấy
Bơm RY125-80-200 cần được lắp trên bệ chắc chắn và đặt đúng hướng dòng chảy. Đường hút phải ngắn, thông thoáng và hạn chế các đoạn co gấp làm tăng tổn thất. Thân bơm và đường ống cần được kiểm tra để bảo đảm không có khí lọt vào trong quá trình vận hành.
Đường ống dầu nóng cần có vật liệu và lớp bảo ôn phù hợp. Bảo ôn tốt giúp giảm thất thoát nhiệt trên đường cấp, đồng thời hạn chế nhiệt truyền ra môi trường làm việc. Các mối nối, van và phớt phải chịu được nhiệt độ của dầu truyền nhiệt và được bố trí để thuận tiện cho kiểm tra.
Bơm không nên được khởi động khi thân bơm chưa đầy dầu hoặc khi dầu quá lạnh và có độ nhớt cao. Trước khi đưa hệ thống sấy vào tải, cần bảo đảm dầu đã lưu thông ổn định, đường hồi thông suốt và các thiết bị trao đổi nhiệt không bị tắc.
Vận hành và bảo trì để sấy ổn định
Trong quá trình vận hành, cần theo dõi áp suất cửa hút, áp suất cửa xả, nhiệt độ dầu, nhiệt độ ổ trục, độ rung và tiếng ồn của bơm. Những thay đổi bất thường có thể cho thấy đường hút bị tắc, dầu thiếu, có khí trong hệ thống hoặc cánh bơm và phớt đã bị ảnh hưởng.
Dầu truyền nhiệt cần được kiểm tra định kỳ. Dầu bị oxy hóa, chứa cặn hoặc thay đổi độ nhớt sẽ làm tăng trở lực và giảm hiệu quả truyền nhiệt. Khi cặn tích tụ trong đường ống hoặc bộ trao đổi nhiệt, lưu lượng có thể giảm và thời gian sấy kéo dài.
Bơm, van và dàn gia nhiệt nên được bảo dưỡng theo kế hoạch, nhất là trước mùa thu hoạch hoặc giai đoạn sản xuất cao điểm. Bảo trì chủ động giúp hạn chế sự cố dừng máy giữa mẻ sấy, bảo vệ chất lượng nguyên liệu và duy trì năng suất của toàn bộ hệ thống.
Bơm dầu truyền nhiệt RY125-80-200 giữ vai trò tạo dòng tuần hoàn cho hệ thống sấy nông sản và nguyên liệu sử dụng dầu nóng. Bơm đưa dầu từ lò gia nhiệt đến bộ trao đổi nhiệt, giúp nhiệt được truyền vào không khí sấy, sau đó đưa dầu hồi về lò để tiếp tục nhận nhiệt.
Nhờ dòng dầu được duy trì liên tục, hệ thống có thể cung cấp nhiệt đều, kiểm soát tốt nhiệt độ buồng sấy và giảm nguy cơ sản phẩm khô không đồng nhất. Khi được lựa chọn đúng lưu lượng, cột áp và lắp đặt phù hợp, RY125-80-200 hỗ trợ hệ thống sấy vận hành ổn định, tiết kiệm thời gian và bảo đảm chất lượng nông sản sau chế biến.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

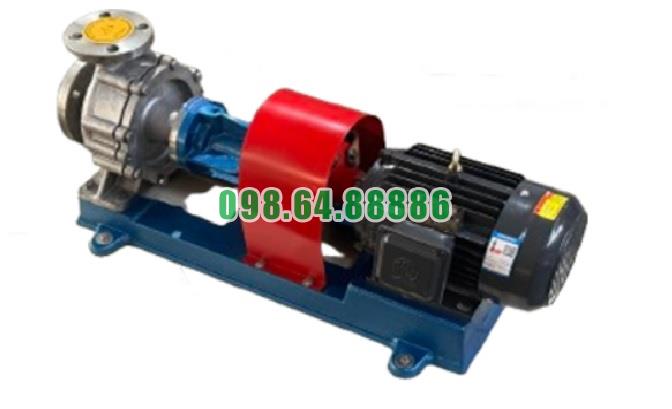

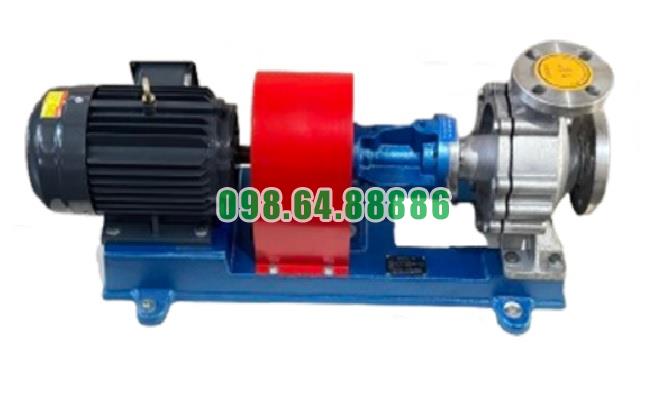

Hình ảnh thực tế bơm dầu truyền nhiệt RY
