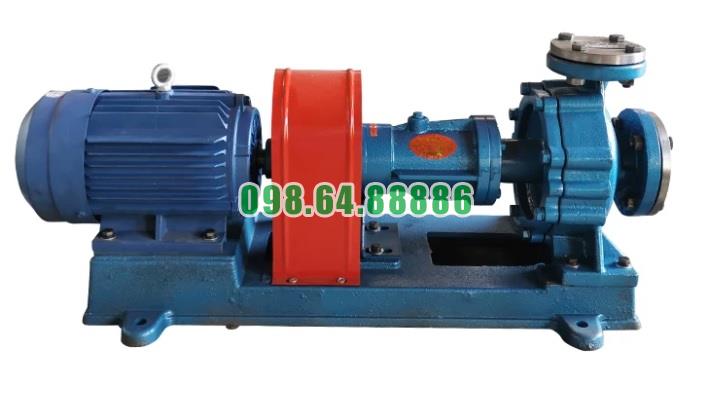

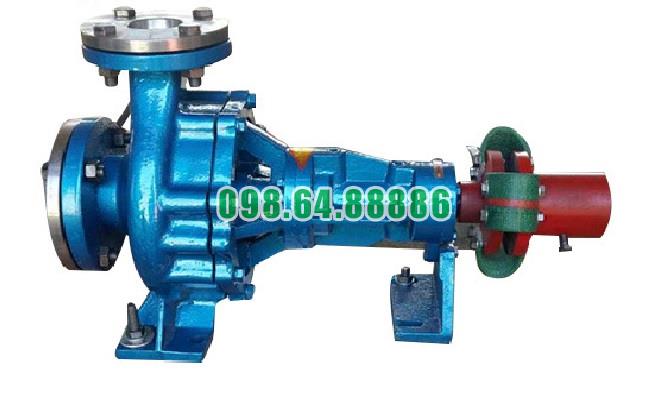

Đặc điểm thiết kế thân ngang của Bơm dầu truyền nhiệt RY125-80-250
Bơm dầu truyền nhiệt RY125-80-250 được thiết kế theo dạng bơm ly tâm trục ngang. Trong cấu trúc này, thân bơm được bố trí nằm ngang cùng với trục bơm và cụm truyền động. Cách thiết kế thân ngang tạo nên một kết cấu ổn định, phù hợp với hệ thống tuần hoàn dầu nóng có yêu cầu làm việc liên tục và nhiệt độ cao. Đặc điểm thân ngang không chỉ thể hiện ở tư thế lắp đặt của máy bơm. Thiết kế này còn liên quan đến cách bố trí cửa hút, cửa xả, khoang làm việc, bệ đỡ và các vị trí kết nối với đường ống. Nhờ đó, Bơm dầu truyền nhiệt RY125-80-250 có thể duy trì dòng dầu ổn định, thuận tiện kiểm tra và phù hợp với nhiều hệ thống gia nhiệt công nghiệp.
Thân ngang trong thiết kế Bơm dầu truyền nhiệt RY125-80-250 là gì?
Thân ngang là kiểu bố trí trong đó thân bơm, trục quay và cụm truyền động nằm theo phương ngang so với mặt bệ. Khi lắp đặt, máy bơm thường được đặt trên bệ cố định, còn động cơ truyền chuyển động đến trục bơm thông qua khớp nối.
Với RY125-80-250, thân bơm tạo thành khoang làm việc nằm trên cùng trục với bánh công tác. Dầu truyền nhiệt đi vào cửa hút, được bánh công tác tạo năng lượng rồi chuyển hướng đến cửa xả. Toàn bộ quá trình diễn ra trong thân bơm nằm ngang và được cố định chắc chắn trên bệ máy.
Thiết kế này khác với bơm trục đứng, trong đó thân bơm và trục thường được bố trí theo phương thẳng đứng. Việc lựa chọn kiểu thân ngang giúp RY125-80-250 phù hợp hơn với các hệ thống có mặt bằng đủ rộng, cần kết nối đường ống theo phương ngang và yêu cầu bảo trì thuận tiện tại vị trí lắp đặt.
Đặc điểm bố trí của thân ngang RY125-80-250
Thân bơm và trục nằm trên cùng phương ngang
Thân bơm RY125-80-250 được bố trí để bánh công tác làm việc trong một khoang nằm ngang. Trục bơm truyền chuyển động từ động cơ đến bánh công tác theo phương ngang, giúp các chi tiết quay được giữ trên một trục thống nhất.
Cách bố trí này đòi hỏi bệ máy, khớp nối và động cơ phải được căn chỉnh chính xác. Khi các bộ phận nằm đúng vị trí, lực truyền được phân bố ổn định hơn, hạn chế hiện tượng lệch tâm và giảm tải bất thường lên thân bơm.
Thân bơm đặt trên bệ cố định
Một đặc điểm dễ nhận biết của thiết kế thân ngang là thân bơm được lắp trên bệ máy. Bệ có nhiệm vụ giữ máy bơm cố định, hấp thụ một phần rung động và duy trì vị trí tương đối giữa thân bơm với động cơ.
Bệ lắp đặt cần có độ phẳng và độ cứng phù hợp. Nếu bệ bị nghiêng, lún hoặc biến dạng, thân bơm có thể bị kéo lệch khi nối với đường ống. Về lâu dài, tình trạng này làm tăng rung động, tạo ứng suất lên mặt bích và ảnh hưởng đến độ kín của thân bơm.
Kết nối với động cơ qua khớp nối
Trong thiết kế thân ngang, động cơ thường đặt cùng bệ với thân bơm và truyền chuyển động qua khớp nối đàn hồi. Khớp nối giúp truyền mô-men quay, đồng thời hỗ trợ hấp thụ một phần sai lệch nhỏ giữa trục động cơ và trục bơm.
Tuy nhiên, khớp nối không thể bù cho tình trạng lắp đặt sai nghiêm trọng. Nếu thân bơm, động cơ hoặc bệ máy bị lệch, lực tác động vẫn có thể truyền đến các ổ đỡ và thân bơm. Vì vậy, căn chỉnh đồng tâm là yêu cầu quan trọng khi lắp đặt Bơm dầu truyền nhiệt RY125-80-250.
Cách bố trí cửa hút và cửa xả trên thân ngang
Cửa hút tiếp nhận dầu từ đường ống
Cửa hút trên thân bơm là nơi dầu truyền nhiệt đi vào khoang làm việc. Đường ống hút cần được bố trí sao cho dòng dầu đi vào bơm ổn định, hạn chế xoáy và giảm nguy cơ xuất hiện bọt khí.
Với thiết kế thân ngang, vị trí cửa hút thường được kết nối theo phương phù hợp với tuyến ống của hệ thống. Đường ống phải có giá đỡ độc lập để không truyền trọng lượng và lực kéo vào thân bơm. Nếu đường ống tác động lên cửa hút, thân bơm có thể bị biến dạng hoặc lệch khỏi vị trí ban đầu.
Cửa xả đưa dầu ra khỏi bơm
Sau khi nhận năng lượng từ bánh công tác, dầu truyền nhiệt đi qua khoang thân bơm và được đưa ra ngoài qua cửa xả. Cửa xả cần được kết nối đúng hướng, đúng kích thước và đúng tiêu chuẩn mặt bích.
Thiết kế thân ngang giúp việc bố trí tuyến ống xả tương đối thuận tiện ở những hệ thống đặt máy bơm trên mặt sàn hoặc bệ kỹ thuật. Tuy nhiên, cần tránh tạo quá nhiều đoạn cong ngay sát cửa xả vì sự thay đổi hướng đột ngột có thể làm tăng tổn thất và rung động trên thân bơm.
Kiểm tra kích thước kết nối thực tế
Tên model RY125-80-250 thường được dùng để nhận biết cấu hình kích thước của bơm. Trong đó, các con số 125 và 80 thường liên quan đến đường kính danh nghĩa của cửa hút và cửa xả, còn 250 thường gắn với kích thước bánh công tác. Cách thể hiện có thể khác nhau giữa các nhà sản xuất.
Vì vậy, khi thiết kế đường ống hoặc thay thân bơm, cần dựa vào bản vẽ kích thước thực tế. Không nên chỉ dựa trên tên model để xác định vị trí mặt bích, số lỗ bu lông hoặc khoảng cách giữa các chân bệ.
Ưu điểm của thiết kế thân ngang
Tạo kết cấu chắc chắn khi vận hành liên tục
Thân ngang được cố định trên bệ nên có khả năng duy trì vị trí ổn định trong quá trình bơm dầu truyền nhiệt. Khi bệ máy đủ chắc và các điểm liên kết được siết đúng, lực rung được kiểm soát tốt hơn.
Đặc điểm này phù hợp với các hệ thống phải hoạt động trong thời gian dài. Dòng RY thường được sử dụng trong các ứng dụng tuần hoàn dầu nóng, nơi máy bơm cần duy trì lưu lượng đều và chịu tác động của nhiệt độ cao trong nhiều giờ liên tục.
Thuận tiện căn chỉnh và kiểm tra
Do động cơ, khớp nối và thân bơm nằm trên cùng một mặt phẳng lắp đặt, kỹ thuật viên có thể dễ dàng kiểm tra độ đồng tâm và tình trạng của bệ máy. Các thao tác đo đạc, căn chỉnh hoặc kiểm tra rung cũng thuận tiện hơn so với một số kết cấu đặt máy theo phương thẳng đứng.
Khi cần kiểm tra thân bơm, người vận hành có thể tiếp cận các mặt ghép, cửa hút, cửa xả và chân bệ từ bên ngoài. Điều này giúp phát hiện sớm dấu dầu, vết nứt, sự lỏng bu lông hoặc hiện tượng biến dạng quanh các vị trí liên kết.
Phù hợp với đường ống nằm ngang
Nhiều hệ thống truyền nhiệt trong nhà máy được bố trí theo tuyến ống ngang giữa thiết bị gia nhiệt, thiết bị sử dụng nhiệt và bồn giãn nở. Thiết kế thân ngang giúp máy bơm dễ dàng tích hợp vào mặt bằng này mà không cần thay đổi quá nhiều hướng đi của đường ống.
Khi khoảng cách giữa các thiết bị được tính toán hợp lý, đường ống có thể giữ được tuyến ngắn và giảm số lượng co, cút. Điều này hỗ trợ giảm tổn thất áp suất và hạn chế tải cơ học tác động lên thân bơm.
Hỗ trợ tháo lắp và bảo dưỡng
Kết cấu nằm ngang tạo không gian thao tác tương đối thuận lợi quanh thân bơm. Các vị trí cần kiểm tra như mặt ghép, cửa kết nối và chân bệ thường dễ tiếp cận khi máy đã dừng và được cô lập khỏi hệ thống.
Tùy cấu hình khớp nối và kết cấu cụ thể, một số phiên bản có thể cho phép tháo cụm giá đỡ hoặc các chi tiết liên quan mà không cần dịch chuyển toàn bộ thân bơm khỏi bệ. Khi bảo dưỡng, vẫn cần tuân thủ đúng hướng dẫn của nhà sản xuất để tránh làm lệch trục hoặc gây hư hỏng mặt ghép.
Yêu cầu kỹ thuật đối với thân ngang RY125-80-250
Bệ máy phải đủ phẳng và chắc
Bệ máy là nền tảng giữ thân ngang ổn định. Bệ yếu hoặc không phẳng có thể làm thân bơm bị xoắn, gây sai lệch giữa trục bơm và trục động cơ. Khi máy hoạt động, sai lệch này thường biểu hiện qua rung động, tiếng ồn hoặc nhiệt độ ổ đỡ tăng.
Trước khi lắp đặt, cần kiểm tra mặt bệ, cao độ và vị trí bu lông. Sau khi đặt máy bơm, cần siết bu lông đều và kiểm tra lại sự ổn định của thân bơm trước khi nối đường ống.
Đường ống không được tạo tải lên thân bơm
Đây là yêu cầu đặc biệt quan trọng đối với máy bơm có thân ngang. Đường ống hút và xả phải được đỡ bằng giá riêng. Khi kết nối, mặt bích đường ống cần đồng tâm và song song với mặt bích trên thân bơm.
Nếu phải dùng lực để ép đường ống vào thân bơm, kết cấu máy đang bị lắp đặt sai. Lực này có thể làm biến dạng mặt bích, gây rò rỉ dầu nóng và ảnh hưởng đến sự đồng tâm của các chi tiết quay.
Cần kiểm soát giãn nở nhiệt
Dầu truyền nhiệt có thể làm việc ở nhiệt độ cao, khiến đường ống và thân bơm giãn nở. Nếu hệ thống không có giải pháp hấp thụ giãn nở phù hợp, lực nhiệt sẽ truyền trực tiếp lên cửa hút, cửa xả và chân thân bơm.
Khi thiết kế hệ thống, cần tính đến khoảng giãn nở, vị trí giá đỡ và phương án bố trí đường ống. Không nên cố định tất cả các điểm theo cách làm cản trở sự giãn nở tự nhiên của đường ống khi nhiệt độ thay đổi.
Phải bảo đảm độ đồng tâm của trục
Thân ngang chỉ làm việc ổn định khi trục bơm và trục động cơ được căn chỉnh đúng. Độ lệch quá lớn có thể gây tải ngang lên ổ đỡ, làm rung máy và tác động gián tiếp lên thân bơm.
Sau khi lắp đặt hoặc di chuyển máy, cần kiểm tra lại độ đồng tâm. Việc kiểm tra cũng nên được thực hiện sau thời gian chạy thử, vì bệ máy và đường ống có thể thay đổi vị trí khi chịu nhiệt.
Ảnh hưởng của thiết kế thân ngang đến hiệu suất bơm
Thiết kế thân ngang tạo điều kiện để thân bơm, bánh công tác và trục làm việc ổn định trên cùng một phương. Khi bệ máy và đường ống được lắp đúng, tổn thất do rung và sai lệch cơ khí được hạn chế.
Tuy nhiên, thân ngang không tự động bảo đảm hiệu suất cao nếu khoang bơm, cửa kết nối hoặc hệ thống đường ống bị bố trí sai. Đường ống hút quá dài, có nhiều đoạn cong hoặc bị lọt khí vẫn có thể làm giảm lưu lượng. Tải từ đường ống và hiện tượng lệch trục cũng có thể khiến máy hoạt động không đúng điểm thiết kế.
Một cấu hình tham khảo của RY125-80-250 có thể đạt lưu lượng khoảng 160 m³/h và cột áp khoảng 60 m ở tốc độ gần 2.970 vòng/phút. Đây là các thông số cần được xem xét cùng điều kiện lắp đặt thực tế. Nếu thân ngang bị lắp lệch hoặc chịu tải từ đường ống, khả năng duy trì các thông số này sẽ bị ảnh hưởng.
Kiểm tra thân ngang trong quá trình vận hành
Quan sát vị trí chân bệ và mặt bích
Cần kiểm tra định kỳ các bu lông chân bơm, vị trí tiếp xúc giữa thân bơm với bệ và tình trạng mặt bích đường ống. Dấu hiệu cần chú ý gồm bu lông lỏng, vết dầu, mặt bích lệch hoặc khe hở bất thường.
Khu vực quanh thân bơm nên được giữ sạch để dễ phát hiện rò rỉ. Với dầu truyền nhiệt, mọi dấu dầu mới xuất hiện đều cần được kiểm tra vì nhiệt độ cao có thể làm rò rỉ trở nên nguy hiểm.
Theo dõi rung và tiếng ồn
Rung động tăng có thể cho thấy thân ngang bị lệch, bệ máy không ổn định hoặc đường ống đang tạo lực lên cửa bơm. Tiếng ồn bất thường cũng có thể liên quan đến hiện tượng cọ xát bên trong hoặc dòng dầu đi vào không ổn định.
Khi phát hiện rung tăng nhanh, không nên chỉ siết chặt thêm bu lông để xử lý tạm thời. Cần xác định nguyên nhân cơ học và kiểm tra lại toàn bộ mối liên kết giữa thân bơm, bệ máy, khớp nối và đường ống.
Kiểm tra sau khi dừng máy
Sau khi máy nguội và được cô lập an toàn, có thể kiểm tra các mặt ghép, vết nứt bên ngoài và tình trạng biến dạng của thân bơm. Nếu cần tháo kiểm tra bên trong, phải đối chiếu kích thước lắp ráp để bảo đảm bánh công tác không bị cọ vào thân.
Không dùng nước lạnh để làm nguội nhanh thân bơm đang nóng. Sốc nhiệt có thể làm ảnh hưởng đến vật liệu và gây ra những hư hỏng khó nhận biết bằng quan sát thông thường.
Lưu ý khi lắp đặt Bơm dầu truyền nhiệt RY125-80-250 thân ngang
Trước khi lắp, cần kiểm tra hướng cửa hút, cửa xả và khoảng không gian thao tác quanh máy. Mặt bằng phải đủ chỗ cho việc căn chỉnh, kiểm tra khớp nối và tháo lắp khi bảo dưỡng.
Thân bơm cần được đặt đúng cao độ trên bệ, sau đó mới tiến hành căn chỉnh với động cơ. Đường ống chỉ nên kết nối sau khi thân bơm và động cơ đã được cố định ổn định. Khi siết mặt bích, cần bảo đảm hai mặt bích song song và không tạo lực kéo ngang lên thân bơm.
Sau khi hoàn tất lắp đặt, nên kiểm tra độ kín, độ rung và tình trạng của các điểm liên kết trong quá trình chạy thử. Khi hệ thống bắt đầu tăng nhiệt, cần theo dõi sự thay đổi của đường ống và thân bơm để kịp thời phát hiện lực giãn nở bất thường.
Đặc điểm thiết kế thân ngang của Bơm dầu truyền nhiệt RY125-80-250 nằm ở cách bố trí thân bơm, trục và động cơ trên cùng phương ngang, được cố định trên bệ máy và kết nối với hệ thống đường ống qua cửa hút – cửa xả. Kết cấu này tạo nền tảng chắc chắn, thuận tiện căn chỉnh, dễ kiểm tra và phù hợp với nhiều hệ thống tuần hoàn dầu nóng.
Để thân ngang làm việc ổn định, cần đặc biệt chú ý đến độ phẳng của bệ máy, độ đồng tâm của trục, sự độc lập của giá đỡ đường ống và khả năng hấp thụ giãn nở nhiệt. Lắp đặt đúng các yếu tố này sẽ giúp Bơm dầu truyền nhiệt RY125-80-250 hạn chế rung động, giảm rò rỉ và duy trì hiệu quả vận hành trong thời gian dài.
Ứng dụng Bơm dầu truyền nhiệt RY125-80-250 cho hệ thống sấy công nghiệp
Bơm dầu truyền nhiệt RY125-80-250 được sử dụng trong các hệ thống sấy công nghiệp cần duy trì dòng dầu nóng ổn định, liên tục và phân bố nhiệt đồng đều. Thay vì đưa ngọn lửa hoặc khí nóng tiếp xúc trực tiếp với sản phẩm, hệ thống sử dụng dầu truyền nhiệt làm môi chất trung gian để đưa nhiệt từ lò gia nhiệt đến buồng sấy, dàn gia nhiệt hoặc các bộ trao đổi nhiệt.
Trong cấu hình này, Bơm dầu truyền nhiệt RY125-80-250 giữ vai trò tạo áp suất và duy trì lưu lượng tuần hoàn. Dầu sau khi được gia nhiệt sẽ được bơm đến thiết bị sấy, truyền nhiệt cho vật liệu cần làm khô rồi quay trở lại lò để tiếp tục gia nhiệt. Nhờ quá trình tuần hoàn khép kín, hệ thống có thể kiểm soát nhiệt độ ổn định và phù hợp với nhiều dây chuyền sấy công suất lớn.
Vai trò của RY125-80-250 trong hệ thống sấy công nghiệp
Bơm RY125-80-250 không trực tiếp làm khô sản phẩm và cũng không tạo ra nhiệt. Thiết bị đảm nhận nhiệm vụ vận chuyển dầu truyền nhiệt qua toàn bộ mạch sấy với lưu lượng và cột áp phù hợp.
Khi động cơ hoạt động, bánh công tác quay và tạo chênh lệch áp suất giữa cửa hút và cửa xả. Dầu nóng từ đường hồi được hút vào bơm, tăng năng lượng trong bánh công tác rồi đi ra đường cấp. Dòng dầu tiếp tục đi qua dàn gia nhiệt của buồng sấy, truyền nhiệt cho không khí hoặc bề mặt tiếp xúc với vật liệu.
Nếu bơm hoạt động ổn định, nhiệt lượng được cung cấp đều hơn cho các khu vực trong buồng sấy. Điều này giúp hạn chế tình trạng nơi quá nóng, nơi chưa đủ nhiệt và hỗ trợ kiểm soát chất lượng sản phẩm sau sấy.
Vì sao hệ thống sấy cần bơm dầu truyền nhiệt?
Hệ thống sấy công nghiệp thường phải làm việc trong thời gian dài với mức nhiệt tương đối cao. Dầu truyền nhiệt có thể vận chuyển nhiệt qua khoảng cách xa từ lò gia nhiệt đến thiết bị sấy mà không cần đưa nguồn đốt trực tiếp vào buồng sấy.
So với phương án gia nhiệt trực tiếp, hệ thống dầu truyền nhiệt giúp tách khu vực cháy khỏi khu vực sấy. Dòng dầu được tuần hoàn trong đường ống kín, sau đó truyền nhiệt thông qua dàn ống, bộ trao đổi nhiệt hoặc tấm gia nhiệt.
Bơm RY125-80-250 giúp duy trì chuyển động của dầu trong mạch. Khi lưu lượng được giữ ổn định, nhiệt độ cấp vào dàn gia nhiệt ít biến động hơn và quá trình sấy có thể được điều chỉnh theo yêu cầu của từng loại vật liệu.
Cấu tạo hệ thống sấy sử dụng Bơm dầu truyền nhiệt RY125-80-250
Một hệ thống sấy dùng dầu truyền nhiệt thường gồm nhiều bộ phận kết nối thành mạch tuần hoàn. Bơm RY125-80-250 nằm ở vị trí quan trọng giữa đường hồi dầu và đường cấp dầu đến khu vực gia nhiệt.
Lò gia nhiệt dầu truyền nhiệt
Lò gia nhiệt có nhiệm vụ nâng nhiệt độ của dầu lên mức cần thiết trước khi dầu được đưa đến thiết bị sấy. Nguồn nhiệt có thể đến từ điện, khí đốt, dầu đốt hoặc các giải pháp gia nhiệt khác tùy thiết kế dây chuyền.
Sau khi nhận nhiệt, dầu được đưa đến cửa hút của bơm hoặc đi qua vị trí bố trí bơm theo sơ đồ hệ thống. Bơm tiếp tục tạo áp suất để đẩy dầu đến các dàn gia nhiệt trong buồng sấy.
Bơm dầu truyền nhiệt RY125-80-250

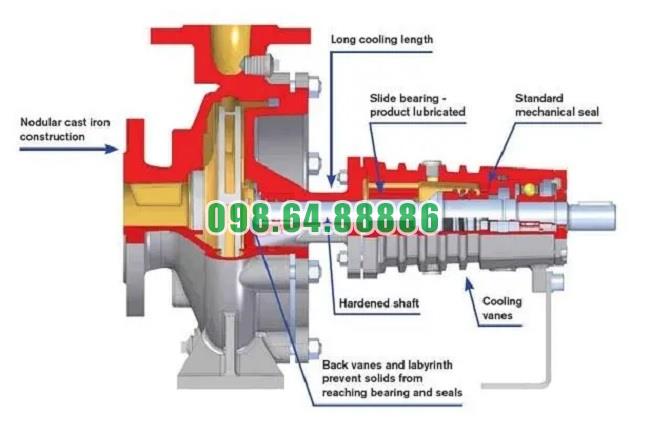

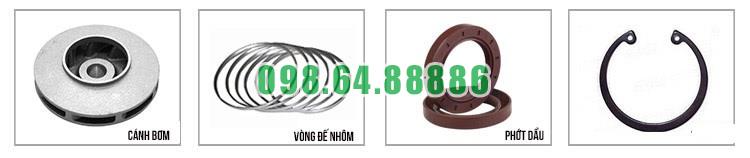

RY125-80-250 thường được bố trí trên bệ máy, kết nối với động cơ thông qua khớp nối. Thân bơm, bánh công tác, trục, ổ trục và cụm làm kín phối hợp để vận chuyển dầu nóng trong điều kiện vận hành liên tục.
Khi chọn model này cho hệ thống sấy, cần căn cứ vào lưu lượng thiết kế, tổng cột áp, nhiệt độ dầu, độ nhớt ở trạng thái vận hành và điều kiện đường hút. Thông số thực tế cần được xác nhận theo đúng phiên bản bơm và đường đặc tính của nhà sản xuất.
Dàn gia nhiệt trong buồng sấy
Dàn gia nhiệt là nơi dầu nóng truyền nhiệt cho không khí hoặc trực tiếp cho bề mặt cần gia nhiệt. Dàn có thể được chế tạo dưới dạng ống, cụm ống cánh tản nhiệt, tấm gia nhiệt hoặc kết cấu phù hợp với buồng sấy.
Dầu đi qua dàn gia nhiệt, tỏa nhiệt ra môi trường sấy rồi giảm nhiệt độ trước khi quay về đường hồi. Nếu lưu lượng dầu không đủ, một phần dàn có thể không đạt nhiệt độ thiết kế, dẫn đến sự chênh lệch nhiệt trong buồng sấy.
Đường ống cấp và đường hồi dầu
Đường cấp đưa dầu nóng từ bơm đến dàn gia nhiệt. Đường hồi đưa dầu sau khi truyền nhiệt quay trở lại lò hoặc về phía cửa hút của bơm.
Kích thước đường ống, chiều dài tuyến ống, số lượng van, co, tê và bộ lọc đều tạo ra tổn thất áp suất. Bơm RY125-80-250 phải có đủ cột áp để thắng tổng sức cản của mạch mà vẫn giữ được lưu lượng cần thiết.
Buồng sấy và hệ thống lưu thông không khí
Trong nhiều dây chuyền, dầu nóng chỉ làm nóng dàn gia nhiệt. Quạt sẽ đưa không khí đi qua dàn, nhận nhiệt rồi phân phối vào buồng sấy.
Dòng dầu và dòng không khí phối hợp với nhau. Bơm bảo đảm nguồn nhiệt được cung cấp đến dàn gia nhiệt, còn quạt bảo đảm nhiệt được phân bố đến vật liệu. Nếu lưu lượng dầu không ổn định, nhiệt độ không khí sấy cũng có thể dao động.
Các ứng dụng của RY125-80-250 trong hệ thống sấy công nghiệp
Bơm dầu truyền nhiệt RY125-80-250 phù hợp với các dây chuyền sấy có nhu cầu tuần hoàn dầu nóng ở lưu lượng lớn, làm việc liên tục và yêu cầu kiểm soát nhiệt tương đối ổn định.
Sấy gỗ, ván ép và vật liệu dạng tấm
Trong ngành gỗ, dầu truyền nhiệt có thể được sử dụng để cấp nhiệt cho buồng sấy gỗ, máy ép nóng, dây chuyền sấy ván hoặc các thiết bị xử lý vật liệu dạng tấm.
RY125-80-250 đưa dầu nóng đến dàn gia nhiệt đặt trong buồng sấy. Nhiệt được phân bố qua không khí tuần hoàn hoặc qua các bề mặt gia nhiệt. Cách cấp nhiệt này giúp kiểm soát quá trình loại bỏ hơi ẩm trong gỗ và hỗ trợ duy trì nhiệt độ ổn định trong thời gian dài.
Đối với sấy gỗ, nhiệt phân bố không đều có thể làm một số khu vực khô nhanh hơn các khu vực khác. Vì vậy, lưu lượng dầu qua từng nhánh dàn gia nhiệt cần được tính toán và cân bằng phù hợp.
Sấy giấy và bột giấy
Các dây chuyền sản xuất giấy cần loại bỏ lượng ẩm lớn trong thời gian liên tục. Dầu truyền nhiệt có thể cấp nhiệt cho các bộ phận sấy, dàn trao đổi nhiệt hoặc thiết bị phụ trợ trong dây chuyền.
Bơm RY125-80-250 giúp dầu nóng lưu thông qua các khu vực cần gia nhiệt. Khi dòng dầu được duy trì đều, nhiệt độ bề mặt sấy và nhiệt độ không khí có thể được kiểm soát tốt hơn.
Trong ứng dụng này, cần chú ý đến khả năng làm việc liên tục của bơm, độ ổn định của cụm làm kín và việc kiểm soát nhiệt độ dầu khi dây chuyền vận hành trong nhiều ca.
Sấy nông sản và thực phẩm công nghiệp
Dầu truyền nhiệt được ứng dụng trong một số hệ thống sấy nông sản, hạt, lát củ quả và nguyên liệu thực phẩm. Nguồn nhiệt từ dầu được truyền qua dàn ống hoặc bộ trao đổi nhiệt, sau đó làm nóng không khí sấy.
RY125-80-250 có thể được dùng trong hệ thống có buồng sấy lớn hoặc nhiều vùng nhiệt. Dầu nóng được phân phối đến từng khu vực, trong khi quạt tuần hoàn đưa không khí qua sản phẩm.
Với thực phẩm, thiết kế hệ thống cần bảo đảm dầu không tiếp xúc trực tiếp với sản phẩm. Vật liệu đường ống, dàn trao đổi nhiệt và cụm làm kín cũng cần phù hợp với điều kiện nhiệt độ và yêu cầu vệ sinh của dây chuyền.
Sấy thức ăn chăn nuôi và nguyên liệu dạng hạt
Các nhà máy sản xuất thức ăn chăn nuôi thường sử dụng thiết bị sấy để giảm độ ẩm của nguyên liệu hoặc sản phẩm sau phối trộn. Nhu cầu nhiệt có thể thay đổi theo loại nguyên liệu, năng suất và thời gian lưu trong buồng sấy.
Bơm RY125-80-250 giúp tuần hoàn dầu nóng qua các dàn trao đổi nhiệt của hệ thống. Khi lưu lượng dầu phù hợp, nhiệt độ không khí sấy được duy trì ổn định hơn và hạn chế hiện tượng sản phẩm ở đầu vào, giữa buồng và đầu ra bị chênh lệch độ ẩm quá lớn.
Sấy dược liệu và nguyên liệu công nghiệp
Một số dây chuyền sấy dược liệu, hóa chất hoặc nguyên liệu công nghiệp cần kiểm soát nhiệt gián tiếp để hạn chế tác động của ngọn lửa và khí cháy lên sản phẩm.
Dầu truyền nhiệt vận chuyển nhiệt từ lò đến dàn sấy. Bơm RY125-80-250 duy trì dòng tuần hoàn, giúp thiết bị sấy nhận nhiệt theo chế độ ổn định. Khi cần nhiều cấp nhiệt, hệ thống có thể chia thành các vùng với van điều chỉnh và dàn gia nhiệt riêng.
Đối với các sản phẩm nhạy nhiệt, cần kiểm soát tốc độ lưu thông dầu, nhiệt độ bề mặt dàn và nhiệt độ không khí. Không nên chỉ tăng nhiệt độ dầu để rút ngắn thời gian sấy nếu chưa đánh giá khả năng chịu nhiệt của vật liệu.
Sấy sơn, mực in và lớp phủ bề mặt
Dây chuyền sấy sơn, mực in và lớp phủ cần nhiệt độ phân bố đều để lớp phủ khô theo đúng yêu cầu. Nhiệt không ổn định có thể làm bề mặt khô không đều, xuất hiện bọt, nứt hoặc thay đổi độ bóng.
Trong hệ thống sấy dạng buồng hoặc đường hầm, RY125-80-250 có thể cung cấp dầu nóng cho nhiều dàn gia nhiệt bố trí dọc theo tuyến sấy. Việc phân phối dầu cần được tính toán để các vùng nhiệt không bị chênh lệch quá lớn.
RY125-80-250 giúp hệ thống sấy hoạt động ổn định như thế nào?
Hiệu quả của bơm trong hệ thống sấy không chỉ thể hiện ở việc dầu có được bơm đi hay không. Điều quan trọng là dòng dầu phải đạt lưu lượng phù hợp, phân bố đúng đến các dàn gia nhiệt và duy trì ổn định trong suốt chu kỳ sấy.
Duy trì lưu lượng dầu qua dàn gia nhiệt
Khi bơm tạo đủ cột áp, dầu nóng có thể đi qua các dàn ống, van và bộ trao đổi nhiệt mà không bị giảm lưu lượng quá mức. Nhờ đó, nhiệt lượng cung cấp cho buồng sấy được duy trì ổn định hơn.
Nếu lưu lượng thấp, dầu có thể lưu lại quá lâu trong vùng gia nhiệt, làm nhiệt độ dầu tăng cao cục bộ. Nếu lưu lượng quá lớn, công suất bơm và tổn thất ma sát có thể tăng mà hiệu quả sấy không cải thiện tương ứng.
Hỗ trợ sấy đồng đều giữa các vùng
Các buồng sấy công nghiệp thường có nhiều vùng nhiệt. Mỗi vùng có thể đảm nhiệm một giai đoạn khác nhau như gia nhiệt ban đầu, sấy chính và ổn định sản phẩm.
RY125-80-250 cung cấp dòng dầu nóng cho mạch chính. Từ đó, dầu được chia đến các nhánh dàn gia nhiệt theo thiết kế. Việc cân bằng lưu lượng giữa các nhánh giúp hạn chế hiện tượng vùng đầu buồng quá nóng hoặc vùng cuối buồng thiếu nhiệt.
Phù hợp với vận hành liên tục
Hệ thống sấy công nghiệp thường hoạt động nhiều giờ mỗi ngày. Bơm cần có kết cấu phù hợp với chế độ làm việc liên tục, vật liệu chịu nhiệt và cụm làm kín đáp ứng được loại dầu sử dụng.
Trong quá trình vận hành, nhiệt độ ổ trục, độ rung, áp suất cửa hút và cửa xả cần được theo dõi. Những thay đổi bất thường có thể cho thấy bơm đang làm việc ngoài điểm thiết kế hoặc hệ thống đường ống có vấn đề.
Lựa chọn RY125-80-250 cho hệ thống sấy cần dựa trên những yếu tố nào?
Không nên lựa chọn bơm chỉ dựa trên công suất lò hoặc kích thước đường ống. Bơm cần được đối chiếu với toàn bộ yêu cầu thủy lực và nhiệt của hệ thống sấy.
Lưu lượng dầu cần thiết
Lưu lượng phụ thuộc vào tải nhiệt của buồng sấy, nhiệt dung riêng của dầu, khối lượng riêng và chênh lệch nhiệt độ giữa đường cấp và đường hồi.
Nếu tổng tải nhiệt tăng do mở rộng buồng sấy hoặc tăng năng suất, lưu lượng yêu cầu cũng có thể thay đổi. Cần xác định lưu lượng thiết kế trước khi kiểm tra RY125-80-250 có đáp ứng được hay không.
Tổng cột áp của mạch sấy
Cột áp cần bù cho tổn thất trong đường ống cấp, đường hồi, dàn gia nhiệt, van, bộ lọc, bộ trao đổi nhiệt và các phụ kiện. Với mạch tuần hoàn kín, không nên chỉ tính chiều cao hình học của buồng sấy.
Nếu tổng trở lực lớn hơn khả năng của bơm, dầu sẽ không đi đủ qua dàn gia nhiệt. Khi đó, nhiệt độ trong buồng sấy không đạt yêu cầu dù lò vẫn cung cấp đủ nhiệt.
Nhiệt độ và tính chất của dầu
Cần xác định nhiệt độ vận hành bình thường, nhiệt độ cao nhất, độ nhớt ở nhiệt độ khởi động và độ nhớt khi vận hành. Các thông tin này ảnh hưởng đến tổn thất đường ống, công suất động cơ và điều kiện hút.
Cấu hình phớt, gioăng, ổ trục và vật liệu tiếp xúc với dầu cũng cần được lựa chọn theo điều kiện nhiệt thực tế. Không nên dùng thông số của một loại dầu để áp dụng cho loại dầu khác mà chưa kiểm tra khả năng tương thích.
Điều kiện hút và NPSH
Đường hút của bơm phải được cấp dầu đầy đủ, hạn chế tổn thất và tránh xuất hiện bọt khí. Nhiệt độ dầu cao có thể làm yêu cầu về điều kiện hút trở nên nghiêm ngặt hơn.
Trước khi chốt RY125-80-250, cần so sánh NPSH khả dụng của hệ thống với NPSH yêu cầu của bơm tại điểm làm việc. Điều này giúp hạn chế nguy cơ xâm thực, rung và suy giảm lưu lượng.
Khả năng lắp đặt trong dây chuyền
Cần kiểm tra kích thước bệ máy, vị trí cửa hút và cửa xả, cao độ đường ống, khoảng trống bảo trì và tải tác dụng từ đường ống lên thân bơm.
Bơm và động cơ phải được căn chỉnh đồng tâm sau khi hoàn tất kết nối. Đường ống không nên tạo lực kéo hoặc lực lệch lên mặt bích, vì điều này có thể gây rung và làm hỏng cụm làm kín.
Những lỗi cần tránh khi dùng RY125-80-250 cho hệ thống sấy
Một số lỗi trong thiết kế và vận hành có thể làm bơm không phát huy đúng khả năng, dù model đã được lựa chọn đúng về cơ bản.
Chọn bơm theo công suất lò mà bỏ qua đường đặc tính
Công suất lò cho biết khả năng cung cấp nhiệt, không cho biết trực tiếp lưu lượng và cột áp mà bơm cần tạo. Nếu chỉ dựa vào công suất lò, bơm có thể bị chọn thiếu hoặc thừa năng lực thủy lực.
Cần đối chiếu tải nhiệt với lưu lượng dầu, sau đó tính tổng tổn thất của mạch sấy để xác định điểm làm việc.
Dùng đường ống hút quá nhỏ
Đường hút quá nhỏ làm tăng vận tốc dầu và tổn thất áp suất. Trong điều kiện dầu nóng, vấn đề này có thể làm giảm áp suất tại cửa hút và tăng nguy cơ xâm thực.
Kích thước đường ống cần được tính theo lưu lượng, độ nhớt và bố trí thực tế, không chỉ dựa vào kích thước mặt bích của bơm.
Khởi động khi bơm chưa được điền đầy dầu
Bơm ly tâm cần có dầu trong buồng bơm và đường hút trước khi khởi động. Nếu còn nhiều không khí, bánh công tác không thể tạo dòng ổn định và cụm làm kín có thể nóng nhanh.
Quy trình khởi động cần bảo đảm dầu lưu thông đúng hướng, van ở trạng thái phù hợp và không có rò rỉ tại các mối nối.
Không cân bằng các nhánh dàn gia nhiệt
Trong hệ thống có nhiều dàn sấy, dầu thường có xu hướng đi theo nhánh có sức cản thấp hơn. Nếu không có phương án cân bằng, một số vùng sẽ nhận nhiều dầu nóng hơn trong khi vùng khác thiếu lưu lượng.
Cần bố trí van điều chỉnh, thiết bị đo áp suất hoặc giải pháp cân bằng phù hợp với sơ đồ hệ thống. Việc này giúp RY125-80-250 phân phối dòng dầu hiệu quả hơn đến các khu vực cần nhiệt.
Không theo dõi tình trạng bơm trong quá trình sấy
Áp suất cửa hút, áp suất cửa xả, nhiệt độ ổ trục, độ rung và tình trạng cụm làm kín nên được kiểm tra định kỳ. Lưu lượng giảm, tiếng ồn tăng hoặc nhiệt độ dầu bất thường đều cần được xử lý sớm.
Không nên tiếp tục vận hành khi dầu nóng rò rỉ gần khớp nối, động cơ hoặc các vị trí có thể phát sinh nguồn nhiệt.
Bơm dầu truyền nhiệt RY125-80-250 được ứng dụng trong hệ thống sấy công nghiệp để tạo và duy trì dòng tuần hoàn dầu nóng từ lò gia nhiệt đến các dàn gia nhiệt trong buồng sấy. Bơm giúp vận chuyển nhiệt ổn định, hỗ trợ phân bố nhiệt đồng đều và đáp ứng nhu cầu vận hành liên tục của nhiều dây chuyền.
Model này có thể được sử dụng cho hệ thống sấy gỗ, ván ép, giấy, nông sản, thực phẩm, thức ăn chăn nuôi, dược liệu, nguyên liệu công nghiệp, sơn, mực in và lớp phủ bề mặt. Tuy nhiên, hiệu quả thực tế phụ thuộc vào việc đối chiếu đúng lưu lượng, cột áp, nhiệt độ dầu, độ nhớt, điều kiện hút và sơ đồ đường ống.
Khi lựa chọn và lắp đặt đúng, RY125-80-250 sẽ giúp hệ thống sấy duy trì nguồn nhiệt ổn định, giảm chênh lệch nhiệt giữa các vùng và nâng cao độ tin cậy trong quá trình sản xuất.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

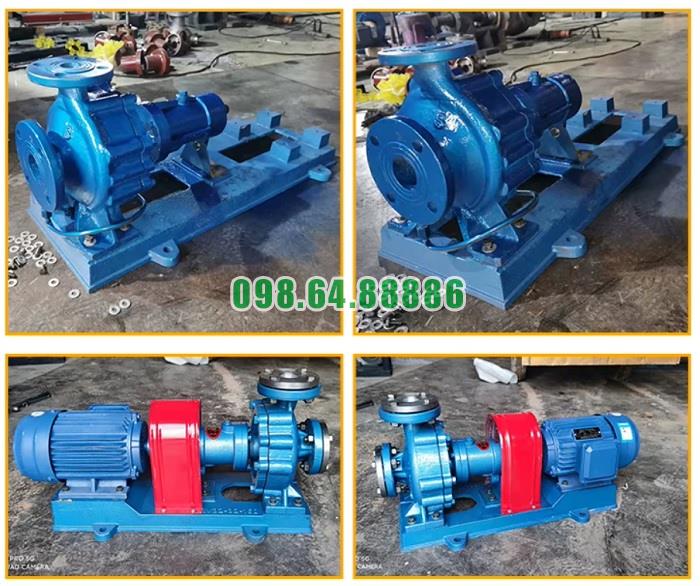

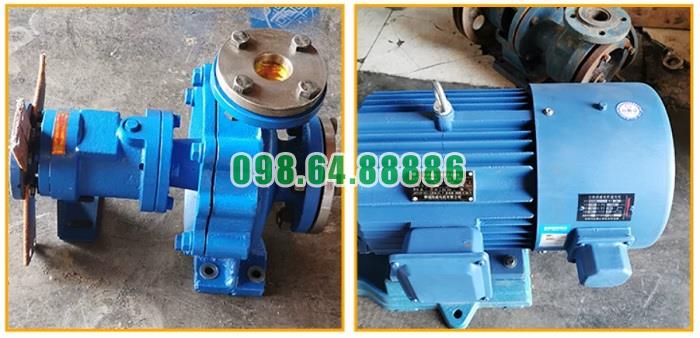

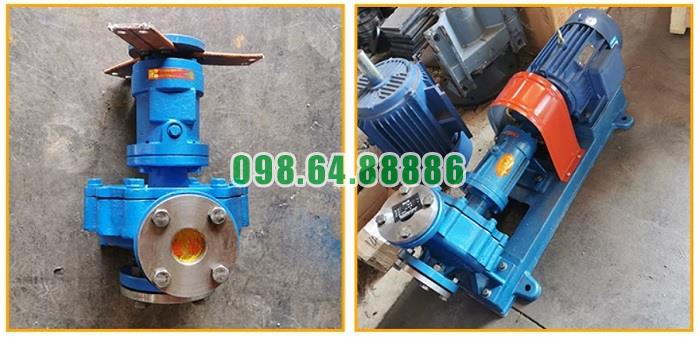

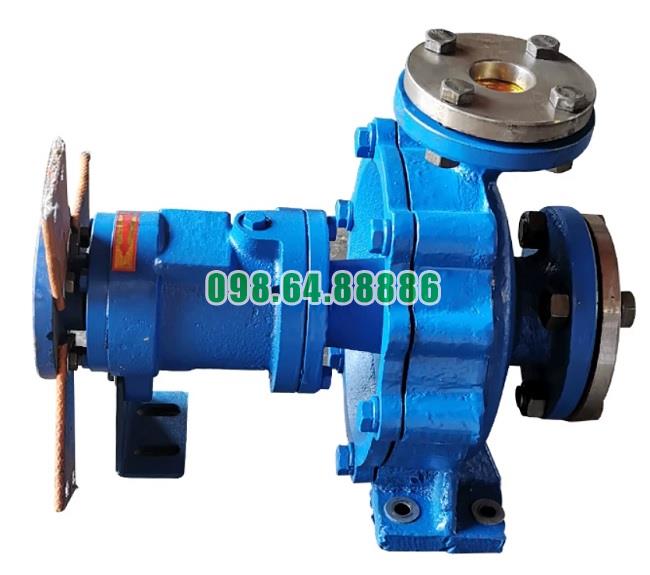

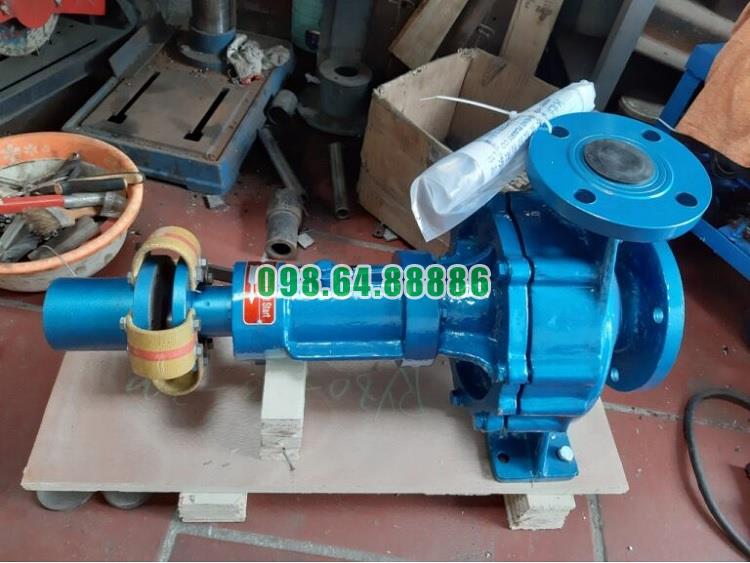

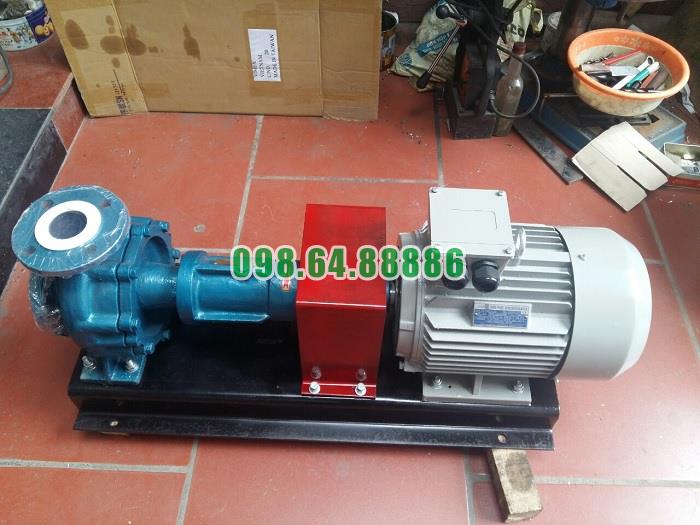

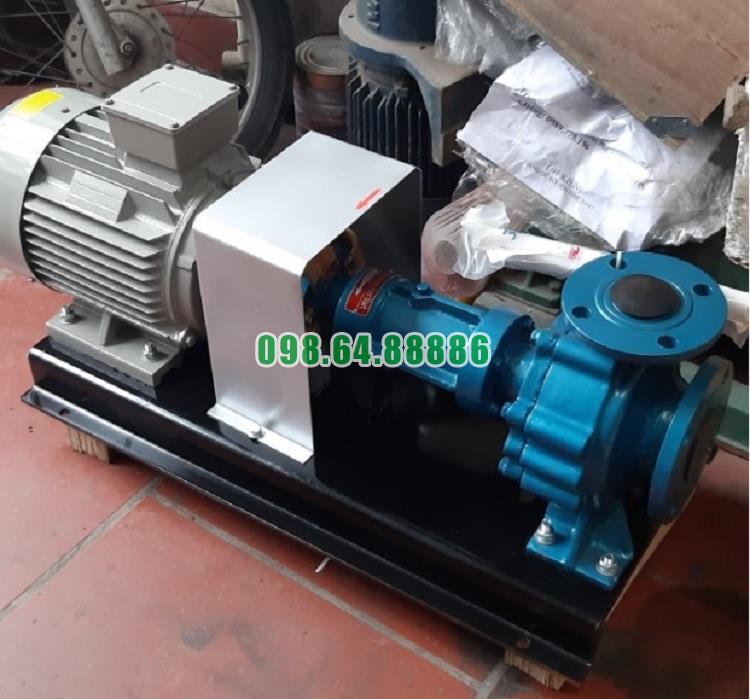

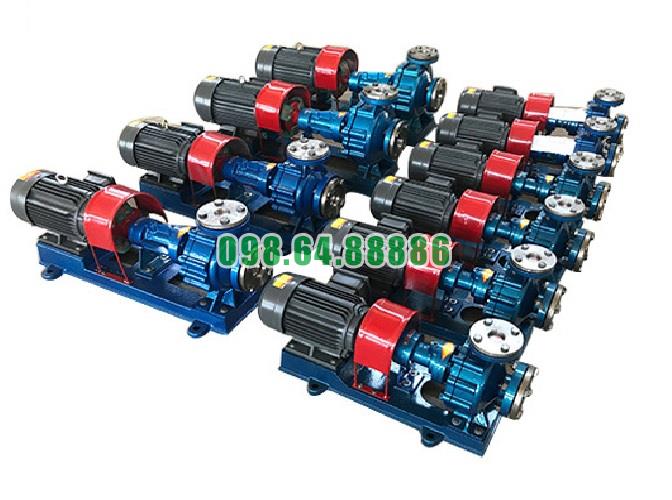

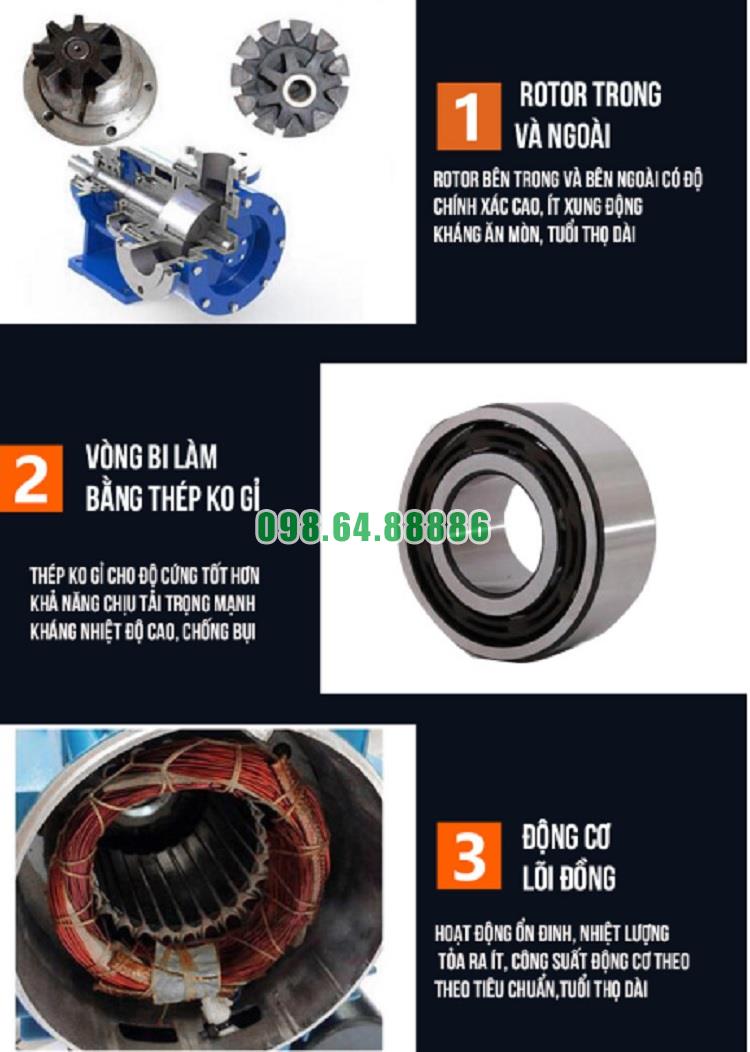

Hình ảnh thực tế bơm dầu truyền nhiệt RY
